作為應用工程師，我遇到過系統設計人員針對如何解讀產品說明書規范提出的大量問題。就在我認為我已經掌握如何確定規范以及它們如何造成設計誤差時，我總會從客戶的 TI E2E? 論壇帖子、電話或電子郵件中獲得與我的理解不同的內容。
有一天竟然有人向我提出了一個與產品說明書“條件”欄有關的問題。例如，OPA188 產品說明書未列出輸入失調電壓參數的測試條件（圖 1）。因此，列示在電氣特性表頂部的條件便可應用于輸入失調電壓參數。如果沒有其它說明，這對產品說明書中的所有參數均適用。
?
?

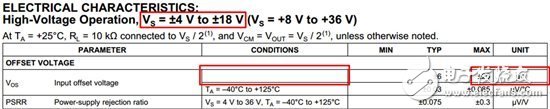

圖1：OPA188 產品說明書
在這種情況下，該規范對列示在電氣特性表頂部的電源電壓范圍是有效的。調整電源電壓將改變每個電源抑制比 (PSRR) 參數，但最終測試可確保失調電壓在所有電源電壓下不超過 ±25μV。
?
?
圖2：在±4V
但是，OPA211 的輸入失調電壓只對圖 3 所示的電源電壓測試條件有效。
?
?

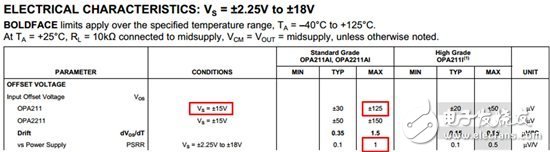

圖3：OPA211 產品說明書
圖 4 所示為 VS=±15V 時的最大輸入失調電壓。
?
?

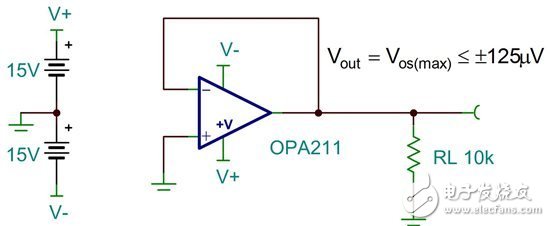

圖4：Vs=±15V 時OPA211 的最大失調電壓
由于器件的 PSRR 規范 (±1μV/V)，將 OPA211 的電源電壓從 ±15V 調整為 ±10V，會造成額外的失調電壓。方程式一是如何計算調整電源電壓所產生的額外失調電壓。
?
等式一：PSRR 帶來的最大新增失調電壓
將 PSRR 導致的失調電壓直接添加至初始輸入失調電壓，會帶來最壞情況的誤差。用方根 (RSS) 方式計算誤差總和，可得到更有可能的誤差項。圖 5 所示的是 Vs=±10V 時 OPA211 的最大失調電壓。
?
?

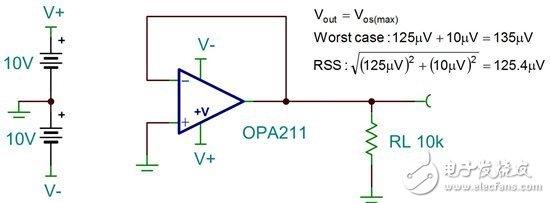

圖5：Vs=±10V 時，OPA211 的失調電壓
雖然新增的失調電壓看似不大（0.4μV 至 10μV），但需要注意的是失調電壓出現在輸入端。如果放大器的增益為 100V/V，只需改變電源電壓，OPA211 的輸出就會有 ±1mV 的變化。
總之，依據 PSRR 規范，改變任何放大器的電源電壓都會改變失調電壓。不過根據測試條件的不同，失調電壓規范可能已經納入電源變化范圍。如果沒有，得到的誤差可能會超出預期！
下一次如果放大器的輸出端有過大誤差時，應查看產品說明書規范的測試條件！
