本文從最基本、最常用的電子元器件和基本電路的著手，介紹電路設計時應該注意的一些問題， 以提高所設計電路的可靠性和抗干擾能力。

　　一、基本元件

　　1，電阻

　　1）基本概念

　　我們都知道， I = U/R這個公式， 也知道P = UI. 電阻是一種非儲能元件， 它直接將電能轉換成熱能， 因此， 如果電阻上消耗的功率過大， 會導致其過熱而燒毀。

　　2）基本參數

　　阻值，精度，功率。 使用時我們應該注意以下一些問題：

　　在數字電路中， 大部分對電阻的阻值要求不是很高（如大量使用的上拉和下拉電阻）， 因此應該盡可能減少電阻的阻值的種類， 以方便采購和生產。

　　只有在對精度要求特別高的場合， 如電源及運放的反饋電阻， 我們才選用高精度電阻（一般1%）， 大部分場合我們選用5%精度的電阻就可以了。

　　在流過比較大的電流的電路中， 我們應該好好計算一下電阻消耗的功率， 否則如果實際消耗的功率大于其額定功率會燒毀電阻。

　　2，電容

　　1）基本概念

　　我們應該知道幾個基本的公式：

　　2）特性參數

　　容值，精度，耐壓值，泄漏電流，頻率特性。 在使用的時候， 我們應該要注意以下一些問題：

　　耐壓值：施加在電容上的電壓如果高于其額定的所能承受的電壓， 將會導致電容擊穿燒毀， 因此， 無論如何高于實際工作電壓1.5倍以上的電容耐壓值，此電容可選，否則電壓一旦超過耐壓值，電容就容易被燒壞。

　　泄漏電流：泄漏電流是指在沒有故障施加電壓的情況下，電氣中帶相互絕緣的金屬零件之間，或帶電零件與接地零件之間，通過其周圍介質或絕緣表面所形成的電流稱為泄漏電流。極性電容中又分為正向泄漏電流和反向泄漏電流，反向泄漏電流很大，當在極性電容兩端接上反向電壓時，由于反向泄露電流很大，P=U·I，電容則會被燒毀，這也就是極性電容一定不能接反的原因。

　　頻率特性：實際電路中，電容等價于電容與電阻并聯再和電感串聯。其在高頻時呈感性，低頻時呈容性。高頻濾波用電容量小的獨石電容，低頻濾波時用電容量大的電解電容。

　　3，電感

　　1）基本概念

　　電感是閉合回路的一種屬性。當線圈通過電流后，在線圈中形成磁場感應，感應磁場又會產生感應電流來抵制通過線圈中的電流。這種電流與線圈的相互作用關系稱為電的感抗，也就是電感，單位是“亨利（H）”

　　2）特性參數

　　包括電感量，精度，飽和電流，工作頻率，工作電流電感量，如圖，電感為一根鐵氧體磁芯和纏繞在其外部的銅導線組成，當沒有磁芯時，電感量很小。

　　工作電流：在實際電路中，電感等效于自身串聯一個電阻，電流通過會產生渦流形成熱量，電感太小，通過的電流就較大，W=1/2·L·i2，會導致過熱燒毀電感。

　　4，二極管

　　1）基本概念

　　二極管又稱晶體二極管，簡稱二極管。它是一種具有單向傳導電流的電子器件。

　　2）特性參數

　　包括工作電流，正向導通電壓，反向電壓，正向導通時間，反向恢復時間

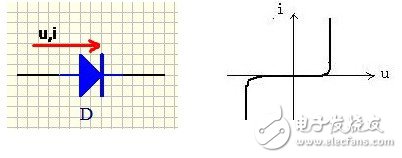

　　正向導通電壓：外加正向電壓時，在正向特性的起始部分，正向電壓很小，不足以克服PN結內電場的阻擋作用，正向電流幾乎為零，這一段稱為死區。這個不能使二極管導通的正向電壓稱為死區電壓。當正向電壓大于死區電壓以后，PN結內電場被克服，二極管正向導通，電流隨電壓增大而迅速上升。在正常使用的電流范圍內，導通時二極管的端電壓幾乎維持不變，這個電壓稱為二極管的正向導通電壓。

　　反向電壓：外加反向電壓不超過一定范圍時，通過二極管的電流是少數載流子漂移運動所形成反向電流。由于反向電流很小，二極管處于截止狀態。如果反向電壓過大，二極管就會被擊穿。

　　正向導通時間和反向恢復時間：在實際數字電路中，二極管的正向導通與反向回復都是需要一定的時間才能完成，為了提高電路系統穩定性，我們要盡可能縮短導通與恢復時間，一般會用到肖特基二極管，俗稱快速二極管。

　　5，三極管

　　1）基本概念

　　半導體三極管又稱“晶體三極管”或“晶體管”。是能起放大、振蕩或開關等作用的半導體電子器件。

　　2）特性參數

　　包括功耗，頻率特性

　　頻率特性：三極管有三種工作區間，截止區，放大區和飽和區。放大狀態亦稱為線性工作狀態，Ic=?·Ib，用在模擬電路中。截止和飽和狀態也稱為開關狀態，應用于數字電路中。

　　6，電源

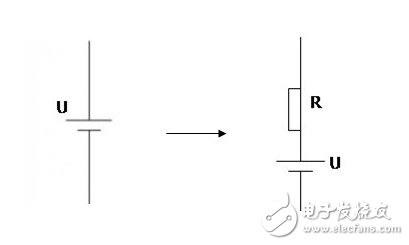

　　實際電路中，電源存在內阻，相當于串聯一個電阻，此時輸出電壓就會有所下降，對電路中的干擾不可忽略。

　　7，導線

　　實際電路中，導線有一定的內阻，R=ρ·L/S，相當與電感與電阻串聯，由于電感自身存在渦流效應，所以在電路、尤其在高頻電路中，設計人員應當將導線設計盡量短，盡量粗。
