要了解穩壓電路的工作，得從穩壓管說起。

一、有“特異功能”的二極管穩壓管

　　一般三極管都是正向?qū)ǎ聪蚪刂梗患釉诙O管上的反向電壓、如果超過二極管的承受能力，二極管就要擊穿損毀。但是有一種二極管，它的正向特性與普通二極管相同，而反向特性卻比較特殊：當反向電壓加到一定程度時，雖然管子呈現擊穿狀態，通過較大電流，卻不損毀，并且這種現象的重復性很好；反過來著，只要管子處在擊穿狀態，盡管流過管子的電在變化很大，而管子兩端的電壓卻變化極小起到穩壓作用。這種特殊的二極管叫穩壓管。

　　　穩壓管的型號有2CW 、2DW 等系列，它的電路符號如圖5－17所示。

　　穩壓管的穩壓特性，可用圖5一18所示伏安特性曲線很清楚地表示出來。

　　穩壓管是利用反向擊多區的穩壓特性進行工作的，因此、穩壓管在電路中要反向連接。穩壓管的反向擊穿電壓稱為穩定電壓、不同類型穩壓管的穩定電壓也不一樣，某一型號的穩壓管的穩壓值固定在口定范圍。例如：2CW11 的穩壓值是3.2伏到4．5伏，其中某一只管子的穩壓值可能是3．5伏，另一只管子則可能是4，2伏。

　　在實際應用中，如果選擇不到穩壓值符合需要的穩壓管，可以選用穩壓值較低的穩壓管，然后串聯一辦或幾只硅二極管“枕墊”，把穩定電壓提高到所需數值。這是利用硅二極管的正向壓降為0．6～0．7伏的特點來進行穩壓的。因此，二極管在電路中必須正向連接，這是與穩壓管不同的。

　　穩壓管穩壓性能的好壞，可以用它的動態電阻r來表示：

　　顯然，對于同樣的電流變化量ΔI，穩壓管兩端的電壓變化量ΔU越小 ，動態電阻越小 ，穩壓管性能就越好。

　　穩壓管的動態電阻是隨工作電流變化的，工作電流越大。動態電阻越小 。因此，為使穩壓效果好，工作電流要選得合。工作電流選得大些，可以減小動態電阻，但不能超過管子的最大允許電流（或最大耗散功率）。各種型號管子的工作電流和最大允許電流，可以從手冊中查到。

　　穩壓管的穩定性能受溫度影響，當溫度變化時，它的穩定電壓也要發生變化，常用穩定電壓的溫度系數來表示這種性能例如2CW19 型穩壓管的穩定電壓Uw= 12伏，溫度系數為0.095%℃ ，說明溫度每升高1℃，其穩定電壓升高11.4毫伏。為提高電路的穩定性能，往往采用適當?shù)臏囟妊a(bǔ)償措施。在穩定性能要求很高時，需使用具有溫度補償?shù)姆€(wěn)壓，如2DW7A 、 2DW7W 、 2DW7C 等。

二、硅穩壓管穩壓電路

　　由硅穩壓管組成的簡單穩壓電路如圖5-l9 （a）所示。硅穩壓管DW與負載Rfz ，并聯，R1為限流電阻。

　　這個電路是怎樣進行穩壓的呢？若電網電壓升高，整流電路的輸出電壓Usr 也隨之升高，引起負載電壓Usc 升高。由于穩壓管DW與負載Rfz 并聯，Usc 只要有根少一點增長，就會使流過穩壓管的電流急劇增加，使得I1也增大，限流電阻R1上的電壓降增大，從而抵消了Usr 的升高，保持負載電壓Usc 基本不變。反之，若電網電壓降低，引起Usr 下降，造成Usc 也下降，則穩壓管中的電流急劇減小，使得I1減小，R1上的壓降也減小，從而抵消了Usr 的下降，保持負載電壓Usc 基本不變。

　　若Usr 不變而負載電流增加，則R1上的壓降增加，造成負載電壓Usc 下降。Usc 只要下降一點點，穩壓管中的電流就迅速減小，使R1 上的壓降再減小下來，從而保持R1 上的壓降基本不變，使負載電壓Usc 得以穩定。

　　綜上所述可以看出，穩壓管起著電流的自動調節作用，而限流電阻起著電壓調整作用。穩壓管的動態電阻越小，限流電阻越大，輸出電壓的穩定性越好。

　　　　那么怎樣選擇穩壓管和限流電阻呢？

　　1．因?yàn)榉€(wěn)壓管是與負載并聯的，所以穩田管的穩定電壓應該等于負載直流電壓,即Uw＝Usc 。穩壓管最大穩定電流的選擇，要考慮到特殊情況下穩壓管通過的最大電流：一種情況是，當負載電流Ifz ＝0時，全部最大負載電流Ifzmax都通過穩壓管；另一種情況是，輸入電壓Usr ，升高，也會引起通過穩壓管電流增大。一般取穩壓管最大電流選用動態電阻小、電壓溫度系數小的穩壓管，有利于提高電壓的穩定度。

　　2．限流電阻R1可由式中算出：因?yàn)?EM>Usr 、和Ifz 都是變化的，為了保證Ifz＝0時Iw不起超過穩壓管的最大穩定電流，R1 要足夠大，為了保證穩定作用，又必須保證在Usr ，最小時，Iw大于穩壓管的最小穩定電流。綜合上述兩右面的考慮，限流電阻R1 的選擇范圍是：

　　圖5－l9（A）所示電路簡單可靠，但是穩定電壓不能調整，負載電流太小，一般多用做電路前級的穩壓和其他電源的參考電壓。

　　采用兩級硅穩壓管穩壓電路，可以輸出兩種穩定電壓U1和Usc ，并能進一步提高穩壓效果。電路見圖5－19（b）

三、串聯型穩壓電路

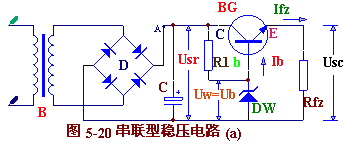

　　串聯型穩壓電路是比較常用的一種電路。電路如圖5－20（a）所示。

　　三極管BG 在電路申是調整元件，它很有“見機行事”的本領，每當由于供電或用電發生變化，電路輸出電壓波動欲起的時候，它都能及時地加以調節，使輸出電壓保持基本穩定，因此它被稱做調整管口因?yàn)樵陔娐分凶鳛檎{(diào)整元件的三極管是與負載相串聯的，所以這種電路叫串聯型穩壓電路。穩壓管DW為調整管提供基準電壓，使調整管基極電位不變。R1 是DW的保護電阻，限制通過DW的電流，起保護穩壓管的作用。Rfz ，是負載電阻，是BG 的直流通路。

　　BG 和DW配合“默契”，保證電路格出穩定的用壓。電路穩壓過程是這佯的：如果輸人電壓Usr 增大，使輸出電壓Usc 。增大時，由于Ub＝Uw固定不變，調整管基棗射間電壓Ube 。=Ub-Usc 將減小，基流Ib隨之減小，而管壓降Uce ，隨之增大，從而抵消了Usc 增大的部分，使Usc ，基本穩定。如果負載電流Isc 增大，使輸出電壓Usc 減小時，由于Ub固定，Ube 將增大，使人增大，Uce 減小，也同樣地使Usc 基本穩定。

　　從上面分析中可以看到，調整管既象是一個自動的可變電阻：當輸出電壓增大時，它的“阻值”就增大，分擔了大出來的電壓；當輸出電壓減小時，它的“阻值”就減小，補足了小下去的電壓。無論是哪種情況，都使電路保持輸出一個穩定的電壓。“指揮”調整管變化的是輸出電壓的變化量？Usc ；正是ΔUsc 控制調整管的基極電流Ib，才使得調整管隨著ΔUsc 變化。換句話說，是不穩定的輸出電壓，驅動調整管去穩定輸出電壓。

　　如果把圖5－20（a） 所示穩壓電路的形式稍微改變一下，畫成圖5－20（b）樣子的話，不難看出，原來串聯型穩壓電路就是一個射極跟隨器。R1是上偏置電阻，穩壓管DW是下偏置電阻，輸出電壓是從發射極電阻Rfz 上取出的。
