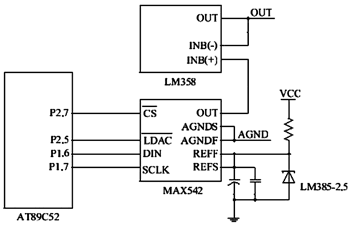

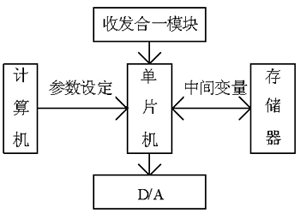

單片機與MAX542的連接如圖4所示。用單片機的P2.5腳與MAX542的LDAC引腳相連，這樣通過控制單片機的相應管腳即可以準確刷新D/A轉換輸出鎖存器；單片機的P2.7腳與MAX542的片選端CS相連，這樣在系統要進行D/A轉換時選通相應管腳即可，可以相應地降低系統功耗，也有利于減少誤操作；參考電壓仍由精密穩壓管LM385-2.5提供2.5V的基準電壓；在其輸出端接電壓跟隨器，這樣可以把模擬部分與數字部分進行隔離，減小系統干擾，同時增加系統的帶負載能力。在系統中采用普通管腳來控制MAX542的工作，通過編程就能實現MAX542的工作時序，還可用單片機的串口與MAX542的相應管腳相連，就可以采用串口工作方式0來控制MAX542的轉換。在本系統中，單片機的串口用來與計算機進行通信，這樣就可以在不同的條件下對系統設定不同的參數來達到穩壓控制的目的。在要求比較高的條件下，可以通過計算機來記錄光電轉換電源的工作情況。

　　圖4　D/A轉換電路

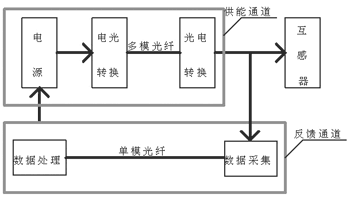

　　數據采集系統中的抗干擾措施

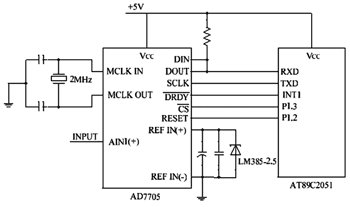

　　濾波方法是抑制干擾、保證測量精度的有效途徑。在工業現場中，可利用硬件濾波器電路或軟件濾波器算法提高測試數據的準確性。硬件濾波措施是使用較多的一種方法，但是會增加設備，又可能帶來新的干擾源。而軟件濾波算法不需增加硬件設備，可靠性高、功能多樣、使用靈活，具有許多硬件濾波措施所不具備的優點。在數據采集部分選用的A/D 轉換器件為AD7705，它內置了數字濾波器。選定的輸入信號被送到一個基于模擬調制器的增益可編程專用前端，片內數字濾波器處理調制器的輸出信號，通過片內控制寄存器可調節濾波器的截止點和輸出更新率，從而對數字濾波器的第一個陷波進行編程。

　　AD7705內嵌了數字低通濾波器，可在A/D轉換之后進行數字濾波，能消除A/D轉換過程中產的噪聲。此外，數字濾波器具有可編程性。依靠數字濾波器設計，用戶可以編程截?cái)囝l率和輸出更新頻率。此外，因?yàn)閮?nèi)部帶有數字濾波器，AD7705具有抑制干擾功能。50Hz的工頻干擾在第一陷波位置已衰減100dB，這樣就有效地抑制了工頻干擾。另外，本系統采集數據時，以10個數據作為一組，再用平均值濾波法對這10個數據進行平均，用此平均值作為該時刻的采樣值，這樣就有效地去除了數據隨機誤差。而且，光電轉換電源輸出端電壓的變化是緩慢的，因而以10次采樣值的平均值作為該時刻的值進行處理能夠滿足系統要求，實驗證明這種方法是可行的。
