　概述

　　這是一種高質量的連續可變輸出穩定在0和30VDC之間的任意值可調的電源。該電路還采用了電子輸出電流限制器，可以有效地控制輸出電流從幾毫安(2毫安)三安培，該電路可提供的最大輸出。這一特點使得在這個電源中不可缺少的，因?yàn)樗强赡芟拗齐娏鞯湫妥畲螅赡苄枰鶕?jù)測試電路，電源，然后沒有任何擔心，它可能會損壞，如果出現錯誤。還有一個限流操作，使你可以看到你的電路是超過或不預設限制一目了然的視覺指示。

?

　　技術規格 - 特點

　　技術規格

　　輸入電壓：................ 24 VAC 輸入電流：................ 3一個(最大)輸出電壓：............. 0-30 V可調 輸出電流：............. 2一個可調 輸出電壓紋波：MA - 3 ... ... 最大0.01%

?

　　特點

　　-減少了尺寸，施工方便，操作簡單

　　- 容易調節的輸出

　　電壓-輸出電流限制與視覺

　　指示-防止過 ??負荷和故障提供的設備的完整保護。

　　它是如何工作

　　首先，有降壓電源變壓器次級線圈與額定24 V / 3 A，這是整個電路的輸入點連接在引腳1和2。(耗材輸出的質量，將變壓器的質量成正比)。變壓器次級繞組的交流電壓整流橋由四個二極管D1?D4組成。采取跨橋的輸出直流電壓平滑儲能電容C1和電阻R1組成的過濾器。該電路采用了一些獨特的功能，這使得它完全不同于其他同類的電源不同。而不是使用一個變量反饋的安排，以控制輸出電壓，我們的電路使用一個常數增益放大器提供參考電壓，其穩定運行的必要。U1輸出的參考電壓產生。

　　該電路工作過程如下：二極管D8是一個5.6 V齊納，在這里經營的零溫度系數電流。在U1輸出電壓逐漸增加，直到二極管D8是開啟。當這種情況發生電路的穩定和齊納參考電壓(5.6 V時)通過電阻R5出現。通過運算放大器的非反相輸入的電流流動是微不足道的，因此，通過R5和R6的電流流過，兩個電阻具有相同的值跨越他們兩個系列的電壓將完全兩倍每一個兩端的電壓。因此在運算放大器的輸出(U1的引腳6)的電壓為11.2 V時，兩次的齊納二極管參考電壓。集成電路U2有一個恒定的放大系數約為3 + X，根據公式A =(R11 + R12)/ R11和提高11.2 V參考電壓約33 RV1五微調電阻R10用于調整輸出電壓，以便它可以減少至0 V的限制，盡管電路中的其他組件任何值公差。

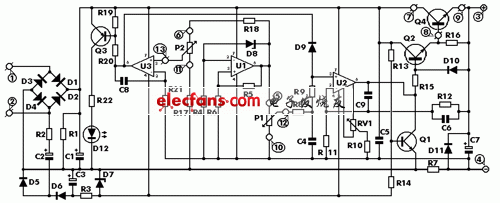

　　示意圖

?

　　電路的另一個非常重要的特征，是預設的最大輸出電流的可能性，可以得出從電源供應器，有效地從一個恒定電壓源轉換的一個恒定的電流。為了做到這一點的電路檢測的跨越這是在與負載串聯連接一個電阻(R7)的壓降。負責此電路功能的集成電路是U3。U3的反相輸入偏置為0 V通過R21。非反相輸入相同的IC，同時可以調整任何電??壓P2的手段。

　　讓我們假設，一個給定的輸出幾伏，P2設置，使該IC的輸入保持在1五，如果負載增加，輸出電壓將保持電路的電壓放大部分和不斷存在的R7系列的輸出，將有不可忽視的作用，因?yàn)樗牡蛢r(jià)值，因?yàn)樗奈恢梅答伝芈返碾妷?a href="http://www.zgszdi.cn/soft/data/4-10/" target="_blank">控制電路外。而負荷保持不變，不改變輸出電壓的電路是穩定的。如果負載增加，使跨越R7的壓降大于1 V時，IC3是被迫采取行動，電路轉移到恒流模式。U3的輸出耦合到U2的非反相輸入D9。U2是電壓控制和U3是加上其輸入，后者可以有效地覆蓋其功能。什么情況是，R7兩端的電壓監測，不允許增加，減少電路的輸出電壓預設值(1 V在我們的例子)以上。

　　這實際上是保持輸出電流恒定的一種手段，是準確的，它是可能的預設低至2 mA的電流限制。電容C8是增加了電路的穩定性。Q3是用來驅動LED時電流限制器被激活后，才能提供一個限制器操作的視覺指示。為了使人們有可能U2樂隊來控制輸出電壓為0 V，有必要提供一個負電源軌，這是C2和C3的周?chē)娐贰Ｒ灿糜赨3相同的負電源。由于U1是固定的條件下工作，也可以從不受管制的正電源軌和地球運行。

　　負電源是由一個簡單的電壓電荷泵電路，這是由R3和D7穩定。為了避免在失控的情況下關機，是圍繞第一季度內置的保護電路。只要負供電軌崩潰第一季度將刪除所有驅動器的輸出級。這帶來了影響輸出電壓為零，盡快交流保護電路和電器連接到它的輸出被刪除。在正常運行第一季度保持R14的手段，但負電源軌時崩潰的晶體管是打開了U2的低輸出。該IC內部的保護，不能因?yàn)檫@種有效的，其輸出短路損壞。這是很大的優勢，要在試點工作能夠殺死一個電源的輸出，而無需等待電容器放電，也有一個附加的保護，因?yàn)樵S多穩定的電源供應器的輸出往往瞬間上升關掉災難性的后果。

　　建設

　　首先讓我們考慮在一些基本的建設印刷電路板的電子電路。包一層薄薄的導電銅就是在這樣一種方式，以形成電路的各個組成部分之間的必要的導體形薄絕緣材料制成的板。一個設計適當?shù)挠∷㈦娐钒宓氖褂檬欠浅＠硐氲模驗樗乃俣冉ㄔO(shè)大幅度上升，減少了決策失誤的可能性。為了保護存儲在被氧化的董事會，并保證它得到完好的銅是罐頭在生產過程中，覆蓋著一個特殊的光油，防止氧化，也使焊接更容易。

　　焊接到電路板上的元件是唯一的方法來建立你的電路，它從你的方式在很大程度上取決于你的成功或失敗。這項工作是不是很難，如果你堅持了一些規則，你應該沒有問題。您使用的烙鐵，一定要輕，其功率應不超過25瓦。針尖應罰款的，在任何時候都必須保持清潔。為了這個目的來非常方便，特制是保持濕潤的海綿，不時擦拭即可清除所有的殘留物，往往積累對他們的熱點提示。

　　請勿文件或砂紙臟或磨損的提示 。如果提示無法清除，取代它。有很多不同類型的焊錫，在市場上，你應該選擇一個良好的素質之一，在其核心包含所需的熔劑，以確保每一次完美

　　的聯合。請勿使用助焊劑，除了這已經是包含在您的焊料。太多的助焊劑可能會導致很多問題，是電路故障的主要原因之一 。不過，如果你必須使用額外的通量，因?yàn)樗钱?dāng)你有錫銅導線的情況下，干凈的很徹底，在您完成您的工作。

　　以焊接組件正確，你應該做到以下幾點：

　　清潔組件導致的小塊砂紙。

　　他們?cè)谡_的距離從組件身體彎曲，并在其董事會的地方，他插入元件。

　　您可能會發現有時會比平時重計導致的一個組成部分，，進入印刷電路板的孔太粗。在這種情況下，使用一個小型鉆孔略有放大。不要做的孔太大，因?yàn)檫@是使焊接困難之后。

　　以熱鐵和地方元件引線上的提示，同時持有焊錫絲年底率先從板出現的地步。烙鐵頭必須觸及略高于PC板的鉛。

　　當焊料開始融化，流等待，直到它涵蓋周?chē)鶆虻目缀屯堪X面積和從下面的焊錫。

　　整個操作不應該超過5秒。取出的鐵，使焊料自然冷卻，不吹或移動組件。如果一切正常關節面必須有一個明亮的金屬質感，其邊緣應順利結束組件上的領導和董事會軌道。如果焊料看起來沉悶，破裂，或有一個blob的形狀，然后你有干燥的聯合，您應該刪除焊料(用泵，或錫絲)和重做。小心過熱的軌道，因?yàn)樗苋菀讖亩聲?huì)解除他們打破他們。

　　當你是焊接敏感元件，它是很好的做法，與一雙長鉗轉移任何可能損壞元件的熱量，導致從董事會的組成方面。

　　確保你不使用更多的焊料比它是必要的，因?yàn)槟闶侵靼迳系亩搪废噜徿壍肋\(yùn)行的風險，尤其是如果他們是非常接近。

　　當您完成您的工作，切斷多余的元件引線，并徹底清潔與適當?shù)娜軇┤コ兄竸埩粑铮赡苋匀欢聲?huì)。

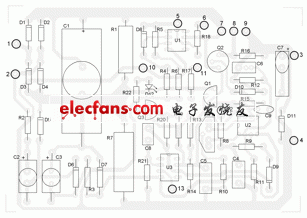

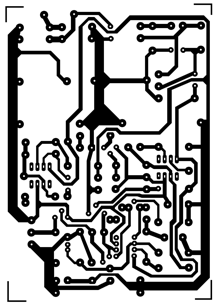

　　印刷電路板 - 連接

?


?


?


　　建設(...續)

　　由于它是建議開始工作確定的組件和它們分離群體。將所有的IC插座和外部連接的引腳焊錫他們和他們的地方。繼續與電阻。記得在一定的距離，從印刷電路板丘R7的，因?yàn)樗蔀橄喈?dāng)火爆，尤其是當電路提供沉重的電流，這可能會損壞主板。我們也建議安裝R1在一定的距離，以及印刷電路板的表面。繼續觀察到位二極管極性的電解和最后焊料的電容器和晶體管的照顧，而不是過熱，同時非常小心，以正確地對齊它們。

　　安裝在散熱器上的功率晶體管。要做到這一點的圖，記得使用晶體管體和散熱片和特殊fibber墊圈之間的云母絕緣免受散熱器的螺絲。記得放在一個晶體管身體的一側的螺絲焊接標簽，這將是作為晶體管的集電極導致使用。使用少量的晶體管和散熱片之間的熱傳輸復合，以確保它們之間的最大傳輸熱，并擰緊螺釘，至于他們會去。

　　一塊絕緣導線連接到每個照顧，使關節非常好，在這部分的電路流量是相當繁重的，尤其是發射器和晶體管的集電極之間，作為

　　當前的鉛。很方便知道你在哪里去的地方，以滿足您的電源供應器，以計算之間使用的印刷電路板和電位器，功率晶體管和電路的輸入和輸出連接的電線長度內的情況下，是每一件事情。(它并不真正的問題，如果導線較長，但如果電線是完全必要的長度修剪的，它使一個更整潔的

　　項目)。連接的電位器，LED和功率晶體管和重視兩個對信息的輸入和輸出連接。確保您遵循的電路原理圖，非常充分照顧這些連接有15個外部連接總電路，如果你犯了一個錯誤，它可能是非常困難的，事后發現它。這是一個好主意，用不同顏色的電纜，以使故障排除更容易。

　　外部連接的是：

　　- 1&2 AC輸入，變壓器的次級

　　- 3(+)和4( - )直流輸出

　　- 5，10及12至P1

　　- 6，11及13至P2

　　- 7(五)，8(二)，9(五)功率晶體管Q4。

　　-它是連接在引腳的LED也應放在前面板的情況下，它始終是可見的，但沒有編號。

　　當所有的外部連接已完成董事會作出的非常仔細的檢查和清潔，以去除助焊劑殘留。確保有可能短路相鄰軌道，如果一切似乎是所有正確的連接到一個合適的電源變壓器的次級電路的輸入沒有橋梁 。跨接電路的輸出電壓表，電源變壓器的初級

　　。請勿觸摸電路的一部分，而根據權力。

　　電壓表應衡量一個介于0和30伏直流取決于P1的設置的電壓，并應遵循此設置的任何變化表明，可變電壓控制工作正常。至于P2的反時針?lè)较蜣D(zhuǎn)的LED，表明限流操作。

　　數據

?

　　調整

　　如果你想電源輸出可調的0至30 V，以確保當P1在其設定最低的電源的輸出是完全0 V是不可能測量非常小，你應該調整RV1與傳統面板表中的值最好是使用這種調整的數字表，并設置在一個非常低的的規模，以增加其靈敏度。

　　警告

　　雖然使用的零件，處理非常謹慎的電源和設備，安全標準，國際規范和法規。

　　注意

　　關閉電源電路的工作原理和它的某些部分有220伏交流電

　　目前，50伏以上的電壓是危險的，甚至可能

　　是致命的。為了避免事故的發生，可能是致命的的，你或你的家庭成員，請遵守以下規則：

　　-不要工作，如果你累了或有急事，你的電路連接電源前，仔細檢查每一件事情，

　　并準備好-斷開，如果

　　事情看起來錯-請勿觸摸電路的一部分時， 電源。

　　-請勿將電源導線暴露。所有電源引線應隔熱性能很好。

　　-不要更改較高的評價與他人的保險絲或更換電線或鋁箔

　　- 用濕手不要工作

　　-如果你穿著一條鏈，項鏈或任何可能掛和觸摸電路外露部分要小心

　　- 總是使用正確的電源正確與正確的插頭和接地你的電路，

　　導致-如果你的項目的情況下是金屬制成的，確保

　　它是正確土-如果它是可能的，用1:1的比例隔離電源電路使用的電源變壓器

　　。 -當您正在測試的電路關閉電源，穿膠底鞋，站在干燥的非

　　導電地板-保持一方面在你的口袋中或背后 - 如果采取上述所有的預防措施是減少 -風險你正在服用到最低限度，這樣您保護 -自己和你周?chē)娜恕?-一個精心打造和設備以及絕緣不構成任何危險，它的用戶 - 請注意：電力可以殺死如果你不小心。

　　如果它不工作

　　檢查你的工作可能干接頭，在相鄰的軌道或助焊劑殘留物，通常會導致問題

　　的橋梁，再次檢查所有從電路的外部連接，看看是否

　　有一個錯誤的地方。 -看到有任何組件丟失或插錯了地方。

　　-確保所有的偏光元件已焊接的正確方法一輪。-確保供應正確的電壓，并以正確的方式圓你的電路

　　連接-檢查您的故障或損壞的部件項目 。

　　零件清單

　　R1 = 2,2千歐1W

　　R2 = 82歐姆1/4W

　　R3 = 220 OHM 1/4W

　　R4 = 4,7歐姆1/4W

　　R5，R6，R13，R20，R21 = 10歐姆1/4W

　　R7 = 0,47歐姆5W

　　奧迪R8，R11 = 27歐姆1/4W

　　R9，R19 = 2,2歐姆1/4W

　　R10 = 270歐姆1/4W

　　R12，R18 = 56KOhm 1/4W

　　R14 = 1.5歐姆1/4W

　　由R15，R16 = 1歐姆1/4W

　　R17 = 33 OHM 1/4W

　　R22 = 3.9歐姆1/4W

　　RV1 = 100K微調

　　P1，P2 = 10KOhm線性pontesiometer

　　C1 = 3300 uF/50V電解

　　C2，C3 = 47uF/50V電解

　　C4 = 100nF的聚酯

　　C5 = 200nF聚酯

　　C6 = 100pF的陶瓷

　　C7 = 10uF/50V電解

　　C8 = 330pF的陶瓷

　　C9 = 100pF的陶瓷

　　D1，D2，D3，D4 = 1N5402二極管2A，3,4 - RAX GI837U

　　D5，D6 = 1N4148

　　D7，D8 = 5,6 V齊納

　　D9，D10 = 1N4148

　　，D11 = 1N4001二極管1A

　　第一季度= BC548 NPN晶體管或BC547

　　Q2 = 2N2219 NPN晶體管

　　Q3 = BC557，PNP晶體管或BC327

　　Q4 = 2N3055 NPN功率晶體管

　　U1，U2，U3 = TL081運算放大器

　　D12 = LED二極管

?
