　　您最近是否注意到你的筆記本鋰離子電池的性能差? 。不要吃了一驚，這種情況甚至最好的電池!現在鋰離子電池被廣泛使用在便攜式設備由于有出色的節能重量比的原因，他們沒有“記憶效應” 的痛苦，這兩個原因使它們在便攜式設備的最佳選擇，但不患“記憶效應”并不意味著它會永遠持續!電池內部的化學轉換，它產生的電能，但這些化學反應的目的，時間和充電周期的衰減，越過。

　　當電池的壽命下降顯著它的搜索替換，但你會最近發現了，大多數筆記本電腦的電池成本在2更換電池的時候幾乎1 / 3到1 / 2的筆記本電腦的價格。因此，如果你想保持你的筆記本電腦，但不想花多少錢更換電池的時間去思考重建它自己的

?

　　但在此之前的步驟，你必須考慮到許多參數，插科打諢對他們的收費方式，你必須處理它們的方式，鋰離子電池。

　　必須采取特別預防措施，以避免鋰離子電池火警或爆炸，可能會導致嚴重受傷。這是因為鋰時與接觸的水或空氣中的水分 燒傷猛烈。切勿試圖撲滅火與水!但只有用合適 的滅火器 。

　　在這篇文章中，我們將討論如何處理鋰離子電池，以避免任何故障，您必須采取的預防措施，鋰離子電池的收費方式，保護電路，并就如何最后，你可以找到一個分步指南重建富士通-西門子LIFEBOOK S系列 FPCBP25電池組。本指南也可以理解為如何重建除了之一，我們將在這里使用的鋰離子電池組的其他類型的教程。

　　它的建議閱讀下面的細節，以了解如何鋰離子電池必須處理

　　概述

　　鋰離子電池(鋰)電池是領先的電池技術和，包括使用便攜式電腦和手機由于其高能量密度和高電壓的理想選擇 。一個典型的鋰離子電池的額定電壓為3,6 V，這是典型的鎳鎘或鎳氫電池的電壓(1,2 V)的3倍以上。

　　結構

　　鋰離子電池具有喬木層結構。一個積極的電極板( - 鈷酸鋰正極)，負電極板(特種碳 - 陽極)和一個分隔層。

　　電池內部也存在一個電解質是鋰鹽在有機溶劑中。

　　鋰離子電池還配備了各種安全措施和保護電子設備和/或保險絲，以防止反極性，過電壓和過熱，也有一個壓力釋放閥和安全閥，以防止突發電池。

　　切勿短路，反接，拆卸，損壞或加熱超過100度攝氏鋰離子電池。這可真是危險。

?

?

　　工作原理

?

　　鋰離子電池使用鈷酸鋰作為正極 - 正極 - 高結晶的特殊碳負極 - 陽極。

　　專門用于像電解液具體的工程。

　　在充電和放電操作，電池內部的化學反應如下：

?

　　背后的化學反應的主要原則之一，正極材料鋰離子充電過程中

　　li離子在放電過程中移動到正極，體現了原始的化合物。

　　鋰離子電池的特點

　　高能量密度達到400瓦/ L(體積能量密度)或160Wh/Kg(質量能量密度)

　　，高電壓 。3,6 V或較新的鋰離子電池，甚至3,7 V額定電壓

　　，無記憶效應 ?？沙潆娙魏螘r候，但他們不是像鎳氫和鎳鎘電池的

　　持久高充電電流(0,5 - 1A)，導致小的充電時間(約2-4小時

　　)。平坦的放電電壓，使設備穩定整個放電周期。電源

　　典型充電電壓4.2 ± 0,05五，

　　充電方式：恒流-恒壓(CV - CC)，典型操作電壓2.8 V至4.2 V推薦的溫度范圍 0-40

　　充電特性

　　充電方式是恒流 - 恒壓(CV - CC的)。這意味著直到4.2V都達到繼續，直到電流下降到零的單元格(或4,2 V X串聯細胞的數量)和恒壓恒流充電。充電時間取決于電池的充電水平和完全充電2-4小時的變化。此外，鋰離子電池不能快速充電，因為這將增加上述限制它們的溫度。在較低溫度下充電時間的增加。

?

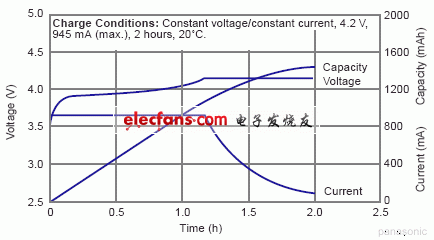

　　典型的充電特性

　　建議在0,7 CMA(其中C是電池容量)充電電流。如果電壓低于2,9 V每個細胞，它的建議0,1 CMA負責 。充電的環境，必須有一個0-40之間

　　的溫度。最大放電電流不得超過1.0CmA和放電電壓不得低于3,0 V

?

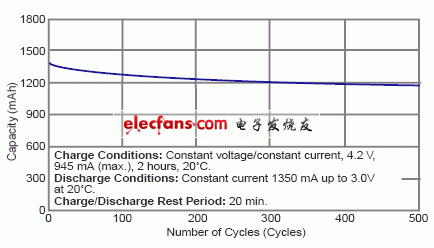

　　在充電周期的典型容量的特點

　　100個周期離開約75%至85%的原始容量電池。在使用筆記本電腦或移動電話時，這種惡化的速度意味著，三至五年后的電池將有能力太低仍然可用。

　　提示：以延長電池壽命 在40%存儲它在低溫下的水平(甚至冰箱，但不低于0攝氏度)，從來沒有履行它充分。及早并經常充電。多余的熱量會損壞電池。另外，負責每年一次，以防止過 ??放電 。

　　自放電

　　鋰離子電池的一個巨大優勢是低自放電率每月只有約5%，每月超過30%，每月20%的鎳氫電池和鎳鎘電池相比。

　　注意事項

　　請務必遵守安全規則下面列出(松下建議)：

　　不要放置在火中的電池或加熱電池

　　不要安裝電池，向后，使極性是相反的

　　不要給對方任何金屬物體連接正極和電池的負極。

　　不要攜帶或存放電池與項鏈，發夾或其他金屬物體。

　　不要用釘子刺穿電池，電池用錘子罷工，對電池的步驟，或以其他

　　方式使其受到強烈沖擊或沖擊 。

　　不要直接在電池上焊接。

　　不要將電池暴露在水或鹽水，或?qū)㈦姵嘏獫?/p>

　　請勿拆解或改裝電池。電池中包含的安全和保護裝置，如有損壞，這可能會導致電池產生的熱量，破裂或

　　起火 。?不要將電池上或附近的火災，爐子或其他高溫的地方 。不要放置在陽光直射的電池，或者使用或儲存在電池內，汽車在炎熱的天氣 。這樣做可能會導致電池產生的熱量，破裂，或點燃。以這種方式使用的電池也可能會導致性能下降和壽命縮短

　　使用常識的預防措施。做不短路，過充，粉碎，毀傷，釘穿透，焚燒，反向極性，耐熱100攝氏度以上，可以直接在金屬焊料。他們按照當?shù)貜U舊電池處理規則進行處置。

　　鋰離子電池組內的安全電路

　　一個鋰離子電池組內部始終存在著一個安全電路四個主要部分組成：

　　1。 控制器IC，監控每一個單元格(或平行細胞)的電壓和防止電池過充或過放電控制相應的切斷開關。整個開關的電壓是監控，以防止過??電流2 ?？刂崎_關，通常由場效應管結構，截止充電或放電控制器IC的控制信號而定。3。溫度保險絲，截止目前如果控制開關的經驗異常發熱。此保險絲是不可恢復的。4。熱敏電阻 (通常PTC)的測量包內的電池溫度。它的終端連接到充電器，所以它可以檢測包的溫度和控制充電電流，直到電池充滿電。

?

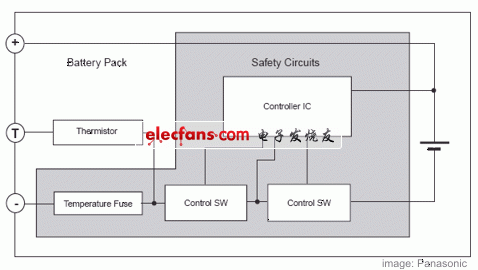

　　一個典型結構的鋰離子電池組(塊diagramm)

　　從鋰離子電池的電池組總有保護電路和PTC元件隨時監控電池的狀態。 ，切勿刪除此電路，因為這將導致點火。

　　現在您已經閱讀并理解了上述所有信息，你看，一個鋰離子電池組充電，不能用于其他類型的電池與簡單的充電方法。所以永遠不要充電鋰離子電池，如果你不能完全肯定你做什么。

　　現在是時候繼續逐步引導步驟，看看我們?nèi)绾慰梢园踩刂亟ㄒ粋€鋰離子電池組。

?

　　鋰離子電池組，我們將重建取代它的單個細胞，它的一個FPCBP25電池組，由富士通制造-西門子和使用中的LifeBook S系列筆記本電腦如 富士通-西門子S4510，S4542，S4546 ，S4572和S4576 ECT。S系列的富士通-西門子筆記本電腦是真的很好，所以你可能不喜歡一個新的取代你的筆記本的另一個原因。您可能還會發現FMVNBP104或CP024486 - 01列出了這個包 。額定電壓為10.8 V和容量是2600MAH

　　電池組看起來就像在上面的照片。你可以閱讀標簽上的產品數量和類型的電池(鋰離子電池)。您還必須閱讀所有的警告列出，并一定要按照他們預期的拆解，我們不能做它用另一種方式：

?

　　強烈建議不要進行以下操作，如果你不知道你在做什么，或者你還沒有 完全明白前面談到的預防措施。繼續閱讀您自己的風險。我們建議您在消防安全的地方工作，并采取一切必要的消防安全措施。

?

　　拆卸

　　包是密封的，以使它的拆卸硬盤。蓋粘，因此它可能是很難將其刪除。

　　螺絲刀，并把它之間的電池組的兩個涵蓋分裂，這是旁邊的封面。試著轉動螺絲刀拆開一個小方。

　　您可能需要施加足夠的力量來實現這一點。繼續此操作，整個包。這不是太困難了，但你肯定會劃傷塑料。幾分鐘后，你的勝利!

?

　　現在你有一個明確的說法內政部。你看，包從6鋰離子電池和一個電路板，包含所有的安全電路組成。

　　更詳細的檢查后，你會發現電池和兩節電池每一個在三個系列。在看下面的圖片了解實際的結構。

　　正如您所看到的每個單元格的預期的特點，根據連接和整個包的特點，是3,6 V和1300mAh的容量。

?

　　識別細胞

　　在每個單元的頂部是一個零件號CGP345010 (點擊數據表)，一臺松下的鋰離子電池的棱柱形電池。正如你可以看到數據表中的單元格都有一個額定電壓3.7 V和1400mAh的。

　　這是根據電池組的特性計算每個單元的預期值以上，但每個單元的一部分數量是相同的(既由松下制造)。那么什么是正在發生的事情嗎?

　　最可能的解釋是，富士通額定比它的電池組是有原因的實際標稱等級低一點點。該細胞是肯定相同。

?

?

　　取出電池

　　隨著螺絲刀的幫助下，解除第一個電池和削減左邊的照片中看到的第一個連接器。

?

　　仔細電梯的第二個單元格，盡量不損壞電路板。

?

　　隨著刀具的幫助，削減剩余的金屬接觸，并保持它，你將需要它。

?

　　現在切的接觸到PCB的另一邊。

?

　　繼續削減接觸的其他邊緣。

?

?

　　在最后一個單元格，你一定要多加注意，因為在它上面附著一個PTC。

　　小心地取下膠帶,現在你也可以刪除該單元格。

?

?

?

?

　　一個新的單元。正如你看到的是一個小的電路板，電池的頂部連接橙色膠帶。

　　開始加熱烙鐵

　　取出橙色膠帶自由板。

?

　　Desolder雙方接觸的導線連接到電池。

?

　　現在看起來應該像這樣你的電池。取出白色的電纜，但不刪除的白苔，短路保護電池端子。

?

　　因為它太厚，需要拆除，使電池適合的地方，拆下的雙面膠帶。

?

　　現在采取的舊電池，取下頂部的白色涂層

?

　　藍色熱縮塑料，因為我們要使用新電池。

?

　　現在把一個新的電池上的藍色塑料，所以切側面薄的膠帶，我們不會刪除。

?

　　磁帶上按塑料膠

?

　　接下來，重視你從拆除舊電池的白色防護涂層。

?

　　所有電池重復所有步驟?，F(xiàn)在，你必須有六個準備焊接電池。

?

　　焊接在兩個系列的電池。 至于在第一頁上的圖。重復此步驟，在并行的三套兩節電池 。

?

　　現在焊臺，電路板要注意極性。

?

　　放置的電池與原來的塑料盒中焊接的PCB。你應該嘗試，如果他們適合你的步驟在焊接框。

?

　　用萬用表檢查短路。測量的細胞，你會看到不完全排出的建議存儲在40-50%的收費水平的鋰離子電池。

?

　　如果一切看起來都很好，適用于塑料外殼周圍的一些膠水。

?

　　您還可以使用夾膠塑料encloser拉緊

?

　　只要膠水干燥的地方在一個單獨的小塑料袋和一個電池回收桶廢黜的老細胞。不要他們與普通垃圾一起扔。

?

　　現在的大時間!將包背在你的筆記本。如果一切正常指標應該看到，電池正常充電。在上面的圖片中的箭頭顯示了這一點。

　　第一次充電大約2.30個小時才能完成首次放電約2.45小時。這是個好結果!現在你的筆記本電腦看起來像新的一樣!
