這是一款12V/1500W機器的全套資料，斷斷續續做了有一個月了，直到今天才全部完成，現在我已經離職在家里了，在家里做了全部的測試，可惜我家里的空調現在拆了 ，不然搞個空調試驗了，如果有兄弟做了這個，一定要帶個空調測試下，并將結果告訴我哦。

　　備注:請大家注意一個問題：

　　主板原理圖風扇控制位置：C39和TIP22，那個地方是個錯誤的，C39的正極要接在+BAT上，而不是接在TIP122的集電極上，特別注意了。

　　這個地方是我畫原理圖走神搞錯的，幸好問題不大。有個網友問過我這個問題，才發現，非常感謝他了。

　　這個機器是我花了很多時間畫圖，因為這是一個單面PCB，直插元件，為何要搞成這樣呢，因為現在大家弄貼片的，很不好弄到那么多規格的元件，因為一盤0805電阻就是5K，買一盤幾乎很難用完，所以我弄了直插元件，這種對于一些自制的哥們就很合適了，隨便在哪個板子上就能扒來元件裝上去用了。而且單面的PCB，對于很多人都能自行用熱轉印自己做好PCB。

　　廢話不說，直接上圖，先發圖片，然后我在這一樓的最下面公布這些全部資料，包括Schematic和PCB。關鍵的器件，如變壓器會慢慢更新方式第一手資料，并且會放上帶載試驗，輸出波形圖表，短路測試等等。順便說一聲，這個機器輸出部分隨便短路，隨便碰，不會燒任何東西，而且短路保護的電路，是目前為止最簡單，最可靠，網上至今沒有公開的，是我辛苦試驗出來的參數，我并不保證這些電路脫離了這個電路圖整體本身之后，在別的地方應用能得出正確的結果。
1500W逆變器高清電路圖下載:http://www.zgszdi.cn/soft/49/power/2012/20120607275647.html

?

?

?

　　這是主板的正面圖，可以從上看到其實元件很少很少，這次主板由于采用的是單面PCB，對布線來說有許多挑戰，我就花了幾天時間布線，但是到調試的時候，還是有幾個問題沒有弄好，稍后我拍出底板的照片，就可以看到，其中就是地線的問題影響。調試的時候非常麻煩，因為設計的參數往往要在實際驗證的時候加以修正，這個板子是單面，但是PCB廠家只能用雙面的工藝來做，造成了焊盤內沉銅了，很難拆下電阻這類元件，所以以后兄弟們要自行打樣，不要在深圳打樣這種單面PCB，一定要做成單面的工藝，否則相當麻煩。在這里呼喚高手，我這幾天下面會陸續更新PCB+Schematic,

　　請你們幫我做最終修改，因為底下有個線路很難布通，需要你們的支持，我的精力有限，需要你們做好最后的修改，然后發給我。

　　下面是底面照片。

?

?

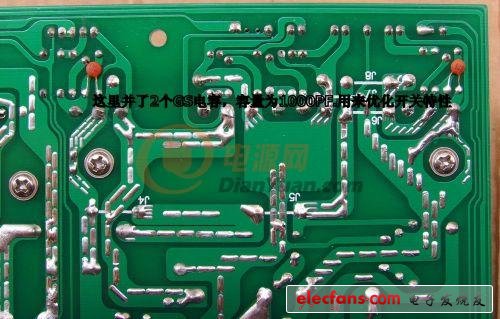

　　這個是有點小問題的細節照片，再次呼喚高手完善這條飛線。

?

?

　　
下圖為EE55做的主變，因為這個是12V輸入，我采用了完全的輸入輸出全隔離設計，所以變壓器一共有3個繞組，稍后放出變壓器的詳細規格書，大家一看便知。

?

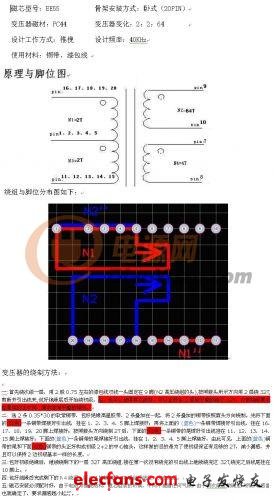

　　下面是變壓器的繞制數據，大家可以根據現在的一些材料用上都可以，盡量做到漏感足夠小，否則40V的1404在12V下可能會受不了哦：如果看不清楚，請點擊圖片，即可。

?

　　下面的是由3對IRF1404的管子擔任升壓部分的工作，我將散熱器分離的，這樣的好處是利用單面PCB好裝配，下面不用墊東西，管子又能直接扭在了散熱器上，以最佳的熱傳導的方式利于散熱處理，我的電源是12V 130A的，輸出AC功率到了1100W的時候，散熱器微溫，此時都沒有用風扇。所以IRF1404在這里用上還是非常不錯的，板子的位置是4對，我只安裝的3對管子，有錢的兄弟，或者喜歡玩的哥們可以直接上4對，在頻率40KHZ下從EE55里頭出來1500W沒有任何問題。

　　仔細看看下圖左邊散熱器位置有個RT位置，這個是安裝NTC溫度傳感器的地方，稍后我會拍出它的模樣，并且放上參數。他是用來控制風扇的，做到溫控風扇的效果。

?

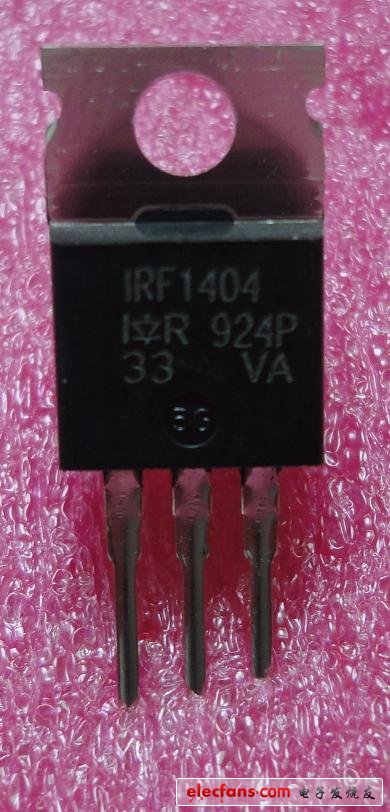

　　附上正品IRF1404照片：

?

?

　　升壓部分的MOSFET每個柵極電阻我都是用的10R電阻。

?

　　下圖的7815邊上的IRF3205是做反接保護的，也是采用直接接散熱器的方式固定，這樣好處是非常容易安裝，電池的負極也能直接打在散熱器上固定，用螺絲的方式，比焊接的方式來的更加可靠和方便。這個散熱器頂部就有2個4MM的螺絲空位，可以將電池負極的銅鼻子直接打在上面。

　　那個U5位置可以在24V機器上輸入用的，如果是24V輸入，需要將U5裝上7812給UC3525供電，本次機器是12V輸入，所以我直接將該元件短路了。

　　邊上有4個高壓整流二極管，我這里采用了RHRP8120，因為我手頭沒有RHRP860管子了，所以只好用了這個管子，大家直接用RHRP860即可，不要用1200V的管子，浪費而且影響效率。

?

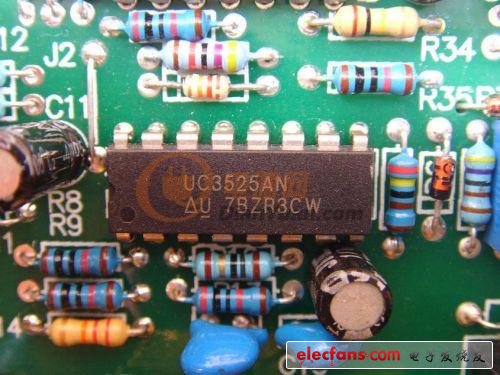

　　下圖這個芯片 是UC3525芯片，

　　我這個UC3525是TI公司的。可以直接用別的規格代替，比如SG3525，KA2525芯片.......。

?

　　下圖基本上就是主板上全部的控制電路了，是不是非常的簡單的。所有元件都是非常好找到，并且沒有特殊的元件，我這個是盡量做成最簡單，用最少的元件做到完善的功能，因為簡單就不容易出問題，也容易調試。

?

　　下圖是7815的穩壓器，專門用來給后極供電，前后級就從這里開始分離了。2個Y電容是用來做電磁輻射處理的，這是在給輸入回路降噪，保證散熱器上有極低的輻射噪音。后極也有單獨的，用來接機殼到地的，下面的圖就可以看到。

?

　　下圖是我采用的一個大電解，450V/470uF電容，這個電容也可以采用450V/330uF電容.

?

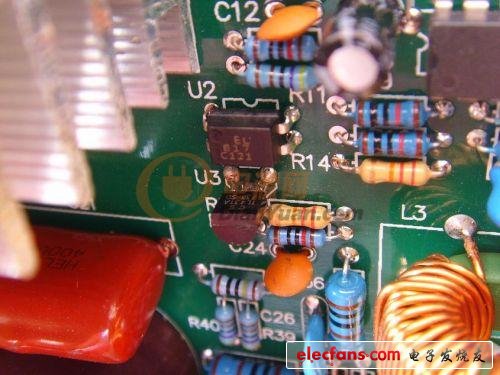

　　下圖為高壓隔離采樣電路的，經典的電路照樣是PC817+TL431，也許有人問，高壓電壓一般非常高，超過TL431的36V耐壓了，是怎么弄的，這個電路實際上是用一個單獨的電源給PC817和TL431供電解決的，由于我后極全部是從15V電壓過來的，所以這個供電直接從7815穩壓器供電過來。這樣也方便PCB布線。

?

　　下圖就是LM324做的保護電路，這個地方給我造成了非常大的麻煩，因為我用了這個國產的LM324芯片，這個芯片可能本身有許多問題，比如電源抑制比很差，輸入失調非常大，等等問題，害我電路參數又重新計算了一遍才弄好，由于它不是軌至軌的運放，所以外圍電阻要設置的非常小心，我電路參數上就可以看出來，不是普通的按照常規計算的參數。我是用它來做比較器用的，完成4個功能，輸入欠壓保護，輸入過壓保護，輸出過流保護和溫控風扇，分別對應內部4個運放。

?

　　下圖就是擔任H橋逆變部分的MOSFET,我采用的是FQA28N50管子，這個管子非常好用，我很喜歡。由于H橋可以看做為2個半橋組合而成，所以我在每個半橋上都并聯了一個400V/105的CBB電容，這個非常重要，可以免除你以后許多后顧之憂。

?

　　附上正品FQA28N50照片：

?

?

　　
下面的圖上可看到AC1，AC2端子，這就是輸出交流220V的端子，有2個大電感組成的LC濾波，電感參數是用90磁導率的外徑39.9mm的鐵硅鋁電感繞了110圈做的，電感每個大約為1.5MH左右。

　　邊上那個小的是共模電感，體積相對比較小，這個規格是3MH的,用了1.0的線繞的，大家如果找不到合適的廠家，那么就用外徑為18mm左右，高度為8mm的高u磁性，這種磁性通常是綠色的環，如圖所示，每邊繞10多圈即可，若果實在找不到，就直接用線連起來也可以的。

?

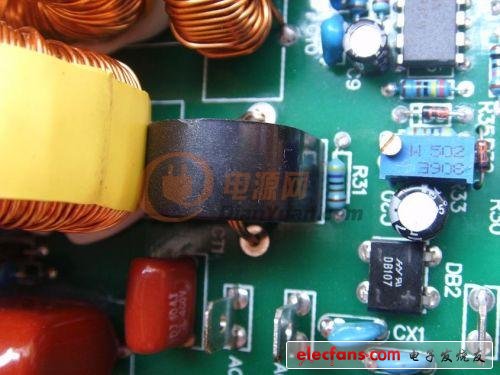

　　下圖的是互感器的近照，這個電流傳感器體積很小，我是用來做過流保護的，他也稱之為過載保護檢測的一個東西。

　　邊上那個502電位器就是5K電阻的.用來調整電流保護閥值。也就能調整輸出功率的一個元件。它并是一個非常可靠的元件，所以我在PCB上預留了固定電阻的接口，大家可以查驗主板PCB文件就能看到了，一般情況下，我們將它換成一個固定電阻，這樣電流保護閥值就固定了，也不會由于電位器失效而造成電流保護失效了。

?

　　下圖有個PE的端子插片，這個就是用來接機器的外殼并且直接到地的，按照一些其他相關標準，比如家電上的安全規定，這種方式并不可靠，這是需要直接焊接到PCB才可靠的方式，我沒有采用，而是用這個簡單的方式來做的，方便生產。

　　LED接口是用來做過壓、欠壓指示的，只要對應裝上一個共陽的紅綠雙色LED就可以既可以做到保護，又可以指示的目的，如果這個接口什么都不接，那么過、欠壓將會失效，也就是說這2個保護取消了。

　　FAN接口是用來接風扇的，邊上的那個TIP122就是控制風扇的開關，2個插孔都是一樣，可以接2個風扇，風扇的供電電壓是輸入電壓范圍，左負右正的定義。
