MAX11612–MAX11617低功耗、12位、多通道模數(shù)轉換器(ADC)帶有內部采樣/保持(T/H)電路、電壓基準、時鐘和I²C兼容2線串行接口。該系列器件采用2.7V至3.6V (MAX11613/MAX11615/MAX11617)或者4.5V至5.5V (MAX11612/MAX11614/MAX11616)單電源供電，在最大94.4ksps采樣率下僅消耗670µA電流。采樣率低于46ksps時，電源電流降至230µA以下。AutoShutdown™功能在轉換間歇關斷器件，在低吞吐率下將電源電流降至1µA以下。MAX11612/MAX11613分別提供4個模擬輸入通道，MAX11614/MAX11615分別提供8個模擬輸入通道，而MAX11616/MAX11617則提供了12個模擬輸入通道。全差分模擬輸入可通過軟件配置為單極性或雙極性、以及單端或差分工作模式。

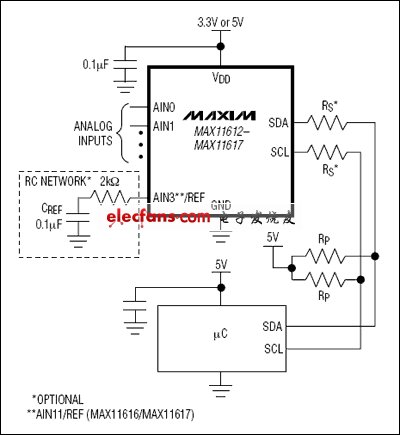

　　滿量程模擬輸入范圍由內部基準或者外部連接的1V至VDD基準電壓決定。MAX11613/MAX11615/MAX11617具有2.048V內部基準，MAX11612/MAX11614/MAX11616則具有4.096V的內部基準。

　　MAX11612/MAX11613采用8引腳µMAX®封裝，MAX11614–MAX11617則采用16引腳QSOP封裝。MAX11612–MAX11617工作在擴展級溫度范圍(-40°C至+85°C)。

　　關鍵特性

　　高速I²C兼容串行接口

　　400kHz快速模式

　　1.7MHz高速模式

　　單電源

　　2.7V至3.6V (MAX11613/MAX11615/MAX11617)

　　4.5V至5.5V (MAX11612/MAX11614/MAX11616)

　　內部基準

　　2.048V (MAX11613/MAX11615/MAX11617)

　　4.096V (MAX11612/MAX11614/MAX11616)

　　外部基準：1V至VDD

　　內部時鐘

　　4通道單端或2通道全差分(MAX11612/MAX11613)

　　8通道單端或4通道全差分(MAX11614/MAX11615)

　　12通道單端或6通道全差分(MAX11616/MAX11617)

　　內部FIFO帶有通道掃描模式

　　低功耗

　　94.4ksps下為670µA

　　40ksps下為230µA

　　10ksps下為60µA

　　1ksps下為6µA

　　關斷模式下為0.5µA

　　軟件可配置單極性/雙極性

　　小尺寸封裝

　　8引腳µMAX (MAX11612/MAX11613)

　　16引腳QSOP (MAX11614–MAX11617)
