簡單晶振測試儀電路圖

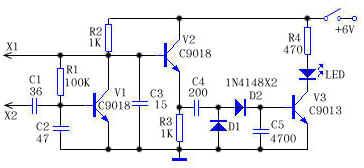

本文介紹一款簡單晶振測試儀電路,原理電路如附圖所示。圖中,V1及其外圍元件(包括被測晶振)共同組成一個電容三點式振蕩器。當探頭X1、X2兩端接入被測晶振時,電路振蕩。振蕩信號經V2射極跟隨級放大后輸出,經C4耦合、D1、D2倍壓整流后為V3提供偏置電流,V3導通,LED發光。若晶振不良或斷路,電路則不能起振,因而LED不發光。
該裝置結構簡單,所用元件極為普遍,而且只要元件質量良好,裝配無誤,不需調試即可一次成功。探頭可利用兩個插孔代替。也可以選用帶電纜的表筆或測試棒,但引線不宜過長。該測試議可測試頻率為450KHz~49MHz的各種晶振,工作電源推薦采用6V疊層電池。
