555電路組成液位控制器電路圖

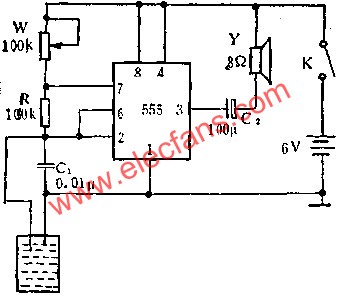

圖中所示是用555組成液位控制器電路.

555電路組成液位控制器電路圖 www.zgszdi.cn

圖示線路兩只探測電極分別接在C1的兩端,并將探測電極的另一端放入需加以控制的液體中,如液體高出電極,即電極被浸沒于液體中,則電極差不多被導通而使C1短接而不能充電,555接成的穩態電路不工作,揚聲器不發聲.如液面下降到探測電極以下,探測電極開路,C1即被充電,電路開始振蕩,揚聲器即可發出聲音.

需注意的是如所控制液體為不導電液體,則圖示線路是無效的.
