反電勢調相電機速度控制器電路

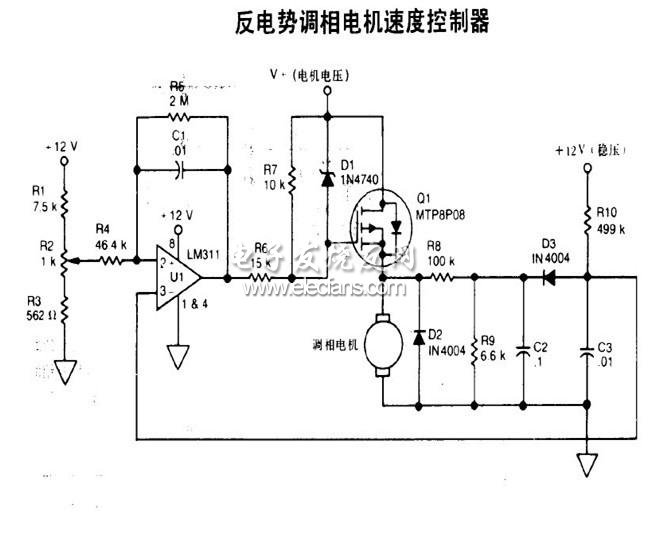

電機產生的反電勢經過由R8，R9，R10，C2，C3和D3組成的網絡而形成后，加到U1的輸入端。該電機轉速由電位器R2確定，它向比較器U1的正輸入端提供一個適當?shù)闹绷麟妷海缓骍1的輸出加到TMOS管Q1上。穩壓二極管D1限定對Q1的驅動，Q1的輸出驅動永磁電機。反電勢調相電機速度控制器電路:

閱讀全文
