電路圖天天讀（2）：無線充電器三種經典振蕩電路圖分析

　　1 電路的設計

　　對于無線充電電路來說，有三部分最主要的電路：振蕩電路、放大電路和無線接收電路。這里主要討論利用多諧振蕩器組成的無線充電電路。

　　2 振蕩電路

　　多諧振蕩器產生振蕩是最簡單的振蕩電路，構成振蕩電路有多種方法，常見的有用COMS門電路構成的多諧振蕩器，電路簡單省電，但在經過實驗發現振蕩幅度不夠，高頻段更是如此。

用晶體管作多諧振蕩器有兩種電路：

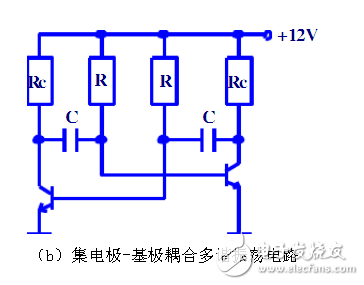

　　第一種是集電極—基極耦合多諧振蕩器，這種多諧振蕩器在低頻段效果還可以，但在高頻段就無法應用。因為集電極—基極耦合多諧振蕩器的輸出上升沿差，為使輸出幅度穩定，兩只晶體三極管工作在飽和狀態，因而使電路的最高工作頻率受到限制。

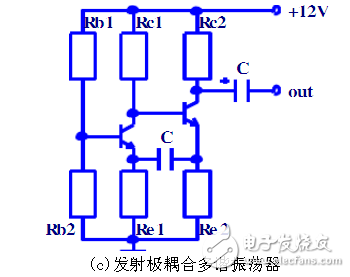

　　第二種是發射極耦合多諧振蕩器，它可以克服第一種振蕩器的缺點，兩只晶體三極管工作在非飽和狀態，提高了三極管的開關速度，從而可以得到更高的振蕩頻率。耦合電容接在發射極上，能改善輸出波形。最后我們選用的晶體管多諧振蕩器就是發射極耦合多諧振蕩器，亦稱射極耦合多諧振蕩器。

大家如有問題，歡迎在評論處討論。

——電子發燒友網整理，轉載請注明出處！
?
