相序指示器，是指多相交流配電系統指示相序的裝置。主要由燈和電容器構成，供岸電箱等使用。

　　相序指示器的原理

　　相序指示器的電路如圖。可以通過燈泡的亮度確定三相電源的相序。點為N。由于電源的對稱性，因而可設想對稱的線電壓是由對稱的星接電源供給的。

　　可見，B相電壓高，因此燈泡亮。如果電容為A相，則燈泡亮的為B相，暗的為C相。

　　相序指示器的相序檢測原理

　　工業中有一種儀器稱為相序指示器，它的作用可以幫助人們判斷三相電源的相序，防止電機等負載出現轉向事故，其電路結構如下：

　　用戶端的三相電源任選一相為第1相，接在Y形負載的電容端，另外兩相隨意接入，此時接通三相電源，其中最亮的一定是第2相，暗的是第3相。

　　三相交流電相序指示器的相序檢測原理

　　將相序指示器接至三相電源上，便可測出其相序，如下圖：

　　其中：兩個燈泡相同，其電阻值是R。 則：

　　可根據兩個燈泡的亮度確定電源的相序（相序指示器）。

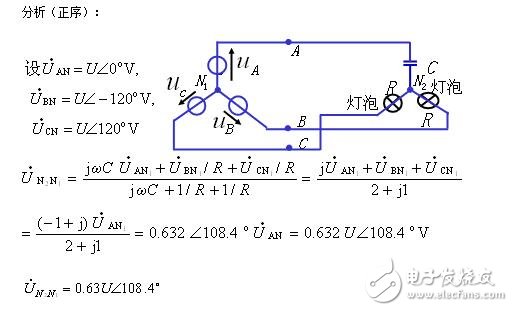

　　分析（正序）：

　　B相燈泡電壓：

　　三相電源相序的判定：若以接電容一相為A相，則B相電壓比C相電壓高。B相燈較亮，C相較暗（正序）。
