電力晶體管的基本特性和主要參數有哪些?

電力晶體管-基本特性

1)靜態特性

共發射極接法時可分為三個工作區：

①截止區。在截止區內，iB≤0，uBE≤0，uBC＜0，集電極只有漏電流流過。

②放大區。iB＞0，uBE＞0，uBC＜0，iC=βiB。

③飽和區。iB＞Ics/β，uBE＞0，uBC＞0，iCS是集電極飽和電流，其值由外電路決定。

結論：兩個PN結都為正向偏置是飽和的特征。飽和時，集電極、發射極間的管壓降uCE很小，相當于開關接通，這時盡管電流

電力晶體管很大，但損耗并不大。GTR剛進入飽和時為臨界飽和，如iB繼續增加，則為過飽和，用作開關時，應工作在深度飽和狀態，這有利于降低uCE和減小導通時的損耗。

(2)動態特性
圖4-8GTR共發射極接法的輸出特性（見題圖）

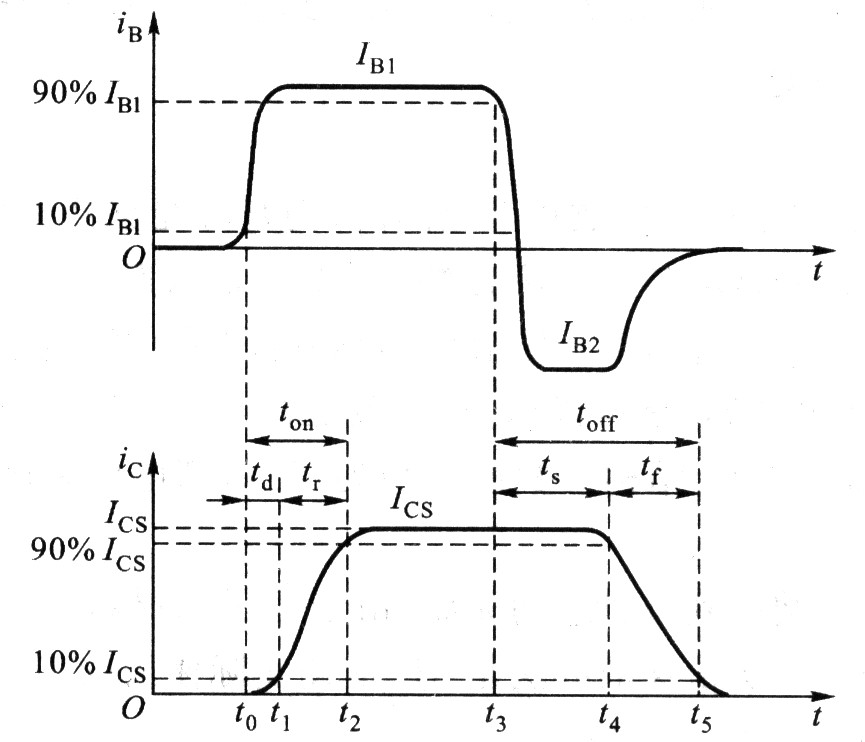

圖4-9GTR開關特性
GTR在關斷時漏電流很小，導通時飽和壓降很小。因此，GTR在導通和關斷狀態下損耗都很小，但在關斷和導通的轉換過程中，電流和電壓都較大，所以開關過程中損耗也較大。當開關頻率較高時，開關損耗是總損耗的主要部分。因此，縮短開通和關斷時間對降低損耗、提高效率和提高運行可靠性很有意義。

電力晶體管-主要參數

(1)最高工作電壓

(2)集電極最大允許電流ICM

(3)集電極最大允許耗散功率PCM

(4)最高工作結溫TJM

二次擊穿和安全工作區

(1)二次擊穿

二次擊穿是影響GTR安全可靠工作的一個重要因素。二次擊穿是由于集電極電壓升高到一定值(未達到極限值)時，發生雪崩效

電力晶體管應造成的。防止二次擊穿的辦法是：①應使實際使用的工作電壓比反向擊穿電壓低得多。②必須有電壓電流緩沖保護措施。

圖4-11GTR基極驅動電流波形

(2)安全工作區

以直

電力晶體管流極限參數ICM、PCM、UCEM構成的工作區為一次擊穿工作區，以USB(二次擊穿電壓)與ISB(二次擊穿電流)組成的PSB(二次擊穿功率)是一個不等功率曲線。為了防止二次擊穿，要選用足夠大功率的GTR，實際使用的最高電壓通常比GTR的極限電壓低很多。

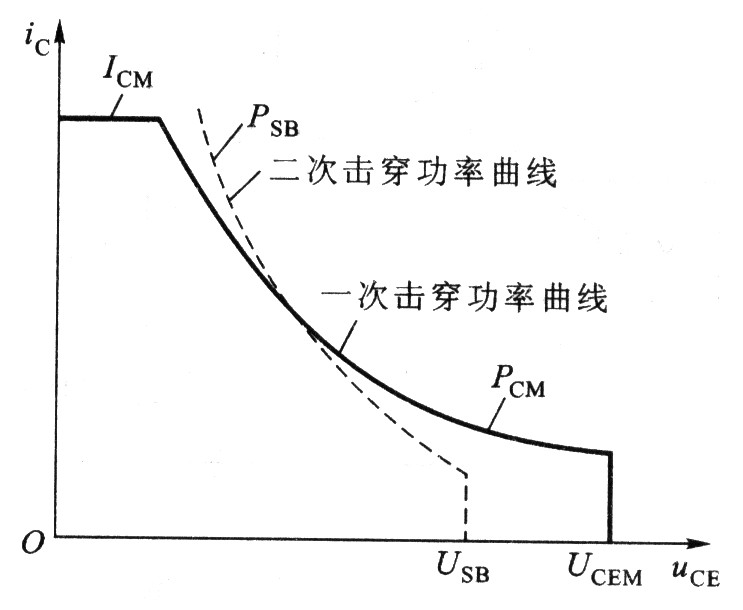

圖4-10GTR安全工作區
