雙側引腳扁平封裝(DFP),雙側引腳扁平封裝(DFP)是什么意思
雙側引腳扁平封裝，是SOP的別稱。此前曾用此稱法現在已基本不用。
SOP（small Out-Line Package）小外形封裝。表面帖裝型封裝之一，引腳從封裝兩側引出呈海鷗翼狀（L字形）。材料有塑料和陶瓷兩種。另外也叫SOL和DFP。SOP除了用于存儲器LSI外，也廣泛用于規(guī)模不太大的ASSP等電路。在輸入輸出端子不超過10~40的領域，SOP是普及最廣泛的表面帖裝封裝。引腳中心距1.27mm，引腳數從8~44。
另外，引腳中心距小于1.27mm的SOP也稱為SOOP；裝配高度不到1.27mm的SOP也稱為TSOP。還有一種帶散熱片的SOP。
SOP EIAJ TYPE II 14L
SSOP 16L
SSOP

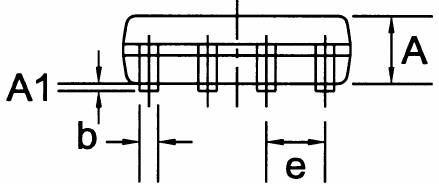

SOP-8 DIMENSION
SOP-14 DIMENSION
SOP-16 DIMENSION
SOP-20 DIMENSIPON
SOP-24 DIMENSION
SOP-28 DIMENSION
TSSOP-8 DIMENSION
?
