J-K觸發器實驗原理簡介

2010年03月08日 13:42 www.zgszdi.cn 作者:佚名 用戶評論(0

J-K觸發器實驗原理簡介

1.J-K觸發器
????74LS112雙J-K觸發器的邏輯符號和J-K觸發器引腳功能分別如圖3、1,圖3、2所示。

圖3、1為J-K觸發器的邏輯符號
圖3、2為74LS112雙J-K觸發器引腳功能。

????本實驗中采用的74LS112為下降沿觸發的邊沿觸發器。其狀態方程為:
????????????????????
????其中J和K 為數據輸入端,是觸發器狀態更新的依據,若J、K有兩個或兩個以上輸入端時,組成"與"的關系。觸發器的功能表如表4、1所示:

表4、1觸發器的功能表

????2.觸發器的相互轉換

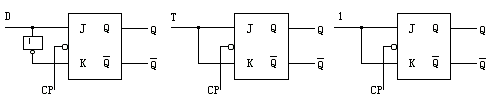

????在集成觸發器的產品中,每一種觸發器都有自己固定的邏輯功能。但可以利用轉換的方法獲得具有其他功能的觸發器。例如將J-K觸發器轉換成D觸發器、T觸發器、Tˊ觸發器。其轉換電路如圖4、3所示。

(a) J-K轉換成D
(b) J-K轉換成T
(c) J-K轉換成Tˊ
圖4、3 J-K觸發器轉換成D、T、Tˊ觸發器

四、實驗儀器設備

1. 數字電路實驗箱;
2. 74LS112(或CC4027), 74LS00(或CC4011),74LS74(或CC4013)。

五、練習內容及方法

????測試JK觸發器74LS112邏輯功能。
????1. 測試 的復位、置位功能。
????將J,K端接邏輯開關輸出插口,CP端接單脈沖,Q 、Q 端接至邏輯電平顯示插口。在 =0, ?=1或 =0, =1作用期間記錄J、K及CP的狀態,觀察Q 、Q 狀態并記錄。
????2. 測試J-K觸發器的邏輯功能;
????按表4、1的要求改變JK、CP的狀態,觀察Q、Q狀態變化,觀察Q端的狀態更新是否發生在CP脈沖的下降沿(即CP由1 0),并記錄之。
????3. 將JK觸發器轉換成D觸發器。
????按圖4-3的(a)圖連接電路,CP接單脈沖源,Q端接邏輯電平顯示插口,驗證邏輯功能,并自擬表格記錄。
????4. 將J和K端相連,構成T觸發器。
????在CP端輸入1Hz的連續脈沖,用實驗箱邏輯電平顯示Q端的變化。
????在CP端輸入1KHz的連續脈沖,用示波器觀察CP、Q、 端波形,注意相位與時間的關系。


六、實驗報告
1.整理實驗數據,并填表。
2.列出觸發器相互轉換的表達式及實驗步驟。
3.總結J-K觸發器的特點。
