圖文結合,教你如何制作雙絞線水晶頭

2017年10月23日 13:58 作者: 用戶評論(0

  經常使用雙絞線,但有時又不想跑腿去買,那不如自己買些材料放在家里需要的時候,自己制作一個。下面就分享了最簡單的雙絞線水晶頭做法,一起來學學吧!

雙絞線有兩種類型:直連網線和交叉網線。直連網線又稱平行線,主要用在集線器(或交換機)間的級聯、服務器與集線器(交換機)的連接、計算機與集線器(或交換機)的連接。交叉線主要用在計算機與計算機、交換機與交換機、集線器與集線器之間的連接、計算機與路由器、路由器與路由器之間的連接。

  圖文結合,教你如何制作雙絞線水晶頭

  網線制作步驟

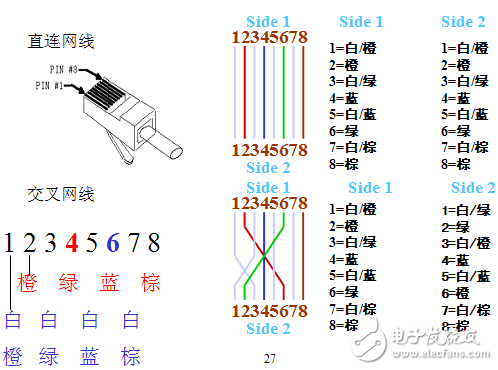

  制作直連網線:兩端都按EIA568B標準排列線序。

  制作交叉網線:一端按EIA568A標準排列,另一端按EIA568B標準排列。

  制作步驟:

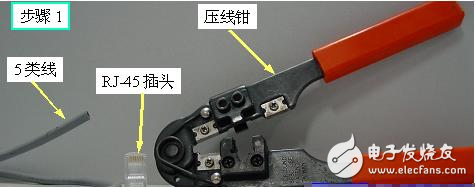

  1)準備

  圖文結合,教你如何制作雙絞線水晶頭

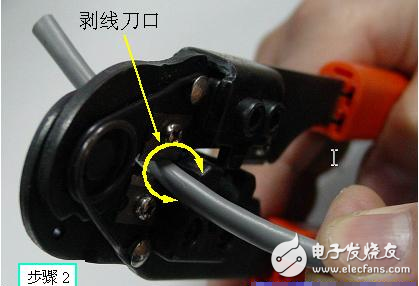

  2)轉被剝線(剝去外皮3cm,不宜太長或太短)

  圖文結合,教你如何制作雙絞線水晶頭

  3)抽出外套層

  圖文結合,教你如何制作雙絞線水晶頭

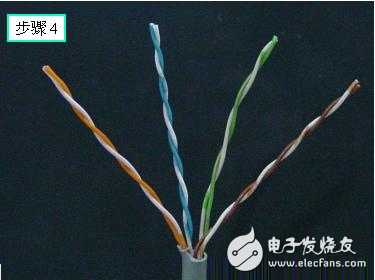

  4)露出4對電纜

  圖文結合,教你如何制作雙絞線水晶頭

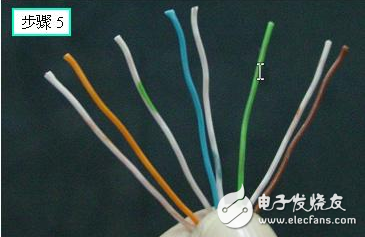

  5)按序號排好

  圖文結合,教你如何制作雙絞線水晶頭

  圖中線序為568B

  6)排列整齊

  圖文結合,教你如何制作雙絞線水晶頭

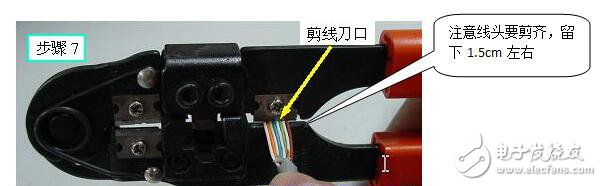

  7)剪斷

  圖文結合,教你如何制作雙絞線水晶頭

  8)剪斷后

  圖文結合,教你如何制作雙絞線水晶頭

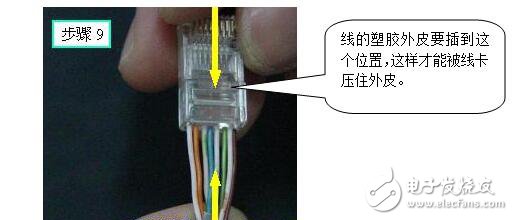

  9)放入插頭

  圖文結合,教你如何制作雙絞線水晶頭

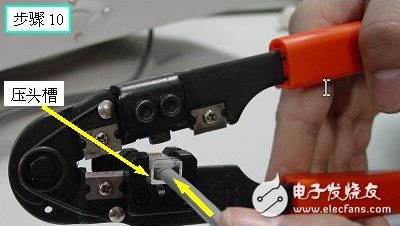

  10)準備壓實

  圖文結合,教你如何制作雙絞線水晶頭

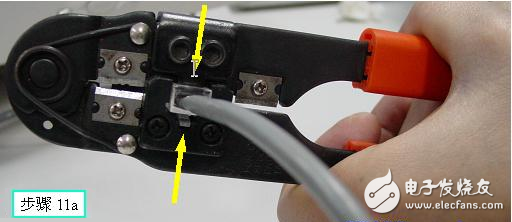

  11A)壓緊

  圖文結合,教你如何制作雙絞線水晶頭

  11B)壓緊

  圖文結合,教你如何制作雙絞線水晶頭

  12)完成并測試

  圖文結合,教你如何制作雙絞線水晶頭
