BBE系統技術詳細解析

BBE高清晰度語音技術是BBE Sound特許使用的核心音頻增強技術，BBE Sonic Maximizer系列專業音頻信號處理器也使用了該項技術。經BBE Sound 特許用于消費電子產品的其它技術要么集成了該項核心技術，在與BBE高清晰度音響一起使用時得到了優化以取得最佳效果。

　　BBE高清晰度語音技術主要分為以下幾種：

　　BBE MP即MP3 (和全“損失”數位壓縮) 音頻增強和復原技術。BBE MP (最小化多項非線性飽和)技術通過數位壓縮恢復和增強諧波損失，進而提高經數位壓縮處理的音頻（如MP3）音效。BBE MP從原始資料中再生聲音，因而有效地恢復聲音的溫暖感、細膩感和細微差別。通過過取樣技術，BBE MP將MP3/WMA檔的高頻段擴展到CD級頻段。

　　應用范圍：MP3播放機、MD播放機、CD播放機、身歷聲耳機、微型組合音響、攜帶型身歷聲、車載身歷聲、TV、衛星無線設備 (XM、天狼星) 、網路電臺、電話機等等。

　　BBE Optima即高清晰度聲音處理技術。BBE Optima通過3維聲場處理技術恢復因數碼壓縮（尤其是背景音樂的壓縮）而丟失的立體影像。適用于微型組合音響、隨身立體聲音響、耳機立體聲音響、汽車音響、臺式電腦、膝上電腦等。

　　BBE T2即BBE 電話技術。BBE T2（電話技術）是一個增強電話聲音清晰度的處理過程。電話聲音受其帶寬的嚴重限制，而該種技術通過漸進增強諧波高頻并補償其相位差的方式實現聲音處理。應用領域?yàn)殡娫挋C(jī)、移動電話、無繩電話、語音郵件、對講機、內部電話和復讀機等。

　　BBE VIVA即高清晰度立體聲處理技術。適用于電視領域，普通電視、背投電視、等離子電視和液晶電視等。

　　在MP3領域當中，主要采用的是BBE MP（MP3 音頻增強和復原）技術。

首先，讓我們一同來了解一下BBE MP的工作原理。

數位壓縮

圖1

Wave Form: 波形
Level: 電平
Compression: 壓縮
Original: 原聲
Frequency: 頻率
Frequency Spectrum: 頻譜

　　數位壓縮主要是在頻域內進行的。左上圖所示的波形為示波器上顯示的聲波，在“A”點取樣，其聲譜以右上圖所示的“原聲”曲線表示。從本質上來說，這是個取樣的過程。采集到的聲譜看起來很復雜。校平這根復雜的曲線可以消除大部分（90%以上）聲音、而不至于在很大程度上影響音質（如右上圖示有“壓縮”字樣的光滑曲線所示，這正是數字壓縮的核心所在），所以一般情況下還是可以接受的。

　　系統以大約40 KHz的頻率、在時域范圍內繼續取樣，生成如下所示的頻譜系列。

?

圖2

Time: 時間
Original audio spectrum: 原聲聲譜

　　數位壓縮在頻域和時域內進行，以頻域?yàn)橹鳌ｎl域壓縮和時域壓縮后產生的頻譜如下圖簡化所示（注：為便于理解，我們將該圖大大簡化了。許多資訊因此被刪除并永久丟失了，這也正是此類壓縮被稱為“損失”壓縮的原因所在）。還有，MP3的取樣率往往低于CD的取樣率，導致某一頻率（取樣頻率的一半）以上的音頻資訊全部丟失（請注意下圖所示高于某一頻率的音頻資訊的突然丟失）。這一特定頻率因情況而異，取決于頻譜范圍。

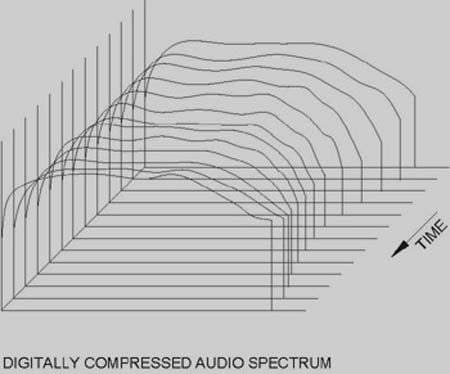

圖3

Time: 時間
Digitally compressed audio spectrum: 經數位壓縮處理的音頻頻譜

　　由這種資料檔案還原而來的聲音音質不錯，還是鋼琴的聲音，喇叭的聲音也沒變，但聲音的細膩感、細微差別和音樂感卻沒了，聲音也了無生趣。BBE可以發現和增強壓縮后的諧波、糾正時間校準，進而恢復和增強音頻。但是，全部丟失了的諧波只能重新生成了。

MP處理

　　MP處理 (最小化多項非線性飽和) 可以有效地從“原聲”生成如下圖所示、標有“用MP處理生成的諧波”字樣的諧波。將偶次諧波和奇次諧波融入原聲時，偶次諧波產生的聲音聽起來比較和諧、溫暖感較強、也很舒服；而適量的奇次諧波則使聲音更為明快、更為強烈。這樣處理的聲音溫暖感較強、較舒服，也比較出色（這種方式類似於真空管放大器，這種放大器也會生成偶次諧波和奇次諧波，因而真空管放大器的聲音聽起來比更為高級的固態放大器更溫暖、更舒服）。

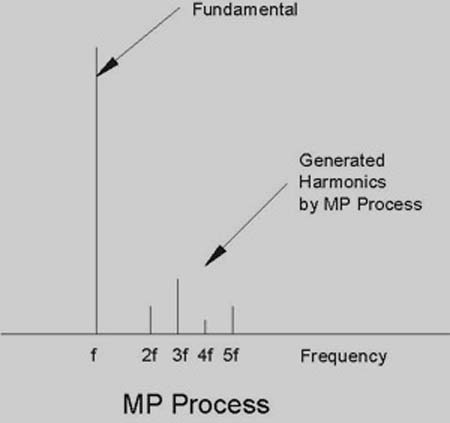

圖4

Fundamental: 基音
Generated harmonics by MP process: MP處理產生的諧波
Frequency: 頻率
MP process: MP處理

　　這種MP處理技術包括整個音頻帶寬，均勻地覆蓋低頻到高頻的頻段，但不能增強任何一個特定的頻段、也不會改變該頻段的顏色。下圖所示為融入重新生成的諧波的頻譜圖。以較高速度取樣的MP處理甚至能重新生成音頻信號，因而補充了全部丟失了的高頻音頻。

圖5

Time: 時間
Frequency: 頻率
BBE MP processed audio spectrum: 用 BBE MP處理的音頻頻譜

BBE MP處理過程

　　以頻率為基礎按比例前移線性相位的BBE處理先於MP處理進行。MP處理能基于整個音頻頻段均勻地生成高次諧波。經 BBE處理的音頻時間校準會逐漸減?。l率越高就越早），使生成的高次諧波的時間相位前移。BBE處理技術讓電腦更容易分析聲音，所需的諧波也比較少（與基音相比，時間相位前移了的諧波更便於電腦分析聲音，這是心理聲學的常識）。

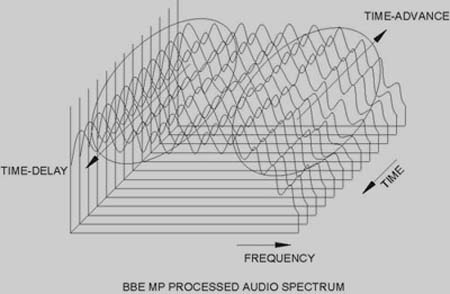

圖6

Time advance: 時間相位前移
Time delay: 時延
Time: 時間
Frequency: 頻率
BBE MP processed audio spectrum: 用BBE MP處理的音頻頻譜

??? BBE處理能逐漸增強頻率較高的聲音。在MP處理生成的諧波中，高頻成分比低頻成分多。BBE處理增益能降低這種差異。

??? BBE MP處理技術能將經數位壓縮後受損的聲音轉化為溫暖感較強、更豐富、更細膩、更清晰、更強烈的聲音。

相對于飛利浦，SIGMATEL以及炬力芯片，韓國的TELECHIPS算是MP3種的少數派。因此，很多人對這個牌子的芯片也不甚了解。所以，現在我們就為大家介紹這個系列的芯片，就算是少數派報告了。

一、Telechips公司簡介

　　Telechips這個名字相信大家多少都有所了解，這是一家韓國MP3芯片研發公司，它的MP3主控芯片產品線包括TCC72X、TCC73X、TCC76X以及最新的TCC77X系列。
?
　　采用Telechips芯片的音樂播放器總能給我們帶來驚喜。它以功能強大，音質出色著稱，像變速播放、OGG/Q10音樂格式支持、FLAC無損格式支持，USB主機（USB HOST)，MPEG4視頻播放、MP3直接編碼等等強大的功能，很早就能在Telechips方案的MP3音樂播放器上看到。
?
　　當然，好貨也不便宜。Telechips的MP3芯片因?yàn)樾枰獜?fù)雜外圍電路的配合，因此成本比起單芯片方案（Sigmatel、矩力）來說要高出很多，而且由于開發技術難度較高，僅在韓國MP3品牌廠商中采用較多，售價自然也不會很便宜。比如三星的采用TCC766主控的T7FX 1G版售價高達1399元，而采用TCC770主控的iAudio U3 512M版售價就高達1350元，這些價位并不是一般人能夠承受的。

二、Telechips主流芯片

　　TCC72X和TCC730系列是2004年的產品，目前均已停產，目前Telechips主推的是TCC76X系列。

　　TCC76X系列共同的特征是，采用32位的ARM940T精簡指令集處理器內核，運行速度高達140MHz，可外掛4 到8Mbit的 NOR閃存（用于存放固件），及16～64Mbit的SDRAM內存（用于運行大型程序），也可外接高品質音頻芯片（TCC763/764/768為內置）。

圖為：采用TCC760芯片的臺電 TL-T19，1GB售價699元

　　TCC760是TCC76X系列中的基礎型號，內存、音頻芯片、NOR閃存均為外接形式，靈活性高。目前國內市場能見到的，采用此款芯片的音樂播放器只有臺電的兩款產品：C150和T19。

　　TCC766實際上就是在TCC760的基礎上，整合了1MB NOR閃存 +WM8731音頻芯片 + USB2.0模塊。由于WM8731指標不如WM8750，并且整合到主控芯片上后，也受到一定干擾和影響，所以音質上不如獨立音頻芯片架構那樣音質優秀。但是，整合的緊湊的設計卻有利于縮小產品體積。

　　TCC767與TCC766的唯一區別是取消了內部音頻芯片，使得廠商可以外接高品質音頻芯片來提升音質。

　　TCC770—TCC77X系列是Telechips最新推出的新產品，主要的特點是應用了全新的0.13um工藝制造，并配備更高效的ARM946 微處理器核心，在提升運行效率的同時，大幅度降低了耗電量，續航能力提升了約1倍左右。目前，基于TCC77X的音樂播放器僅有兩款，那就是iAudio的最新款的U3和I6。

三、Telechips主流芯片有什么優勢？

　　總結一下，先對于其它主控芯片，Telechips主要優勢集中在以下幾點：

1.執行速度快

　　Telechips一直堅持采用強大的32位ARM精簡指令集處理器（RISC）架構， 指令執行速度遠遠超過同類MP3主控芯片（一般采用8位、16位微控制器）。例如，TCC76X解碼芯片核心采用主頻高達140MHz的ARM9 RISC處理器，播放高碼率MP3/WMA時更流暢，能完美支持500KPS碼率的OGG/Q10音樂格式，也能支持碼率高達1000KPBS的FLAC等無損壓縮格式。同時也具備強大的視頻播放能力：韓系三星T8/KS400可以用15FPS的速度播放160×128像素的MPEG4視頻，而臺電T19則可以20FPS的速度播放MPEG1視頻及220×176像素的MPEG4電影視頻。

　　同時，高速執行能力也使JPEG圖片解碼也更迅速，瀏覽圖片時的優勢很明顯。(飛利浦PNX 0102解碼芯片采用60MHz ARM7處理器核心，最常見的Sigmatel 3520芯片的主頻是75MHz，微控制器為16位，炬力2085的微控制器為8位的Z80)

2.系統穩定性強

　　許多用戶在檢查MP3容量的時候，都會發現容量比標稱值要少。這里除了換算方法的問題外，系統固件也占據了一部分閃存空間。而TCC76X則采用獨立的高穩定性NOR Flash芯片來單獨存放系統固件，不像其它的方案，把大部分的系統軟件儲放在原屬用戶的NAND閃存里面，NAND閃存是用戶存放歌曲的空間，讀寫頻繁，再加上NAND閃存本身不如NOR閃存穩定，所以系統固件崩潰的可能性高，這也是許多用戶為什么要要經常刷新固件解決莫名其妙的問題，甚至回廠返修的的原因之一。這種架構可以顯著提高M(jìn)P3的穩定性，但缺點是成本和技術難度較高。目前只有Telechips等少數高端方案采用。

3.可外接大容量內存，爆音少

　　爆音一直是許多MP3存在的一個不大不小的問題。對于爆音，廠商、用戶都各有各的說法，但這不規律偶爾出現的爆音的確對專注欣賞音樂的用戶是一個打擊。產生爆音的兩個主要原因是解碼芯片運行速度和內存空間的大小。廉價MP3采用的的低端解碼芯片一般都是采用內置的幾百KB的緩存，沒有外接的內存空間，在加上處理大量數據時核心速度不高，產生爆音也是在所難免的。即使知名解碼芯片也不例外。

4..支持格式豐富

　　Telechips芯片的另一大特點是支持的格式豐富，除了支持常見的MP3/WMA/WAV格式外，還支持CD級音質的OGG格式及不太常見的ASF格式。由于Telechips芯片采用ARM架構，理論上說通過固件升級，能支持現有任何媒體格式，這也是一個很大的優勢。韓國的iAudio公司已經開發出了對FLAC無損壓縮格式的支持，據傳聞臺電科技也即將推出對應T19的無損音樂格式支持固件，如果消息屬實的話，那么徹底拋棄CD隨身聽的時候己經不遠了。

四、視頻播放能力

　　目前支持視頻播放的MP3主控芯片主要有三種，一時珠海炬力的ATJ2085/2097解碼芯片，支持MTV和AMV視頻格式，二時美國Sigmatel公司STMP35XX系列，支持SMV格式視頻播放；第三種就是Telechips，支持MPEG4格式直接解碼。此外，最新的福建瑞芯也支持AVI格式直接解碼播放。

　　事實上，無論是炬力的AMV，還是Sigmatel的SMV，其視頻播放的原理其實是一組JPEG格式的圖片連續播放，配以單聲道的PCM伴音，無論是視頻和音頻難以令人滿意。這也是傳統的DSP架構主控芯片的局限性所至，無法實現視頻直接解碼。

　　而支持直接專業MPEG4視頻格式的主控芯片目前只有兩種：Telechips和福建瑞芯Rock chips。這也是基于ARM核心處理器的優勢：擁有強大的運算能力和內存，只需要搭配相應的軟件代碼，就能實現多種格式的媒體文件播放。
