噪聲系數測量方法
2011年04月28日 11:49 微波射頻網 作者：Spring 用戶評論（0）
在無線通信系統中，噪聲系數(NF)或者相對應的噪聲因數(F)定義了噪聲性能和對接收機靈敏度的貢獻。本文詳細闡述這個重要的參數及其不同的測量方法。
噪聲因數和噪聲系數
噪聲系數有時也指噪聲因數。兩者簡單的關系為：
NF=10*log10(F)
定義噪聲系數(噪聲因數)包含了射頻系統噪聲性能的重要信息，標準的定義為：
?
從這個定義可以推導出很多常用的噪聲系數(噪聲因數)公式。
?

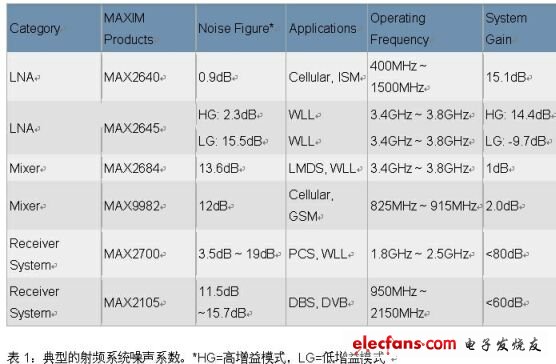

噪聲系數的測量方法隨應用的不同而不同。從表1可看出，一些應用具有高增益和低噪聲系數(低噪聲放大器(LNA)在高增益模式下)，一些則具有低增益和高噪聲系數(混頻器和LNA在低增益模式下)，一些則具有非常高的增益和寬范圍的噪聲系數(接收機系統)。因此測量方法必須仔細選擇。本文中將討論噪聲系數測試儀法和其他兩個方法：增益法和Y系數法。
使用噪聲系數測試儀

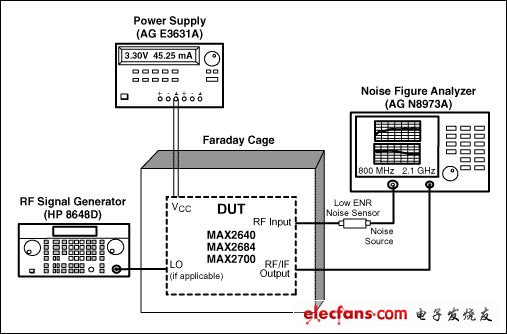

噪聲系數測試/分析儀在圖1種給出。
?
圖1。
- 第 1 頁：噪聲系數測量方法
- 第 2 頁：噪聲系數測試儀
- 第 3 頁：Y因數法
本文導航
