電話轉接電路
2011年07月07日 11:40 本站整理 作者：網絡 用戶評論（0）
本裝置以最少的元器件能有效解決一根電話外線并接多部電話，雖然利用率高，但保密性太差這個問題。用電話時先摘機者有優先權，后摘機者無聲；接電話時甲、乙兩部電話同時振鈴，先摘機者在優先權，后摘機者無聲。通話時甲、乙機相互保密。
元器件選擇與制作:
電路中電容C1、C2的作用一是為鈴流和話音提供交流通路；二是防止撥號時繼電器產生跳動。一般都用1000u的電解電容。繼電器選用單刀雙擲（5腳），線圈工作電壓為9V的。整個裝置在接入時須分清外線的正負。
工作原理:

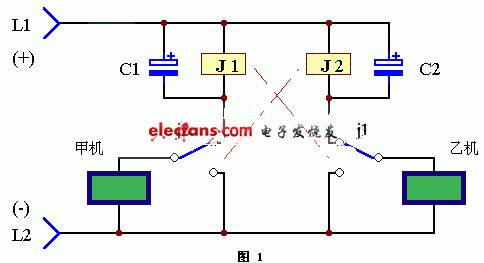

電話轉接電路原理見圖1。甲、乙兩部電話通過繼電器J1、J2并接在一條外線L1、L2。圖中狀態繼電器J1、J2均處于釋放狀態。故甲、乙兩部電話機均與外線接通。當有電話呼入時，鈴流電壓通過耦合電容C1、C2使兩部電話機均振鈴。假設甲機先摘機，則繼電器J1提供了直流通路，其觸點吸合（即動觸點由上方轉換為下方），從而切斷了乙電話機的通路。如果是乙電話機先摘機，類似的，則把甲電話機通路切斷，由此完成了互相保密的功能。用電話時，誰先摘機誰就先占用外線路，后摘機無聲。
?
?
