WAP協議研究—彩信的傳輸
彩信(MMS)和WAP瀏覽器是WAP協議的兩大主要應用。WAP協議有點復雜，也算是SmartPhone中的核心技術之一吧，它包括WDP/WTP/WSP這一套傳輸協議，也包括WML/和SMIL這樣的內容表示協議。去年花了一點時間去研究它，后來該任務取消了，所以沒有搞得太透徹。今年要真正使了，現在繼續研究，主要側重于它的實現。這里記錄一些研究筆記，本文是關于彩信的。
?

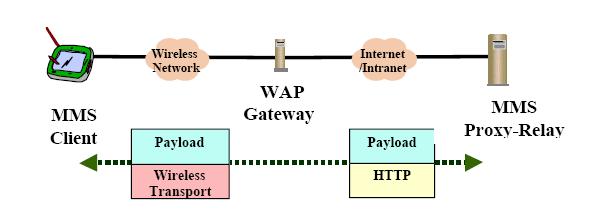

彩信的架構。彩信和其它WAP應用的架構差不多，都要經過WAP Gateway中轉。要注意的是彩信并非直接投遞給接收方，而是像郵件一樣，先發送給一個中間服務器MMS Proxy-Relay。MMS Proxy-Relay暫時保存彩信，然后通過push協議給彩信接收方發送一個通知，彩信接收方收到通知后從MMS Proxy-Relay上獲取彩信內容。MMS Client和WAP Gateway之間用WAP傳輸協議傳輸，而WAP Gateway和MMS Proxy-Relay之間走傳統的TCP/IP協議。
?彩信的交互過程。對彩信客戶端實現者來說，我們主要關心：彩信發送方與MMS Proxy-Relay之間的交互和彩信接收方和MMS Proxy-Relay之間的交互，這包括下列幾個過程。

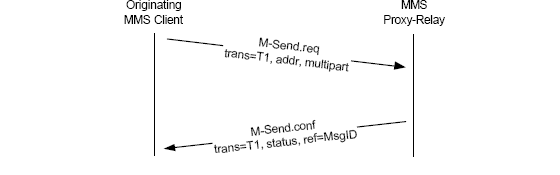

l???????? 發送過程。這是彩信發送方把彩信發送給MMS Proxy-Relay的過程，MMS Proxy-Relay在收到彩信后會給發送方一個確認消息。
l???????? 通知過程。為了把彩信投遞給接收方，MMS Proxy-Relay要通過PUSH協議給接收方發送一條彩信通知消息，這個消息通常是一條特殊短信，里面包含彩信的位置URL。
l???????? 彩信接收。接收方收到彩信通知后，從中取出URL，然后通過標準的HTTP GET請求從MMS Proxy-Relay上獲取彩信。
l???????? 彩信回執。當MMS Proxy-Relay成功的通知彩信接收方后，它會給彩信發送方發送一個消息表明彩信投遞成功。
l???????? 彩信閱讀回執。彩信閱讀回執是一條新彩信，它的傳遞過程和普通彩信沒有什么差別，只是不能再有閱讀回執。
?
彩信的PDU。PDU即協議數據單元，對應前面每種消息的消息格式。彩信的PDU和HTTP協議極為類似，當然相對來說要簡單多了。它定義了一些常用的消息域，有的消息域是公有的，每種消息都可以使用，有的消息域是專用的，只有特定的消息才能使用。除了常用的消息域外，也可以自定義消息域，自定義消息域以X-打頭，但不能以X-Mms-打頭。常用的消息域如：
l???????? X-Mms-Message-Type
l???????? X-Mms-Transaction-ID
l???????? X-Mms-MMS-Version
l???????? Date
l???????? From
l???????? To
l???????? Cc
l???????? Bcc
l???????? Subject
l???????? X-Mms-Message-Class
l???????? X-Mms-Expiry
l???????? X-Mms-Delivery-Time
l???????? X-Mms-Priority
l???????? X-Mms-Sender-
l???????? Visibility
l???????? X-Mms-Delivery-Report
l???????? X-Mms-Read-Reply
l???????? Content-Type
?
PDU的類型有：
l???????? 發送請求。m-send-req
l???????? 發送確認。m-send-conf
l???????? 彩信通知。m-notification-ind
l???????? 通知回應。m-notifyresp-ind
l???????? 獲取彩信回應。m-retrieve-conf
l???????? 彩信回執。m-delivery-ind
?
?
獲取彩信只是一個普通的HTTP GET請求，而沒有專門的PDU。
?
彩信的PDU編碼。彩信PDU在語義上與HTTP協議類似，但是其編碼方式并不一樣，為了充分利用帶寬，彩信PDU采用二進制方式編碼。其編碼規則很簡單，預定義的消息域的KEY都有唯一的單字節編碼，如：
?
而消息域的Value部分，如果只有幾個固定的可選值，這幾個值也用單子節的編碼，由于這些值只出現在特定的上下文中，所以無需要全局唯一。
