電阻式觸摸屏原理及分類(FLASH演示版)

電阻式觸摸屏之設計主要又可區分為四線式、五線式、八線式。各個工作原理不盡相同，以下將簡略介紹。

四線式：

四線式的觸摸屏因成本及技術層面較為成熟等因素，幾乎是所有觸摸屏業者最基本的生產規格。以電阻式的技術來說，四線式的規格約占了50％以上的市場占有率。其主要組成包括一片氧化銦錫導電玻璃ITO Glass，以及一片ITO Film導電薄膜，一般而言，ITO Glass與ITO Film導電后均使用+5V的電壓（亦有廠商使用不同于+5V的電壓）。在這兩層導電體的中間以隔球Spacer將ITO Glass與ITO Film區隔開分開，其目的在避免無觸摸時造成短路而產生誤動作。

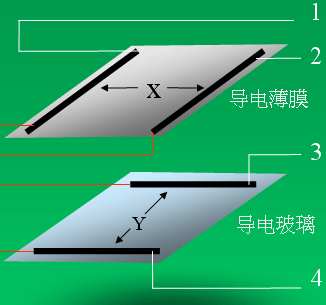

四線式之主要工作原理為將上部及下部各視為負責X軸及Y軸座標的工作。在ITO Glass與ITO Film的四周邊緣各加裝兩條導電線路，同時于兩端各設定一固定電壓，使其成為一個均勻的電場。如以上層為X軸，（X+, X-）送出（5, 0）V的電壓。由于在上下部間Dot Spacer為阻隔，使上下兩層絕緣。

但若以手指、筆或其他介質對面板觸壓，便可使上下層接觸造成短路，產生壓降，由Y軸負責傳送（此時僅X軸導電，Y軸并未導電僅負責傳輸）， Y軸導電層所量測的電壓值由X軸負責傳送（此時僅Y軸導電，X軸并未導電僅負責傳輸），如此迅速交替將所測得的類比信號之座標位置經由控制器轉換成數位信號，再將數位信號的座標值傳送至Host端，便可得知觸壓點進而對主機進行存取的動作。

五線式：

其主要組成方式與四線式大致相同，將ITO Glass與ITO Film分成上下兩層導電層，導電后亦使用+5V的電壓。中間亦以Spacer將上下兩個導電層分開。其最大的不同在于四線式上下層分別控制X軸與Y軸各兩條導電線。但五線式則由下部導電層來控制X軸與Y軸的四條線。

而上層則全權負責量測將X軸與Y軸所觸壓的電伏。所偵測到的電壓值傳送給控制器后取得座標，經轉換后將數位信號傳送至主機。由于上層為一個均勻的導電層的，任何一個點都可以負責傳輸電壓的工作，故較四線式的產品耐用度高，在稍惡劣的環境下亦能維持一貫的靈敏度與準確性。

八線式：

嚴格來說八線式產品其實是四線式產品的延伸，為了避免因受環境的影響或其他周邊設備導致電壓的的讀取值有所誤差，于是除上下導電層的4條引線外各再增加一條參考線，共計8條。其目的在于能讀取更實際的電壓值以提升操作的精準度。

FLASH演示
