Catalyst CA8500 系列交換機

可擴展性及投資保護
　　Catalyst 8540先進的交換機結構可在單個機柜中支持多個OC-48接口，從而允許交換機間鏈 路集合多個OC-12MPOA客戶機。
　　
　　Catalyst 8540系列對現有端口適配器模塊(PAM)的投資進行全面保護的同時，可將骨干網交 換容量從5Gbps擴展到10Gbps、20Gbps甚至更高。
　　
　　Catalyst 8540基于一種單級共享內存的結構，可帶有高達1,000,000個緩沖信元，從而確保既使是最具破壞性的數據突發事件都能得到保護，而不致于產生數據損失。單排隊點可實現用最高水平的控制和對單個隊列進行管理。運用Cisco IOS軟件可獲得先進的業務流量管理、per-VC隊列、業界流的層次型PNNI及對LANE/MPOA的支持,確保在一個業已證明的平臺上實現最高級別的功能性。Catalyst 8540只有兩英尺多高，與龐大的、功能單一的ATM交換機形成鮮明對比，這個龐大的ATM交換機只能使企業退回到主機時代。
　　
　　最高可用性
　　Catalyst 8540傳達了Cisco 公司對實現全面抗故障網絡的承諾。交換機的電源設備、控制器模塊、交換機模塊及接口均可拆卸，確保了維修期間的正常運行。這一重要優勢連同Cisco SSRP和HSRP、PNNI和從MPOA客戶機引出的雙PHY鏈路可為企業實現一種完全容錯的ATM骨干網。
　　
　　Catalyst 8540 的控制功能是1:1 冗余的，它與Cisco IOS HSA一起保證軟件升級期間的最高可用性。交換功能在單個交換機模塊出現故障時受到全面保護。AC或DC電源是完全冗余的、共享負載、而且可熱插撥交換的。平臺提供全面的PVC保護，同時對OC-12、OC-48端口可提供SONET自動保護交換(APS)。
　　
　　ATM及IP業務
　　Catalyst 提供業界一流的ATM論壇PNNIv1.0協議的實現、全分級路由選擇PNNI及標簽交換 功能。所有上述控制協議可并行運行并提供基于R5000的控制器模塊設計給出設定的最高性能。此外，CiscoIOS軟件還提供幾種增值PNNI及UNI信令功能、ATM NSAP訪問表、PNNI閉合用戶群(CUG)以構建ATM虛擬專用網絡(VPN)。所有上述先進功能及高可用性特點可通過實施ATM論壇管理信息規程進行監控、管理。Cisco在ATM遠程監控(RMON)和ATM記帳MIB技術方面的領先，實現了分別收集LANE客戶機特定的和per-flow統計數據的功能。

　　
　　計時與時鐘分布

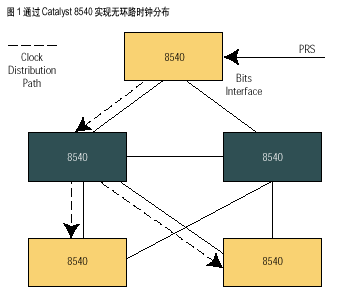

　　在數據網上支持話音業務需要精確的時鐘源及通過交換機網絡的時鐘信號分布。Catalyst 8540在任何一個接口都可接收到基本參考資源，并提供可選的網絡時鐘模塊(NCM)，該模塊帶有用于時鐘輸入的BITS計時接口。NCM上的Stratum 3級時鐘在丟失源計時時繼續提供精確的計時。網絡的時鐘分布若未經設置即提供則可在丟失源計時時產生一個時鐘計時環路。Cisco IOS軟件中的時鐘分布算法為無環路分布提供時鐘信號，因此在交換機或接口產 生故障時可繼續正常工作。
　　

　

　　技術說明
　　
　　Catalyst 8540
　　
　　帶ATM底板和風扇支架的13個插槽機柜
　　冗余、自感的負荷共享電源
　　AC或-48VDC有電源供選擇
　　交換機模塊提供512K信元緩沖的40-20-Gbps全雙工交換
　　用于ABR-ER及統計數據收集功能的可選交換功能卡
　　有64MB DRAM的基于R5000的控制器模塊
　　有BITS計時接口及內置Stratum-3時鐘的網絡時鐘模塊
　　用于支持Lightstream1010 PAM的可選SuperCarier模塊(SuperCAM)
　　
　　可選電纜導管
　　所有現有Lightstream1010PAM及新型Catalyst 8540接口模塊
　　8MB閃存可擴大到16MB
　　64MB標準DRAM系統存儲器
　　用于帶外管理的以太網端口
　　
　　機柜規格
　　機柜：高5寬5深：25.25517.3518.25in (64.14543.9546.36cm)
　　凈重量：70 lb (31.7kg)
　　全負載重量：160 lb (72.5kg)
　　遠程及交換機處理器：高5寬5深：1.2514.4516.0in (3.0536.6540.6cm)
　　線路模塊：高5寬5深：1.2513.0510.0in (3.0537.0525.4cm)
　　最大電流：12A@115VAC,60Hz 6A@230VAC,50Hz
　　自感范圍：100-127/200~240VAC,8/4A,47-63Hz
　　
　　符合規范
　　CE Marking
　　流量管理
　　
　　恒定比特率(CBR)
　　
　　實時可變比特率(RT-VBR)
　　
　　非實時可變比特率(NRT-VBR)
　　
　　可用比特率(ABR)+最低信元速率(MCR)
　　
　　不定比特率(UBR)+MCR
　　
　　不定地率(UBT)
　　

　　交換機模塊
　　10Gbps內存共享輸出緩沖結構
　　每交換機模塊256K的共享信元緩沖內存
　　支持每模塊64OC-3端口
　　
　　控制模塊
　　R5000 100-Mhz外部時鐘處理器
　　64MB DRAM默認
　　一個以太網端口
　　一個串行端口,一個輔助端口
　　數據及指令的256K Layer 2高速緩存
　　向基于硬件的分段與重裝(SAR)交換的622-Mbps 端口
　　備用元件的CPU間通信信道
　　8Mb閃存
　　256K非易失RAM(NVRAM)
　　
　　網絡時鐘模塊
　　兩個T1/E1 BITS接口
　　DB-9報警接頭
　　19.44Mhz的輸出時鐘
　　Stratum-3質量本地時鐘
　　空轉精度：+-4.6*10-6
　　24小時延續計時穩定性+-0.37PPM
　　符合Bell Core GR1244及GR253
　　
　　連接
　　支持有可配置邊界的全8比特虛擬通道識別符(VPI)及16比特虛擬信道識別符(VCI)
　　總虛擬連接達256,000個
　　VC及虛擬通道(VP)交換，VP隧穿，VC合并，VP多路復用
　　PVC，SVC，SoftPVC，SoftPVP
　　F4及F5操作管理與維護(OAM)段，端到端遠程偏轉識別(RDI)及報警指示信號(AIS)
　　基于OAM的IP聲脈沖或ATM地址
　　
　　信令及路由選擇
　　UN13.0,3.1及4.0
　　ILM14.0
　　ATM NSAP及E.164地址支持
　　單級、全分級PNNI、Internet-Interswitch Signaling Protoco(IISP) 路由選擇協議
　　ATM VPN 的PNNI CUG
　　繞行優化的Soft PVC 及Soft PVP
　　支持基于每天限時策略的ATM信令及ILMI接入單
　　Anycast支持
　　與微軟NetMeeting有關的增強功能
　　
　　ATM網際互聯業務
　　LAN仿真配置服務器(LECS)，LAN仿真服務器(LES)，以太網及令牌環仿真LAN(FLAN)廣播，未知服務器，MPOA
　　Cisco用于LANE及MPOA的簡單服務器冗余協議(SSRP)
　　RFC 1577地址分辨協議(ARP)服務器
　　標簽交換
　　
　　管理及監控
　　用于交換及控制器模塊的主要備用及狀態LED
　　接口模塊的TxIRx及鏈路顯示器
　　終端控制臺端口和調制解調器附加輔助端口
　　用于帶外監控的以太網端口
　　通過電纜管理括弧進行電纜管理
　　端口及PVC/PVP電路探視
　　ATM論壇標準及企業MIB的實施，包括但不限于：AToM MIB RF C1695，SVC MIB，ILM IMIB，PNNIv1.0 MIB，ATM信令及診斷MIB，ATM RMON MIB，ATM記帳MIB
　　用于交換機配置及故障排除的基于文本的CLI
　　通過多級口令，TACAS+，AAA的設備級安全性
　　分別保存于NVRAM及Flash的配置及圖像文件
　　網絡及Flash boot(快速啟動)
　　運用普通文件傳輸協議(TFTP)的圖像上載/下載
　　用于帶內管理的LAN客戶機及RFC 1577客戶機
　　
　　可互操作性
　　Cisco BP XR
　　Cisco IG XTM
　　Cisco AXIS
　　Cisco 7500/17200/4500/4700
　　Catalyst 5500/5505/5000/3000
