PT2262/2272是***普城公司生產的一種CMOS工藝制造的低功耗低價位通用編解碼電路，PT2262/2272最多可有12位（A0-A11）三態地址端管腳（懸空，接高電平，接低電平），任意組合可提供531441地址碼，PT2262最多可有6位（D0-D5）數據端管腳，設定的地址碼和數據碼從17腳串行輸出，可用于無線遙控發射電路。

　　編碼芯片PT2262發出的編碼信號由：地址碼、數據碼、同步碼組成一個完整的碼字，解碼芯片PT2272接收到信號后，其地址碼經過兩次比較核對后，VT腳才輸出高電平，與此同時相應的數據腳也輸出高電平，如果發送端一直按住按鍵，編碼芯片也會連續發射。

　　當發射機沒有按鍵按下時，PT2262不接通電源，其17腳為低電平，所以315MHz的高頻發射電路不工作，當有按鍵按下時，PT2262得電工作，其第17腳輸出經調制的串行數據信號，當17腳為高電平期間315MHz的高頻發射電路起振并發射等幅高頻信號，當17腳為低平期間315MHz的高頻發射電路停止振蕩，所以高頻發射電路完全收控于PT2262的17腳輸出的數字信號，從而對高頻電路完成幅度鍵控（ASK調制）相當于調制度為100％的調幅。

　　單片機解碼思路

　　紅外線經一體化接收模塊解碼后送到單片機的外部中斷0，單片機設置外部中斷下降沿觸發（即外部中斷0為跳變沿觸發方式，從高到低的負跳變觸發進入中斷處理函數進行解碼操作）；

　　首先我們把T0設置為16位定時器模式，工作在定時狀態，初始化值為0，在晶振的工作頻率為11.0592MHz時計滿最大值計數值的時間為：71111us。由于同步碼周期與地址數據周期都遠小于定時器0的定時時間，所在定時器0正常工作時，是不會溢出的；

　　T1用作延時，設置其定時為1ms（本示例中沒有用到T1功能）；

　　在EX0=1（外部中斷0啟動）并且EA=1（使能所有中斷）后，當下降沿到來時進入到中斷處理函數，T0在TR0的控制下啟動與停止計時；

　　當接收到下降沿后，先判斷當前的電平狀態，檢測到是低電平時則把T0計時器歸零開始計數低電平的時間寬度，電平狀態發生變化時停止計數。取TH0和TL0之和即可根據該低電平的時間寬度值來識別是否為同步碼。只有先識別出同步碼，才開始接收后續脈沖數據進行24位解碼操作。

　　判斷電平寬度，檢測是否為同步碼時，事實上超過10ms即有可能為同步碼。初步找出同步碼后，根據同步碼低電平寬度取得寬脈沖低電平寬度值，根據同步碼低電平寬度取得窄脈沖低電平寬度值，由上面的PT2262編碼格式圖可以看出，同步碼低電平持續時間是寬脈沖低電平持續時間的32倍，是窄脈沖低電平持續時間的10（或11）倍，后續的24位數據的寬、窄脈沖低電平持續時間寬度進行比較，滿足一定的范圍時，即可解析出發射端送出的編碼。那么實現PT2262解碼原理是什么呢？一起來了解一下。

　　單片機實現PT2262解碼原理

　　1、ASK調制：

　　“幅移鍵控”又稱為“振幅鍵控”，也有稱為“開關鍵控”（通斷鍵控），所以又記作OOK信號。ASK是一種相對簡單的調制方式。幅移鍵控（ASK）相當于模擬信號中的調幅，只不過與載頻信號相乘的是二進制數碼而已。幅移就是把頻率、相位作為常量，而把振幅作為變量，信息比特是通過載波的幅度來傳遞的。二進制振幅鍵控（2ASK）， 由于調制信號只有0或1兩個電平，相乘的結果相當于將載頻或者關斷，或者接通，它的實際意義是當調制的數字信號為“1”時，傳輸載波；當調制的數字信號為“0”時，不傳輸載波。一般載波信號用余弦信號，而調制信號是把數字序列轉換成單極性的基帶矩形脈沖序列，而這個通斷鍵控的作用就是把這個輸出與載波相乘，就可以把頻譜搬移到載波頻率附近。

　　2、幾個周期：

　　2.1、時鐘周期：也稱為振蕩周期或晶振周期，定義為時鐘頻率的倒數，即晶振的振蕩頻率的倒數，計為：T（時）=1/f（osc）。時鐘周期是計算機中最基本的、最小的時間單位。在一個時鐘周期內，CPU僅完成一個最基本的動作。對于某種單片機，若采用了1MHZ的時鐘頻率，則時鐘周期為1us。

　　2.2、狀態周期：狀態周期是振蕩周期的二倍。振蕩周期也稱為晶振周期，振蕩周期是單片機的基本時間單位。振蕩脈沖經二分頻成為時鐘信號，時鐘信號的周期稱為狀態周期。若時鐘晶振的振蕩頻率為fosc，則時鐘信號的狀態周期Tosc=（1/fosc）*2。（即為振蕩頻率的倒數的2倍）。例如：晶振頻率為12MHZ，則時鐘周期Tosc=（1/12us）*2。

　　2.3、機器周期：單片機的基本操作周期。在計算機中，為了便于管理，常把一條指令的執行過程劃分為若干個階段，每一階段完成一項工作。例如，取指令、存儲器讀、存儲器寫等，這每一項工作稱為一個基本操作。一個操作周期內，單片機完成一項基本操作。

　　2.4、指令周期：執行一條指令所需要的時間，一般由若干個機器周期組成。指令不同，所需的機器周期數也不同。對于一些簡單的的單字節指令，在取指令周期中，指令取出到指令寄存器后，立即譯碼執行，不再需要其它的機器周期。對于一些比較復雜的指令，例如轉移指令、乘法指令，則需要兩個或者兩個以上的機器周期。

　　綜上所述：一個機器周期 = 6個狀態周期 = 12個時鐘周期。

　　3、位碼：

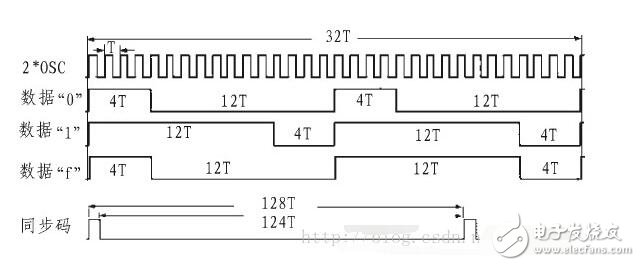

　　紅外編碼波形的基本單位，為分AD（地址碼、數據碼）位和SYNC（同步碼）位，每“位”波形由兩個脈沖周期構成，每個脈沖周期含有16個時鐘周期。位碼使用兩個脈沖信號表示一個編碼值，其中，兩個連續窄脈沖表示編碼值“0”；兩個連續寬脈沖表示編碼值“1”；一個窄脈沖和一個寬脈沖表示“F”，也就是地址碼的“懸空”。即每個位碼bit用2bit表示：00 或01或10表示0碼；11表示1碼。

　　如下圖所示，編碼芯片PT2262發出的編碼信號經過整形電路之后得到的脈沖波形圖。由：地址碼、數據碼、同步碼組成。地址碼和數據碼都用寬度不同的脈沖來表示，兩個窄脈沖表示“0”； 兩個寬脈沖表示“1”； 一個窄脈沖和一個寬脈沖表示“F”，也就是地址碼的“懸空”；同步碼為時間較長的低電平間隔，下圖為PT2262編碼圖：

　　如上圖，發射端每發送一次信號都會攜帶多組編碼字碼，每段編碼字碼值相同，二進制值為0B010101010101010100001100，對應的十六進制碼值為：0x55550C。從圖中可以看出，發送碼的周期是相等的，只是脈沖寬度不同（寬脈沖與窄脈沖之比為3:1）。而同步碼的低電平時間約為這個周期的8倍。

　　解碼的關鍵是識別同步碼，然后對后面的字碼的脈沖寬度進行識別，就可以解出這個編碼。PT2262每次發射時至少發射4組字碼，每組字碼由25個脈沖組成，前24個脈沖為地址和數據，最后一個脈沖和一低電平間隔組成同步碼。
