在查找、放置元件至PCB的過程中，交叉選擇元件布局可以幫您節省時間。您有沒有這樣的經歷？浪費了很多時間去查找電路板上的某個元件，最后發現，它藏在您原理圖設計中另一個完全不同的位置上？交叉選擇元件布局，可以在原理圖上有序地選擇特定元件，然后在PCB板中有序地放置。這能使您的設計井井有條，易于編輯。

交叉選擇元件布局

原理圖和PCB之間的交叉選擇和元件放置

如何使用

您不必特意更改視圖設置來交叉選擇或移動元件，這在水平或垂直分割原理圖和電路板工作空間，以便匹配原理圖和PCB布局時大有裨益。要交叉選擇元件：

1. 按住Shift 鍵，在原理圖上依次單擊想要放置在電路板中的所有元件。

2. 切換到PCB文檔，選擇Tools 》 Component Placement 》 Reposition Selected Components。

3. 單擊 PCB板，放置選中的元件。

放置在PCB上的元件會遵從在原理圖中選中的順序，從而保持設計的一致性和協調性。

元件切割線

將元件添加到現有的導線

我們都希望以最快的方式編輯設計。設計中常見的修改是，將元件添加至現存的網絡連接。一個繁瑣而冗長的方法是，刪除線段，添加元件，然后重新將元件兩側連接起來。

另一個更加有效、高產的方法，是使用DXP設置中的元件切割線功能。這樣，您可以在現存的導線上放置元件，導線會自動切斷，而不會與元件交疊。與第一種方法相比，這節省了大量的時間！

如何使用

該功能可以在Alium Designer的DXP Preferences菜單中輕松設置，步驟如下：

1. 在Altium Designer左上角，選擇 DXP 》 Preferences。

2. 在導航欄的左側，雙擊Schematic，在展開的選項中選擇 General。

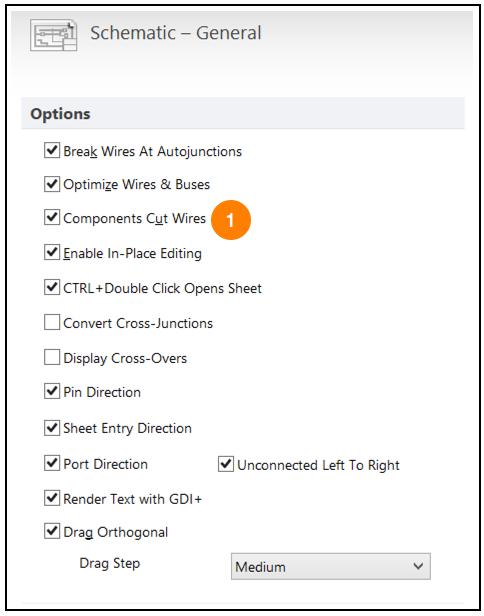

3. 在頁面的Options區域，勾選Components Cut Wires復選框（圖1）。

4. 選擇Apply，保存設置。

在DXP Preferences中設置元件切割線

保存后，您就可以打開任何可用的原理圖設計并進行測試。在設計中添加新元件，并將其放置到現有的網絡連接。您會發現，元件會自動添加，導線會切斷并建立新連接。

對齊向?qū)В╓ork Guides）

按45度輕松對齊過孔

有時，您需要在設計中精確放置對象，然而它們并不與現有網格對齊，而是按照45度、或網格線間的水平/垂直邊界進行排列。無論采用哪種方法，對齊向?qū)В╓ork Guides）功能都可以幫您精確放置元件、過孔和其他設計對象。

如何使用

對齊向?qū)в泻芏喾N，包括垂直、水平、45度。在我們的例子中會按照45度角放置過孔。

1. 選擇 Place 》 Work Guides 》 Place +45 Degree Guide。

2. 在電路板的任何位置，單擊放置對齊向?qū)А?/p>

放置+45度對齊向?qū)?/p>

現在對齊向?qū)б褦[放就緒，您可拖動所有元件、過孔和其他設計對象至對齊向?qū)В瑢?duì)齊向?qū)?huì)自動捕獲這些對象的中心線，從而在電路板上精確定位。

管理對齊向?qū)В╓ork Guides）

在電路板上放置對齊向?qū)Ш螅腥舾蛇x項用于進一步管理，包括：刪除、復制或?qū)С觥Ｒ褂脤?duì)齊向?qū)Ч芾砥鳎?/p>

1. 在工作區的右下角選擇Snap 。

2. 選擇Guides，打開 Snap Guide Manager。

點擊Menu選項，可以刪除選中的或者全部對齊向?qū)В▓D1）。

也可以選擇性地啟用或禁用每個對齊向?qū)В催x對齊向?qū)赃叺膹?fù)選框即可（圖2）。

在Snap Guide Manager中管理對齊向?qū)?/p>

網絡顏色

在PCB面板上啟用網絡顏色

有效組織網絡并將其可視化，設計會變得更加簡單。為網絡分配特定顏色，可以使電路板更加有序、易于導航，進而提升設計效率。可以為每個網絡分配單獨的顏色，也可以將其啟用/禁用，從而快速識別電路板上的特定連接。

如何使用

所有的網絡顏色都已在PCB面板上分配和禁用。要為網絡添加顏色：

1. 打開PCB面板。。

2. 在頂部的篩選列表中選擇Nets（圖1）。

3. 在Net Classes區域選擇All Nets（圖2）。

4. 右擊選中的網絡，從右鍵菜單中選擇Change Net Color。

5. 選擇適合的顏色，點擊OK。

在PCB面板中添加網絡顏色

可以重復該操作，為設計中的每個網絡添加顏色。要啟用某個特定網絡的顏色，勾選PCB面板上的網格名稱旁邊的復選框即可（圖3）。

快捷鍵

添加快捷鍵，自動打開過孔縫合功能

對于喜歡用鼠標操作來衡量生產率的工程師，快捷鍵正是設計所需。雖然幾乎每款軟件都有快捷鍵操作，但在Altium Designer中可以無限制地自定義快捷鍵。Altium Designer環境下的每個命令都是可配置的，您可以創建自己的定制工作流程來最大化生產率。來看看如何具體操作。

如何使用

這里我們會設置過孔縫合功能的快捷鍵。現在唯一能夠訪問該命令的路徑是Tools菜單，但我們希望更快地實現該功能。操作如下：

1. 選擇Tools 》 Via Stitching/Shielding

2. 鼠標懸停在 Add Stitching to Net ，按下 Ctrl + 左鍵單擊。

之后會打開 Edit Command 窗口。對于任何在Altium Designer交互界面中按下ctrl + 左鍵的操作，這個窗口是通用的。您可以在其中為特定功能自定義快捷鍵。要為過孔縫合添加快捷鍵：

1. 在 Shortcuts 區域，選擇 Primary 字段（圖1）。

2. 輸入期望的快捷鍵。例如， Shift + Z.。

3. 選擇OK ，保存快捷鍵設置。

編輯快捷鍵

現在，如果想使用過孔縫合功能，直接按下快捷鍵Shift + Z。這樣您就可以少點三次鼠標，是不是大大提升了生產力？
