0． 引言

? ? ? ? 近年來，車載和便攜式多媒體播放設備倍受人們追捧，競相推出多種設計方案。基于龍芯2F［1，2］ （LOONGSON-2F ）處理器的車載和便攜設備設計方案主要面向車載娛樂、超移動設備（UMD）、移動Internet 設備（MID）等高性能、低功耗嵌入式領域從事開發和生產的公司企業。該方案采用龍芯2F（LOONGSON-2F ）處理器為控制核心，根據車載和便攜設備工作環境和特點，采用SM502 ［3］多功能顯示控制芯片，它能夠支持多種媒體格式，可實現上網、看電視、錄制和播放音樂等功能；板載FLASH 和DDR2 內存，可獨立引導系統內核工作，利用串口作為系統終端。也可通過板載的通用PCI 和LOCAL BUS 總路線接口進行系統擴展，方便用戶進行二次開發，加之CPU 使用國產芯片，具有功耗低、價格低廉的特性，該設計方案具有較高的應用和參考價值。

　　1． 龍芯2F 處理器的功能與特點

　　本系統采用的龍芯2F（LOONGSON-2F ）處理器，是中國科學院計算技術研究所最新發布的一款64 位MIPSⅢ指令集的通用RISC 微處理器。該處理器在國內首個采用了90nmCMOS 設計工藝，面積為35nm2，典型工作頻率800MHz 下實測功耗為4~5W ，最高工作頻率可達1G；最高浮點運算速度為每秒40/80 億次雙/單精度浮點運算，片內集成了PCI/PCIX 等IO 控制器，并集成片上二級CACHE、DDR2 內存控制器，非常適合高端嵌入式領域。

　　2． 系統硬件結構 設計系統的結構框架如圖1 所示。

　　龍芯2F（LOONGSON-2F ）處理器為整個系統的控制中心，并承擔所有數據的處理任務。系統通過ICS950220 時鐘合成器產生主板上各芯片所需的時鐘，同時該芯片帶有看門狗功能。系統內存是通過處理器內部集成的DDR2 控制器擴展，考慮到PCB 印制板的面積和訪存更高的帶寬需求，采用4 片16bit 位寬的內存顆粒方案，內存容量取決于采用顆粒的容量，最大可支持1GB 內存，其工作頻率為300MHz 。通過處理器提供的LOCAL BUS 擴展512KB Flash ROM 用于系統BIOS 存儲。

　　2．1 系統電源

　　無論是車載還是便攜設備均需需采用直流電源供電，因此，節能和和高效是電源設計的主題。圖1 的電源模塊可見，本系統主板采用了+5V 的直流適配器作為供電電源，供給CPU 使用的1.2V 和供給接口電路使用的3.3V 直流電源由于通過的電流比較大，均采用效率較高的開關電源。按照常規設計，供給DDR2 和SM502 使用的1.8V 電源由3.3V 電源引入，分別由兩個線性電源（LDO）產生，本系統均改成效率較高的開關電源實現，提高了整個系統的效率，實測整個系統的功耗控制在10W 以內。

　　2 系統接口

　　1、系統通過多功能顯示控制芯片SM502 驅動各種接口，SM502 可通過PCI BUS 直接與處理器相連，支持2D 顯示加速，可提供：AC97 標準音頻接口（通過ALC203 芯片控制）、一個UBS1.1 接口、一個標準RS232 串口和一個調試串口（均由SP3232 芯片控制）、VGA 和LCD 顯示接口、ZV 視頻接口（由SSA7118 芯片控制）。

　　2、系統通過PCI BUS 采用RTL8139D 作為以太網控制芯片，提供10/100M 以太網接口。3、系統通過PCI BUS 采用uPD720102 作為USB 控制器芯片，提供三個USB2.0 接口。其中一路USB接口通過AU6331 讀卡機控制器芯片，提供一個SD/MMC 接口。

　　3． 系統軟件

　　本系統運行在LINUX DEBIAN4.0 操作系統下，其內核為LINUX 2.6.21。將Bootloarder–PMON2000 燒制在板載的BIOS ROM 中，加電后自動完成處理器、緩存、內存控制器、網絡控制器等初始化工作。同時PMON2000 擁有少量行命令集，用于啟動后對內存的讀寫校驗、板載Flash 的擦寫、IP設置、串口設置以及跟主機之間進行數據通信，包括上傳、下傳文件、接收主機下達指令等等。通過PMON2000的內部命令將LINUX 2.6.21 內核裝入內存。

　　在內存條上有一個ROM，里面保存著內存大小、行地址數、列地址數、內存的bank 數等信息，這些信息可以通過I2C 總線來訪問到。作為一種通用設計方案，要求能支持各種不同類型的內存條。而在系統的調試過程中，我們發現SM502 芯片的I2C 邏輯有bug 。因此采用SM502 的gpio 來模擬I2C 時序，實現對內存（DIMM）條信息的讀取。并利用讀取到的信息對龍芯2F 處理器的DDR2 控制器進行配置，收到良好的效果。經測試，目前該系統支持市場上的所有類型的內存條。

　　4．信號完整性設計

　　由于整個系統模塊電路體積較小，而電路的工作頻率較高，因此整個設計對信號的完整性有嚴格的要求。龍芯2F 處理器的DDR2 內存總路線工作頻率高達300MHz ，這部分電路是高速電路設計的一個瓶頸，對這部分電路仿真的結果基本上可以反映出整個電路信號傳輸?shù)男ЧＯ旅嬉訢DR2 控制信號為例，描述該問題采取的設計方法和流程。

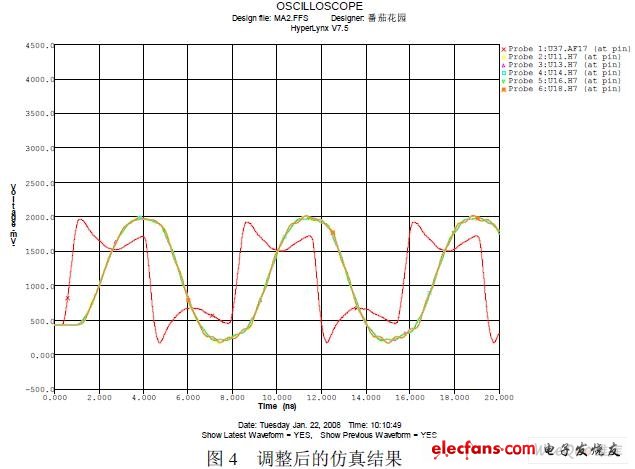

　　在實際設計中，首先利用龍芯2F 的IBIS 模型和仿真工具［4］預先確定關鍵信號的走線拓撲結構和匹配方式，由此來制定PCB 布線的約束。先提取PCB 布線前的仿真模型，通過觀察對應的仿真結果波形，可確定獲得較好信號質量的走線拓撲結構和匹配電路參數。完成PCB 布線后，再提取實際拓撲進行仿真，提取后的拓撲見圖3 所示。此時模型已包括PCB 板的疊層和阻抗控制信息，并對實際過孔進行了建模。通過調整走線并觀察仿真結果可獲得最終最佳的走線。圖4 給出了調整后的仿真結果，可以觀察到在receiver 端獲得了較好的信號質量，同時driver 端的過沖現象也在可接受的范圍內。最后在實際板極調試中再測量實際信號波形，通過調整匹配元件進行微調來確保實際信號質量的可靠性。實踐表明，基于這種方法和流程能減少信號完整性帶來的設計風險，降低調試難度。本文稿中所有仿真IC modeling 參數為typical，driver 的激勵信號為133MHz 周期信號。

　　5．小結

　　本文介紹了基于龍芯2F 處理器的車載和便攜設備系統設計過程，主要對系統硬件結構、軟件系統、信號的完整性設計、提高整機效率等關鍵技術進行了闡述。該系統結構緊湊，既能獨立工作又提供了靈活的擴展接口，具有很大的應用前景。


?
