音頻模塊

　　從圖1可以看出，音頻數據直接輸入到DM270中的DSP進行處理。

　　音頻采集與輸入

　　DM270內部的DSP是5409，有兩個多通道緩沖串行口（McBSP）模塊，用于音頻的采集接口。在筆者開發的平臺中，音頻采樣和轉換采用的是AIC23芯片。TLV320AIC23是TI推出的一款高性能的立體聲音頻CODEC，內置二級輸出放大器，支持MIC和LINE IN兩種輸入方式（2選1），并且可以對輸入輸出進行可編程的增益調節。 AIC2模數及數模轉換都高度集成在芯片內部，而且采用先進的Sigma-delta過采樣技術，可在8~96kHz頻率范圍內提供 16bit，20bit，24bit和32bit的采樣。輸入輸出信噪比可以分別達到90dB和100dB。為數碼攝像機的聲音錄放音質，提供了保證。而且AIC23與DSP內部的McBSP可以進行無縫連接。其接口如圖2。

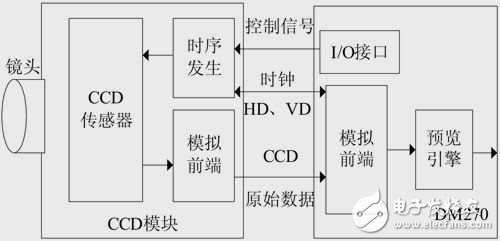

　　圖2視頻輸入模塊結構圖

　　音頻壓縮，解碼

　　在DM270中DSP的運算能力強大，可以實現多種語音壓縮編碼、解碼。下面的表格是幾種語音編碼方式的比較。

　　由表格可以看出，在保證高音質的情況下，G.711和G.726的算法復雜度相對簡單，這樣可以減少DSP的數據處理壓力，使DSP有更多的資源進行視頻數據的處理。而且G.711數據可以被QuickTime格式的影音文件支持，這樣可以增加數碼攝像機文件支持格式。G.726為可變碼率編碼，數碼攝像機用戶可以根據存儲空間來選擇。

　　在筆者開發的平臺上，分別實現了G.711與G.726算法及QuickTime文件的錄放功能。

　　系統軟件設計

　　在筆者開發的系統中，因?yàn)镈M270的ARM核為ARM7TDMI，沒有內存管理單元（MMU），所以采用uClinux作為嵌入式操作系統同標準的Linux相比，uClinux最大的特點在于不具有MMU，因此很適合那些沒有MMU的處理器。由于uClinux的內核是由Linux根據所要運行的CPU裁減、修改而來。它保持了原有Linux系統的主要優點，如穩定性好，出色的文件系統支持，完善的應用程序開發，升級方便。

　　該方案的軟件平臺架構如圖5。

　　圖5 軟件架構圖

　　在用戶應用程序中主要完成三種功能：錄像功能，拍照功能，以及錄像及照片的回放功能。

　　并且可以實現三種功能的實時的相互切換。如圖6所示。

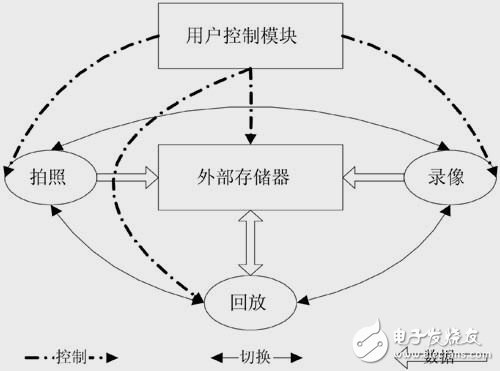

　　圖6 系統用戶程序功能切換

　　在該方案軟件系統中還移植了U-boot進行系統引導與加載，提高了整個系統的運行效率。

　　為產品系統的升級服務提供了良好的支持。

　　結語

　　本系統已經在中國農業大學信息與電氣工程學院得到實現，可以進行MPEG4、motion-JPEG錄像，JPEG拍照，以及QuickTime格式的錄制；并實現了上述錄像，拍照在LCD及電視機上的回放功能。實踐證明，這種高性能，基于DSP及ARM雙核技術的解決方案，使得產品開發應用變得更加容易，而且使用的系統軟件可以隨時升級，可以按照用戶的要求進行定制，甚至做到DIY，為產品的盡快進入市場奠定了基礎。
