BJ5612是一塊包括亮度通道,解碼矩陣,箝位電路及行場消隱的視放矩陣.它的主要功能有視頻放大,亮度箝位及亮度控制,色差放大及箝位,基色矩陣和消隱等.應用實例如圖所示.

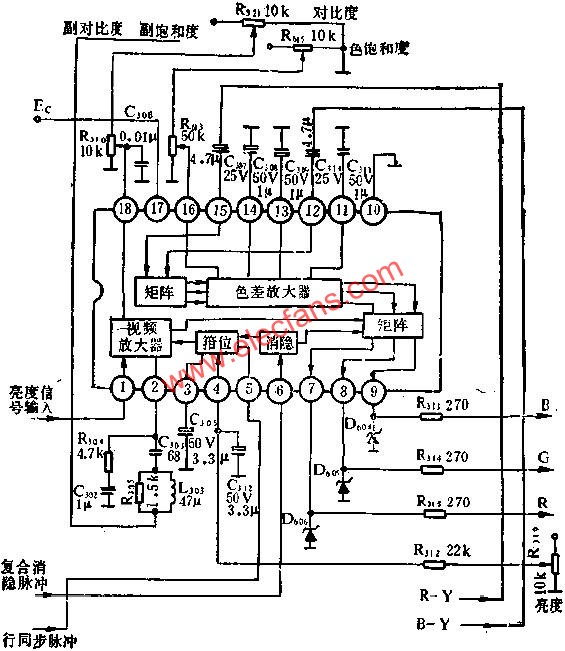

BJ5612方框圖和外圍電路圖 www.zgszdi.cn

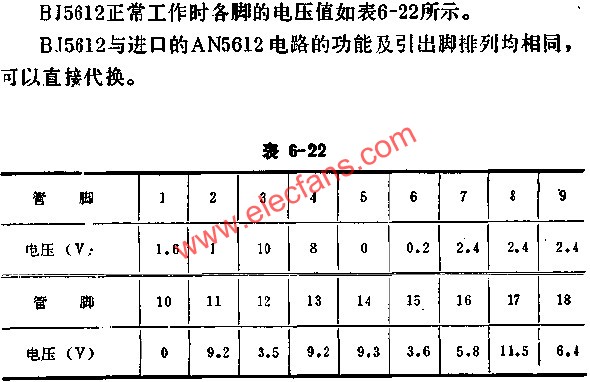

BJ5612正常工作時各腳的電壓值 www.zgszdi.cn
