自MonitorMaster 1代發布以來，已經在十幾個可靠性測試項目中，幫助客戶監控每個芯片的多路電壓電流，在芯片測試中及時發現異常電壓電流變化，在測試完之后，工程師可以根據記錄的電壓電流來分析問題。該系統軟硬件架構也具備普適性，可以很快改造成為其他所需系統設備，如醫療檢察儀器。

在第一代迭代的基礎上，2.0版本進行了全新的設計。軟件功能更加完善，增加了數據表格、折線圖實時顯示。保存的數據可自動使用郵件發送給客戶;新增加的Search Tool軟件可以讓客戶隨時查看芯片數據情況。同時外觀更加美觀，攜帶更加方便，運行更加穩定。

MonitorMaster是專門給芯片測試設計的大規模監控設備，可以實時監控多個被測芯片的多路輸入電壓和電流，一旦發現異常電壓電流，可以自動發郵件通知工程師。

使用MonitorMaster需要在被測電路板上添加測量芯片。在季豐設計或者客戶自己設計的電路板上都可以添加該測量芯片。季豐團隊提供技術支持。

性能特點：

實現大規模電壓電流監測，監測數量可以達到千路級別

使用“就近監測”方案，減少監測對電源影響，無需引出線纜監測

監測電流精度高，最高可以實現微安級別監測

監測電流范圍廣，最大監測電流可以達到100A

監測方案支持溫度范圍-40~125度，子控卡和待測芯片一同入爐測試

支持監測數據記錄，支持監測超標報警

支持監測數據郵件自動發送客戶郵箱

支持表格、折線圖實時顯示

圖3：使用方式

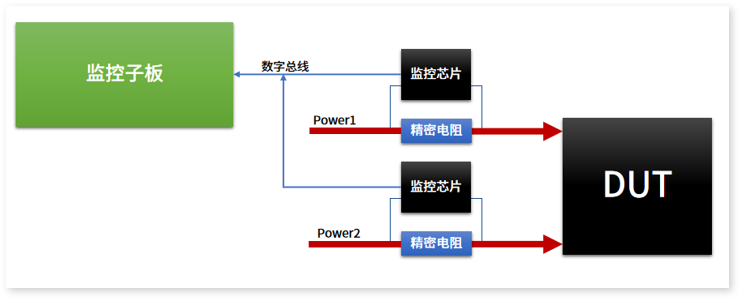

圖4：監測方案示意圖

圖5：監測設備與測試板連接示意圖

圖6：監測子板與測試板的連接實物圖

圖7：綜合運用案例

圖8：上位機監測軟件

圖9：Search Tool數據查看軟件

圖10：參數表
