微硬創新MODBUS轉PROFINET（PROFINET轉MODBUS）網關PNMD485-K20將電磁流量計接入西門子PLC1500 PROFINET網絡的使用方法：

MODBUS轉PROFINET網關網絡簡圖編輯

本案例MODBUS RTU轉PROFINET網關/PROFINET轉MODBUS RTU網關PNMD485-K20,現場的熱水電磁流量計采用的是MODBUS RTU通訊協議，支持串口通訊RS485,PLC使用的是西門子S7-1500系列PLC，現場采用PROFINET工業以太網通訊，

產品清單：

1、MODBUS轉PROFINET網關：微硬創新PNMD485-K20

2、電磁流量計：RS485 MODBUS

3、PLC：西門子S7-1500 PROFINET

4、軟件：博圖（博途）

由于電磁流量計有RS485通訊接口，支持MODBUS-RTU現場總線通訊協議，作為MODBUS從站，PLC支持 PROFINET以太網通訊協議，作為 PROFINET主站， PLC和電磁流量計的協議是不同的，電磁流量計是MODBUS-RTU，PLC是PROFINET，所以PLC是不能直接采集電磁流量計的數據的，需要通過MODBUS轉PROFINET/ROFINET轉MODBUS協議轉換模塊實現不同協議間的數據交換

本案例是某食品廠的高溫熱水殺菌項目，熱水一直在殺菌釜里面循環，需要對整個過程中的熱水流量進行監測，如果殺菌過程中流量出現了明顯的下降，則可能是殺菌的熱水量不夠，達不到殺菌標準，因此，每套殺菌釜上必須安裝一臺性能穩定的電磁流量計，本案例的目的是通過微硬創新MODBUSRTU轉PROFINET網關連接電磁流量計和PLC，目的就是為了實時對設備進行監控，對于殺菌時間，殺菌溫度，冷切時間，冷卻溫度壓力等值進行設定

MODBUS RTU轉PROFINET網關/PROFINET轉MODBUS RTU網關PNMD485-K20簡介：

PNMD485-K20型號為北京微硬創新科技有限公司（微硬創新）開發的MODBUS轉PROFINET網關PNMD485-K20，實現MODBUS轉PROFINET功能，能夠實現MODBUS接口儀表、變頻器、綜保、軟啟動器等設備接入到S71500、S71200、CPU315-2PN/DP、S7400等PROFINET網絡系統，是串口PROFINET網關的一種。

MODBUS轉PROFINET網關相關參數：

1、串口端支持的協議類型：MODBUS主站、MODBUS從站、自定義協議以及通用模式（接收式、問答式）；

2、串口參數：

①工作方式：半雙工；

②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選；

③數據位：8位；

④校驗位：無、奇、偶、標志、空格可選；

⑤停止位：1、2位可選；

3、MODBUS：

①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；

②格式：RTU格式和ASCII格式；

③功能：寫命令連續輸出、禁止輸出或逢變輸出的可選擇功能；

④每個主站最多可配置48條MODBUS命令；

在西門子博途軟件中的配置方法：ROFINET網關PNMD485-K20

1、MODBUS RTU轉PROFINET網關/PROFINET轉MODBUS RTU網關PNMD485-K20配置一：導入XML創建新項目

打開博途軟件“TIA Portal V13”創建新項目—>輸入項目名稱—>創建

2、MODBUS RTU轉PROFINET網關/PROFINET轉MODBUS RTU網關PNMD485-K20配置二：添加新設備

3、MODBUS RTU轉PROFINET網關/PROFINET轉MODBUS RTU網關PNMD485-K20配置三：選擇PLC

4、MODBUS RTU轉PROFINET網關/PROFINET轉MODBUS RTU網關PNMD485-K20配置四：添加子網設置IP

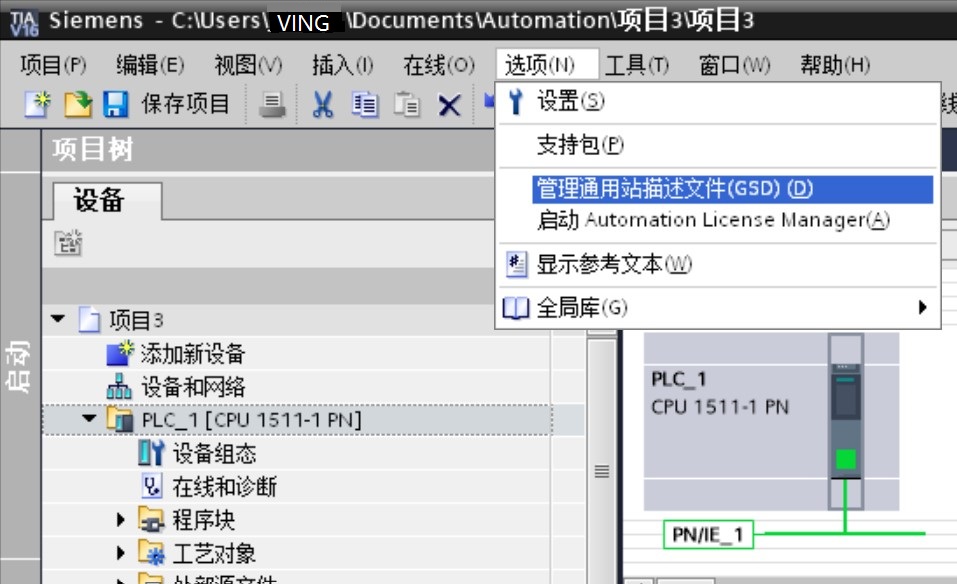

5、MODBUS RTU轉PROFINET網橋/PROFINET轉MODBUS RTU網橋PNMD485-K20配置五：添加GSD文件

6、MODBUS RTU轉PROFINET網橋/PROFINET轉MODBUS RTU網橋PNMD485-K20配置六：找到GSD所在文件夾

輯

7、MODBUS RTU轉PROFINET總線橋/PROFINET轉MODBUS RTU總線橋PNMD485-K20配置七：找到所需模塊PNMD485-K20

8、MODBUS RTU轉PROFINET總線橋/PROFINET轉MODBUS RTU總線橋PNMD485-K20配置八：設置PROFINET網關PNMD485-K20的IP及設備名稱

9、MODBUS RTU轉PROFINET網關/PROFINET轉MODBUS RTU網關PNMD485-K20配置九：添加讀寫命令并填寫從站地址及寄存器地址

10、MODBUS RTU轉PROFINET網關/PROFINET轉MODBUS RTU網關PNMD485-K20配置十：給PROFINET網關PNMD485-K20分配新的IP及設備名稱

11、MODBUS RTU轉PROFINET網關/PROFINET轉MODBUS RTU網關PNMD485-K20配置十一：給所需設備分配即可

文章總結：經過上面簡單的配置，使用相應型號的微硬創新PROFINET協議轉換網關,用戶可以很輕松的完成RS485 RS232 MODBUS RTU和PROFINET的協議轉換，在PROFINET總線協議下讀寫MODBUS設備的數據，實現RS232轉PROFINET, RS485轉PROFINET，MODBUS轉PROFINET。
