前面已經學習了時序邏輯電路中的基本單元：觸發器，這次就用其來整點活，實現計數器的設計，計數器可以說是任何和時序有關的設計都會用到他。

一. 計數器原理

計數器的功能主要就是計數，在數字系統中主要對脈沖的個數進行計數，以實現測量，計數和控制的功能，同時也可以做到分頻等功能。 同時，其也是FPGA設計中最常用的一種時序邏輯電路，根據計數器的計數值可以精確控制各個信號的狀態。

二. 實用

用計數器計數1s間隔，實現led燈每隔1s閃爍的結果。

本設計十分簡單，用一個模塊附帶簡單的輸入輸出便可以完成。 如下所示：

sys_clk:輸入時鐘，為系統時鐘

sys_rst_n:復位信號，低電平有效

led_out:輸出信號，控制LED燈的亮滅

我們的邏輯是這樣：計數器進行計數，計數到1s便給LED燈賦值，讓其發亮，就可以達到1s亮滅的結果。 所以需要計算一下，計1s需要計數多少次，如果時鐘是50MHz，也就是0.000_000_02s，計數一秒需要計數50_000_000個數才可以，不過在設計時刻視為從0開始計數，所以是49_999_999個。

接下來的設計時，為了節省寄存器資源，只計數24_999_999個，也就是1s內閃爍一次（0.5秒一次）。 這需要25位寬的計數器。

下面介紹兩種方式的計數器； 帶標志位和不帶標志位。

不帶標志位 ：設置一個cnt信號位，時鐘的每個上升沿到來時刻，cnt便自動+1，當計數器計到24_999_999的時候，清0，led_out信號取反，只要不復位，變一直計數下去。

帶標志位： 在上面方案的基礎上，添加一個cnt_flag信號，當計數器計數到24_999_999的時候先不取反，而是讓cnt_flag產生一個高脈沖，當led_out 的信號檢測到cnt_flag拉高的時候取反。

關于標志位有什么用，先挖個坑，以后說。

圖1

圖2

注意一下上面兩個圖（取自野火教材），標志位拉高的時刻并不一樣，下面的圖在N-1時刻拉高，led_out的狀態是剛剛好在0時刻轉換（慢一拍），上面的圖實際上到后來是計數計多了。 對于這種簡單的設計這個問題不痛不癢，但是對于一些要求比較高的設計來說，一秒也不能差，所以這個地方需要注意。

下面給出代碼（帶信號標志位）

module counter
 #(
 parameter CNT_MAX = 25'd24_999_999
 )
 (
 input wire sys_clk , //系統時鐘 50Mh
 input wire sys_rst_n , //全局復位


 output reg led_out //輸出控制 led 燈
 );

 //reg define
 reg [24:0] cnt ; //經計算得需要 25 位寬的寄存器才夠 500ms
 reg cnt_flag;

 //cnt:計數器計數，當計數到 CNT_MAX 的值時清零
 always@(posedge sys_clk or negedge sys_rst_n)
 if(sys_rst_n == 1'b0)
 cnt <= 25'b0;
 else if(cnt == CNT_MAX)
 cnt <= 25'b0;
 else
 cnt <= cnt + 1'b1;

 //cnt_flag:計數到最大值產生的標志信號，每當計數滿標志信號有效時取反
 always@(posedge sys_clk or negedge sys_rst_n)
 if(sys_rst_n == 1'b0)
 cnt_flag <= 1'b0;
 else if(cnt == CNT_MAX – 25'b1)
 cnt_flag <= 1'b1;
 else
 cnt_flag <= 1'b0;

 //led_out:輸出控制一個 LED 燈
 always@(posedge sys_clk or negedge sys_rst_n)
 if(sys_rst_n == 1'b0)
 led_out <= 1'b0;
 else if(cnt_flag == 1'b1)
 led_out <= ~led_out;

 endmodule

測試平臺：

module tb_counter(
    );


reg sys_clk;
reg sys_rst_n;


wire led_out;


initial begin
    sys_clk = 1'b1;
    sys_rst_n <= 1'b0;
    #20
    sys_rst_n <= 1'b1;
end




always #10 sys_clk = ~sys_clk;


counter
#(
    .CNT_MAX (25'd24) //實例化帶參數的模塊時候，當我們想要修改常數在此模塊的值的時候，直接實例化參數名后面的括號中修改即可
)
counter_inst(
.sys_clk(sys_clk),
.sys_rst_n(sys_rst_n),


.led_out(led_out)
);




endmodule

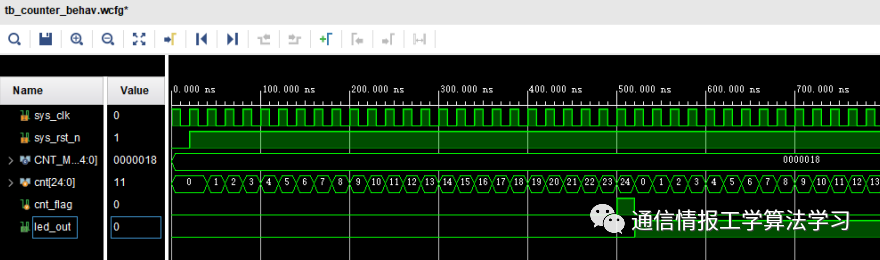

仿真波形：

到這里，問題還沒解決，在7系列的FPGA的板上，并不輸出單端口的時鐘，其是200MHz的差分時鐘。

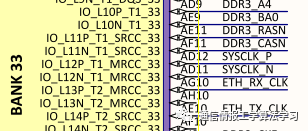

AD11和AD12差分時鐘輸出

經過查閱，調用PLL鎖相環的IP核進行差分時鐘的單端口時鐘輸出。

調用時鐘IP核，并且選擇PLL，在下面選擇差分時鐘接口。 output時鐘設置50MHz。

重新寫頂層代碼，例化時鐘。

module counter




(
//input wire sys_clk,


input wire sys_rst_n,
input clk_p,
input clk_n,


output  reg led_out
    );


reg [24:0] cnt;
reg        cnt_flag;
parameter CNT_MAX = 25'd24_999_999;


wire locked;
wire sys_clk;


clk_wiz_0 diff_2_single
(
    .clk_out1(sys_clk),


    .reset(1'b0),
    .locked(locked),
    .clk_in1_p(clk_p),
    .clk_in1_n(clk_n)
);








//cnt:計數器計數，當計數到cnt_max的時候值清0
always @(posedge sys_clk or negedge sys_rst_n)
    if (sys_rst_n == 1'b0)
        cnt <= 25'b0;
    else if(cnt == CNT_MAX)
        cnt <= 25'b0;
    else
        cnt <= cnt+1'b1;


//cnt_flag：計數到最大值產生的標志位信號，每當計數滿標志信號有效時取反
always @(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
    cnt_flag <= 1'b0;
    else if (cnt == CNT_MAX - 25'b1)
        cnt_flag <= 1'b1;
    else
        cnt_flag <= 1'b0;




always @(posedge sys_clk or negedge sys_rst_n)
    if (sys_rst_n == 1'b0)
        led_out <= 1'b0;
    else if (cnt_flag == 1'b1)
        led_out <= ~led_out;


endmodule

RTL電路如下所示：

關于kintex7差分時鐘引腳約束的問題需要注意：

這個地方只需要約束其中之一即可，另外一個不用管，如果是不清楚電平標準可以在Tcl控制臺輸入指令查詢：
