      變壓器超溫報警電路

      報警電路圖|報警器電路圖 ? 來源：電子發燒友網 ? 作者：小蘭 ? 2011-12-06 16:16 ? 次閱讀

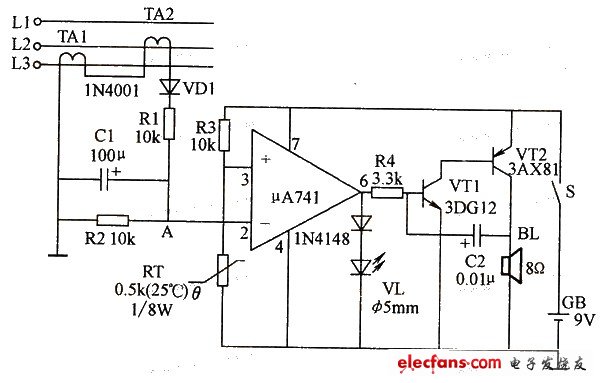

      該電路是將電流互感器TA1、TA2接于變壓器二次側某兩相線上，正溫度系數熱敏電阻器RT浸沒在變壓器油中。TA1、TA2感應出的交流電壓經VDI整流R1、C1濾波后，在A點具有一定的電位。當油溫升高后，RT的阻值也增大，使運算放大器的3腳電位大于2腳（A點）電位，在其6腳輸出高電位，使VT1、VT2與C2、BL組成的音頻振蕩器工作，于是揚聲器BI，和發光二極管VL便發出了聲光報警信號。變壓器超溫報警電路:

      變壓器超溫報警電路
