濾波器是一種用于信號處理的設備，它可以去除信號中的噪聲或干擾，保留有用的信號成分。濾波器的類型有很多，不同類型的濾波器具有不同的特性和應用場景。

1. 濾波器的基本概念

濾波器是一種信號處理設備，它可以根據信號的頻率特性對信號進行篩選。濾波器的主要功能是去除信號中的噪聲或干擾，保留有用的信號成分。濾波器通常由電阻、電容、電感等元件組成，通過這些元件的組合實現對信號的篩選。

2. 濾波器的分類

濾波器可以根據不同的標準進行分類。以下是一些常見的濾波器分類方法：

2.1 按頻率特性分類

根據濾波器的頻率特性，可以將濾波器分為低通濾波器、高通濾波器、帶通濾波器和帶阻濾波器四種類型。

• 低通濾波器：允許低頻信號通過，阻止高頻信號。
• 高通濾波器：允許高頻信號通過，阻止低頻信號。
• 帶通濾波器：允許一定范圍內的頻率信號通過，阻止其他頻率的信號。
• 帶阻濾波器：阻止一定范圍內的頻率信號，允許其他頻率的信號通過。

2.2 按實現方式分類

根據濾波器的實現方式，可以將濾波器分為模擬濾波器和數字濾波器兩種類型。

• 模擬濾波器：使用模擬電路元件（如電阻、電容、電感等）實現濾波功能。
• 數字濾波器：使用數字信號處理技術實現濾波功能，通常在數字信號處理器（DSP）或微控制器中實現。

2.3 按濾波器的結構分類

根據濾波器的結構，可以將濾波器分為無源濾波器和有源濾波器兩種類型。

• 無源濾波器：僅由無源元件（如電阻、電容、電感等）組成，不包含有源元件（如放大器、運算放大器等）。
• 有源濾波器：包含有源元件，可以提供增益和/或隔離功能。

3. 濾波器的特性

不同類型的濾波器具有不同的特性，以下是一些常見的濾波器特性：

3.1 頻率響應

濾波器的頻率響應是指濾波器對不同頻率信號的響應程度。頻率響應通常用幅度響應和相位響應來表示。

• 幅度響應：表示濾波器對不同頻率信號的放大或衰減程度。
• 相位響應：表示濾波器對不同頻率信號的相位變化。

3.2 截止頻率

截止頻率是濾波器的一個重要參數，它表示濾波器開始顯著衰減信號的頻率。對于低通濾波器和高通濾波器，截止頻率是它們區分信號頻率的關鍵參數。

3.3 帶寬

帶寬是濾波器允許通過的頻率范圍。對于帶通濾波器和帶阻濾波器，帶寬是它們的主要參數之一。

3.4 阻帶衰減

阻帶衰減是濾波器在阻帶內對信號的衰減程度。對于帶阻濾波器，阻帶衰減是一個重要的性能指標。

一、通過頻率響應判斷濾波器類型

1. 觀察頻率響應曲線

濾波器的頻率響應曲線是判斷其類型的重要依據。低通濾波器在低頻處通過信號，高頻處衰減信號；高通濾波器在高頻處通過信號，低頻處衰減信號；帶通濾波器在一定頻率范圍內通過信號，其他頻率處衰減信號；帶阻濾波器則在一定頻率范圍內阻止信號通過，其他頻率處通過信號。

2. 測量截止頻率

對于低通濾波器和高通濾波器，可以通過測量其截止頻率來判斷類型。截止頻率是指濾波器開始衰減的頻率點。對于低通濾波器，截止頻率以下的信號通過，以上的信號衰減；對于高通濾波器，截止頻率以上的信號通過，以下的信號衰減。

二、通過工作方式判斷濾波器類型

濾波器的工作方式也是判斷其類型的重要依據。數字濾波器可以通過觀察其差分方程或者傳輸函數來確定是IIR濾波器還是FIR濾波器。IIR濾波器具有反饋回路，可以產生無限脈沖響應；FIR濾波器則沒有反饋回路，只能產生有限脈沖響應。

三、通過構造方式判斷濾波器類型

根據濾波器的構造方式，也可以判斷其類型。例如，橢圓濾波器、巴特沃斯濾波器、切比雪夫?yàn)V波器等都有不同的特點和類型。橢圓濾波器具有最陡峭的過渡帶和最小的通帶波紋，但阻帶波紋較大；巴特沃斯濾波器則具有平坦的通帶和阻帶波紋，但過渡帶較寬；切比雪夫?yàn)V波器則可以在指定的通帶波紋下獲得最陡峭的過渡帶。

四、通過頻率域分析判斷濾波器類型

1. 傅里葉變換

通過對濾波器的頻率響應進行傅里葉變換，可以分析其頻率特性，從而判斷其類型。傅里葉變換可以將時間域信號轉換為頻率域信號，便于觀察和分析濾波器的頻率響應特性。

2. Z變換

Z變換是離散時間信號處理中的一種重要變換，也可以用于分析濾波器的頻率特性。Z變換可以將離散時間信號轉換為復數域中的函數，便于分析濾波器的穩定性和頻率響應特性。

• 如圖 1(a)所示。是單向脈動性直流電壓波形，從圖中可以看出，電壓的方向性無論在何時都是一致的，但在電壓幅度上是波動的，就是在時間軸上，電壓呈現出周期性的變化，所以是脈動性的。但根據波形分解原理可知，這一電壓可以分解一個直流電壓和一組頻率不同的交流電壓，如圖 1(b)所示。在圖 1(b)中，虛線部分是單向脈動性直流電壓 U。中的直流成分，實線部分是 UO 中的交流成分。

2. 電容濾波原理

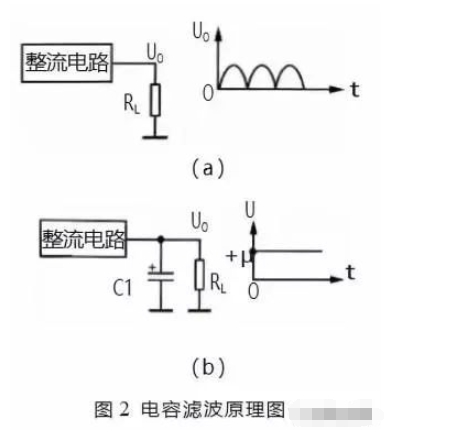

根據以上的分析，由于單向脈動性直流電壓可分解成交流和直流兩部分。在電源電路的濾波電路中，利用電容器的“隔直通交”的特性和儲能特性，或者利用電感“隔交通直”的特性可以濾除電壓中的交流成分。圖2 所示是電容濾波原理圖。圖2(a)為整流電路的輸出電路。交流電壓經整流電路之后輸出的是單向脈動性直流電，即電路中的 UO。圖2(b)為電容濾波電路。由于電容 C1 對直流電相當于開路，這樣整流電路輸出的直流電壓不能通過C1 到地，只有加到負載 RL 圖為 RL 上。對于整流電路輸出的交流成分，因 C1 容量較大，容抗較小，交流成分通過 C1 流到地端，而不能加到負載 RL。這樣，通過電容 C1 的濾波， 從單向脈動性直流電中取出了所需要的直流電壓 +U。濾波電容 C1 的容量越大，對交流成分的容抗越小，使殘留在負載 RL 上的交流成分越小，濾波效果就越好。

3. 電感濾波原理

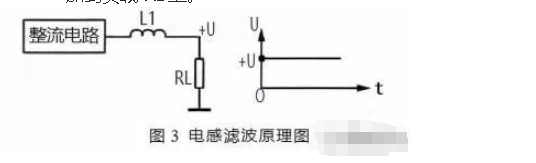

   圖 3 所示是電感濾波原理圖。由于電感 L1 對直流電相當于通路，這樣整流電路輸出的直流電壓直接加到負載 RL 上。

對于整流電路輸出的交流成分，因 L1 電感量較大，感抗較大，對交流成分產生很大的阻礙作用，阻止了交流電通過 C1 流到加到負載 RL。這樣，通過電感 L1 的濾波，從單向脈動性直流電中取出了所需要的直流電壓 +U。濾波電感 L1 的電感量越大，對交流成分的感抗越大，使殘留在負載 RL 上的交流成分越小，濾波效果就越好，但直流電阻也會增大。

判斷濾波器的類型需要綜合考慮其頻率響應、工作方式、構造方式以及頻率域分析等多個方面。在實際應用中，可以根據具體情況選擇合適的方法進行判斷。同時，還需要注意不同類型濾波器之間的區別和聯系，以便更好地應用濾波器進行信號處理。
