精準定位！GPS定位及軌跡記錄器DIY教程
基于C3-370C的GPS定位及軌跡記錄儀！
在郵購部買了C3-370C的GPS，準備做GPS軌跡記錄，因為我一直想在旅游的照片上加上坐標信息……
開始用M48作控制mcu，結果寫著寫著，發現Flash空間不足，想換個M8或M88的，不過不好買，手上正好還有兩塊STC90C52，8K的，于是就換上C52了。
C52不帶AD，那電池檢測又成問題，于是從壞的萬用表上拆下一個2904運放，做了個簡單的電池電壓檢測。
現在整個設備的供電都由鋰電池直接提供，配一塊880mah的手機電池，可以用6小時左右；
我用24C64記錄軌跡信息，包括日期時間、經緯度在內的一組信息，可存儲512條，按1min/條，可存8小時。
數據通過串口傳給上位機，上位機軟件轉換數據，也可直接輸出KML文件，在Goole earth中打開。
按鍵0： 短按（可見衛星信息|坐標數據）; 長按（運行|暫停）;
按鍵1： 短按（記錄當前坐標數據）; 長按（暫停時長按刪除所有數據）;
按鍵2： 短按（背光燈）; 長按（記錄模式切換H/A90s/A60s/A30s/A10s）;
圖1 實物圖
背光燈開啟

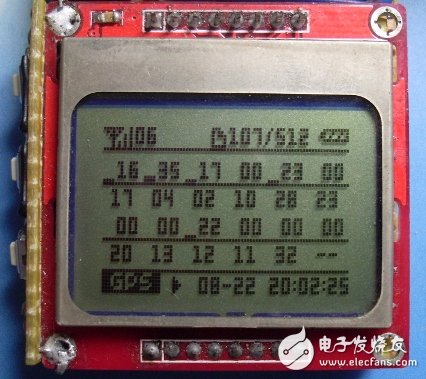

界面說明
液晶背后的主控板
30S自動記錄模式
可見衛星信息
連接電腦上傳數據
PC端接收數據
刪除數據
在GooleEarth打開
運放低電壓指示電路
資料下載：
