該篇文章是基于硬件NUCLEO-L452RE完成的。開發環境使用的是ST官方提供的Arduino的開發環境，也就是在線開發環境mbed。本文簡答介紹一下關于mbed的使用。

以下為整個流程的描述，更詳盡的解釋和詳細的源代碼等請點擊“閱讀全文”下載pdf文檔查看進一步流程和下載源代碼。

1.mbed的下載（鏈接可在“閱讀全文”的文檔里找到），其實使用usb連接Nucleo板子到電腦，電腦會識別出一個存儲盤，打開新識別的存儲盤，里面就存儲有一個mbed的開發鏈接。

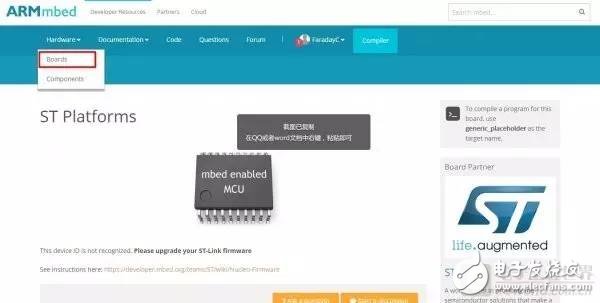

2.打開mbed的網址，就可以連接上ST的在線開發環境，先要注冊一個賬戶，這樣你寫的代碼就會保存到你的賬戶里了。注冊完以后在Hardware選擇自己的開發板，mbed目前支持上百個開發板，選擇你的開發板然后點擊右上角的complier，就可以打開mbed在線IDE了，如圖所示

3.雖然是在線開發，其實mbed的界面和大多數IDE類似，只要熟悉keil等軟件的都很容易操作。我們可以看一下它的目錄文件結構，一個是你自己建立的工程文件夾，一個是mbed文件夾，這個mbed提供了相當數量的方法給我們使用，只要點開它就能看到這些方法的使用形式。不過唯一的缺點就是，這些方法的具體實現代碼我們看不到，也不能更改和復制。

使用mbed一樣能像使用Arduino那樣避開硬件驅動層，mbed提供的方法也都是面向對象的，只要看得懂單詞，就能夠操作開發板上引出來到端口。具體操作這些端口時，它們的名稱可以查看“STM32 Nucleo-64 board用戶手冊”，里面有詳細的引腳名稱對照圖。另外，同一引腳在mbed和Arduino中并不相同，也就是如果要把Arduino的程序移植到nucleo板子，需要重新設置引腳

4.了解了mbed的開發流程，那就開始動手吧！我移植了一個我之前寫的用于Arduino的LED點陣屏的庫文件，我在后面會附上源文件。程序比較簡單，主函數如下：

5.首先板子啟動后，通過串口打印一串字符后，進入循環，然后交替顯示兩個LED點陣屏。

成員函數Display_Run_Screen()用于顯示動態圖，可以設置方向和速度，Display_Full_Screen()用于顯示靜態圖，支持閃爍延時。
另外說明的是，在這個庫文件中，我使用了一個delay_ms()延時函數，主要是因為我選擇的開發板是Nucleo-L476RG，處理器是可能和STM32L452RE的時鐘有區別，mbed提供的wait系列延時函數會跑死，所以我又單獨建立了一個delay_ms函數用于延時。

6.編寫好代碼后點擊mbed的complier按鈕，就可以進行編譯連接了，編譯完后會自動產生下載，把編譯好的bin文件下載下來燒寫到Nucleo板子上就可以看到效果了，如下圖所示。

7.最后說一下燒寫。ST官方也提供了STM單片機的燒寫軟件ST_LinkUtility，使用板載的ST_Link就可以把hex或者bin文件燒寫到單片機里。目前ST_LinkUtility最新版本為V4.0版本，我之前使用的是V3.9版本，在使用時一致連接不上板子，后來更新到V4.0版本后就可以，這是因為STM32L452是ST新出的一款處理器，所以舊版本沒有支持該處理器的燒寫方案。后面會提供ST_Link Utility最新版的下載連接，也可以到官網下載。

總結：

關于STM32Nucleo-64 board和mbed的使用就先到這里了,其實mbed的用戶體驗效果并不算太好，尤其是對網速有要求，不過這也有一個非常明顯的優點，就是任何軟件環境都支持，因為是在線IDE嘛，所以不管你是換系統還是換電腦，都不必重新搭建，就能有一個完全一樣的開發環境。
