第六章為重用外設驅動代碼，本文內容包含6.3 RTC 實時時鐘前四個小節：

6.3.1 PCF85063

6.3.2 RTC 通用接口

6.3.3 鬧鐘通用接口

6.3.4 系統時間

6.3.5 特殊功能控制接口

6.3 RTC 實時時鐘

本節將以PCF85063 為例，詳細介紹RTC 通用接口，鬧鐘通用接口等。在本節的最后兩小節，將介紹另外兩款RTC 芯片：RX8025T 和DS1302，雖然它們與PCF85063 存在差異，但卻可以使用同樣的通用接口對其進行操作，實現了RTC 應用的跨平臺復用。

>>> 6.3.1 PCF85063

1． 器件簡介

PCF85063 是一款低功耗實時時鐘/日歷芯片，它提供了實時時間的設置與獲取、鬧鐘、可編程時鐘輸出、定時器/報警/半分鐘/分鐘中斷輸出等功能。

NXP 半導體公司的PCF85063 引腳封裝詳見圖6.4，其中的SCL 和SDA 為I²C 接口引腳，VDD 和VSS 分別為電源和地；OSCI 和OSCO 為32.768KHz 的晶振連接引腳，作為PCF85063 的時鐘源；CLKOUT 為時鐘信號輸出，供其它外部電路使用；INT 為中斷引腳，主要用于鬧鐘等功能。

圖6.4 PCF85063 引腳定義

PCF85063 的7 位I²C 從機地址為0x51，MicroPort-RTC 模塊通過MicroPort 接口與AM824-Core 相連，SCL 和SDA 分別與PIO0_16 和PIO0_18 連接，詳見圖6.5。若焊接R1，則INT 與PIO0_1 相連；若焊接R3，則INT 與PIO0_8 相連；若焊接R2，則CLKOUT 與PIO0_24 相連。

圖6.5 PCF85063 電路原理圖

2． 器件初始化

在使用PCF85063 前，必須完成PCF85063 的初始化操作，以獲取對應的操作句柄，進而才能使用PCF85063 的各種功能，初始化函數原型（am_pcf85063.h）為：

該函數意在獲取PCF85063 器件的實例句柄，其中，p_dev 為指向am_pcf85063_dev_t類型實例的指針，int_pin 作為實例信息，指定PCF85063 的INT 與MCU 的連接引腳號。

（1）實例

定義am_pcf85063_dev_t 類型（am_pcf85063.h）實例如下：

其中，g_pcf85063_dev 為用戶自定義的實例，其地址作為p_dev 的實參傳遞。

（2）實例信息

實例信息僅一個中斷引腳信息，用于指定PCF85063 的INT 與MCU 的引腳號相連，便于使用鬧鐘等功能。假設使用PIO0_1，則PIO0_1 作為int_pin 的實參傳遞。

（3）I²C 句柄i2c_handle

以I²C1 為例，其實例初始化函數am_lpc82x_i2c1_inst_init ()的返回值將作為實參傳遞給i2c_handle。即：

（4）實例句柄

PCF85063 初始化函數am_pcf85063_init ()的返回值，作為實參傳遞給其它功能接口函數的第一個參數（handle）。am_pcf85063_handle_t 類型的定義（am_pcf85063.h）如下：

若返回值為NULL，說明初始化失敗；若返回值不為NULL，說明返回值handle 有效。

基于模塊化編程思想，將初始化相關的實例、實例信息等的定義存放到對應的配置文件中，通過頭文件引出實例初始化函數接口，源文件和頭文件的程序范例分別詳見程序清單6.39 和程序清單6.40。

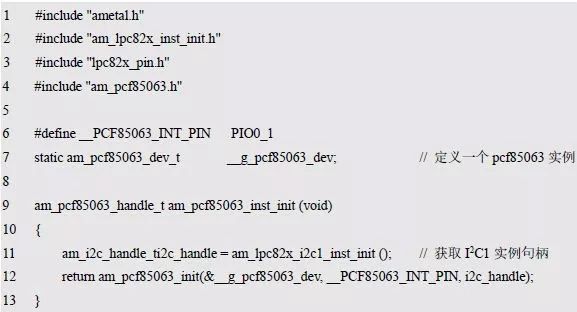

程序清單6.39 實例初始化函數實現（am_hwconf_pcf85063.c）

程序清單6.40 實例初始化函數聲明（am_hwconf_pcf85063.h）

后續只需要使用無參數的實例初始化函數，即可獲取到PCF85063 的實例句柄。即：

>>> 6.3.2 RTC 通用接口

PCF85063 作為一種典型的RTC 器件，可以使用RTC（Real-Time Clock）通用接口設置和獲取時間，其函數原型詳見表6.10。

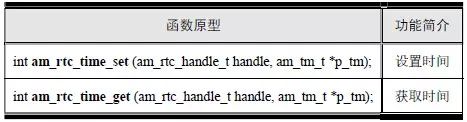

表6.10 RTC 通用接口函數（am_rtc.h）

可見，這些接口函數的第一個參數均為am_rtc_handle_t 類型的RTC 句柄，顯然，其并非前文通過PCF85063 實例初始化函數獲取的am_pcf85063_handle_t 類型的句柄。

RTC 時間設置和獲取只是PCF85063 提供的一個主要功能，PCF85063 還能提供鬧鐘等功能。PCF85063 的驅動提供了相應的接口用于獲取PCF85063 的RTC 句柄，以便用戶通過RTC 通用接口操作PCF85063，其函數原型為：

該函數意在獲取RTC 句柄，其中，PCF85063 實例的句柄（pcf85063_handle）作為實參傳遞給handle，p_rtc 為指向am_rtc_serv_t 類型實例的指針，無實例信息。定義am_rtc_serv_t類型（am_rtc.h）實例如下：

其中，g_pcf85063_rtc 為用戶自定義的實例，其地址作為p_rtc 的實參傳遞。

基于模塊化編程思想，將初始化相關的實例定義存放到對應的配置文件中，通過頭文件引出實例初始化函數接口，源文件和頭文件分別詳見程序清單6.41 和程序清單6.42。

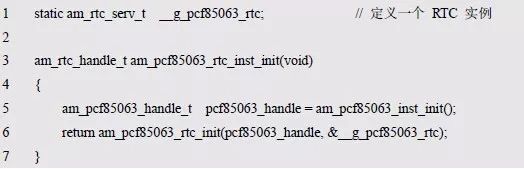

程序清單6.41 新增PCF85063 的RTC 實例初始化函數（am_hwconf_pcf85063.c）

程序清單6.42 am_hwconf_pcf85063.h 文件內容更新（1）

后續只需要使用無參數的RTC 實例初始化函數，即可獲取RTC 實例句柄。即：

1. 設置時間

該函數用于設置RTC 器件的當前時間值，其函數原型為：

其中，handle 為RTC 實例句柄，p_tm 為指向細分時間（待設置的時間值）的指針。返回AM_OK，表示設置成功，反之失敗。其類型am_tm_t 是在am_time.h 中定義的細分時間結構體類型，用于表示年/月/日/時/分/秒等信息。即：

其中，tm_mon 表示月份，分別對應1~12 月。tm_year 表示年，1900 年至今的年數，其實際年為該值加上1900。tm_wday;表示星期，0~6 分別對應星期日~星期六。tm_yday 表示1 月1 日以來的的天數（0~365），0 對應1 月1 日。tm_isdst 表示夏令時，夏季將調快1 小時。如果不用，則設置為-1。設置年/月/日/時/分/秒的值詳見程序清單6.43，星期等附加的一些信息無需用戶設置，主要便于在獲取時間時得到更多的信息。

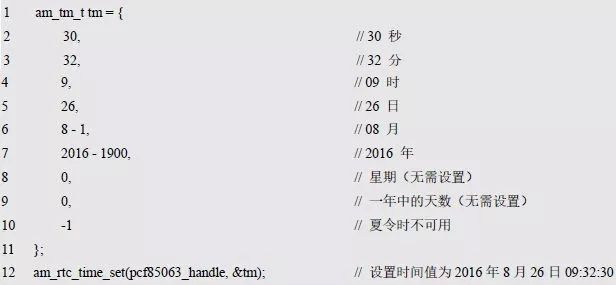

程序清單6.43 設置時間范例程序

2. 獲取時間

該函數用于獲取當前時間值，其函數原型為：

其中，handle 為RTC 實例句柄，p_tm 為指向細分時間的指針，用于獲取細分時間。返回AM_OK，表示獲取成功，反之失敗，范例程序詳見程序清單6.44。

程序清單6.44 獲取細分時間范例程序

基于RTC 通用接口，可以編寫一個通用的時間顯示應用程序：每隔1s 通過調試串口打印當前的時間值。應用程序的實現和接口聲明分別詳見程序清單6.45 和程序清單6.46。

程序清單6.45 RTC 時間顯示應用程序（app_rtc_time_show.c）

程序清單6.46 RTC 時間顯示接口聲明（app_rtc_time_show.h）

為了啟動該應用程序，必須提供一個RTC 實例句柄以指定設置時間和獲取時間的RTC對象，若使用PCF85063，則RTC 實例句柄可通過實例初始化函數am_pcf85063_rtc_inst_init()獲得，范例程序詳見程序清單6.47。

程序清單6.47 啟動RTC 應用程序（基于PCF85063）

>>> 6.3.3 鬧鐘通用接口

PCF85063 除提供基本的RTC 功能外，還可以提供鬧鐘功能，可以使用鬧鐘通用接口設置使用鬧鐘，其函數原型詳見表6.11。

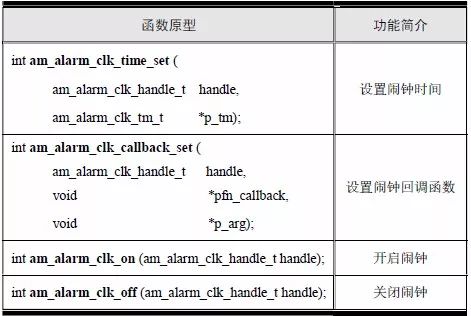

表6.11 鬧鐘通用接口函數（am_alarm_clk.h）

由此可見，這些接口函數的第一個參數均為am_alarm_clk_handle_t 類型的鬧鐘句柄，PCF85063 的驅動提供了相應的接口用于獲取PCF85063 的鬧鐘句柄，以便用戶通過鬧鐘通用接口操作PCF85063，其函數原型為：

該函數意在獲取鬧鐘句柄，其中，PCF85063 實例的句柄（pcf85063_handle）作為實參傳遞給handle，p_alarm_clk 為指向am_alarm_clk_serv_t 類型實例的指針，無實例信息。定義am_alarm_clk_serv_t 類型（am_alarm_clk.h）實例如下：

其中，g_pcf85063_alarm_clk 為用戶自定義的實例，其地址作為p_alarm_clk 的實參傳遞。

基于模塊化編程思想，將初始化相關的實例定義存放到對應的配置文件中，通過頭文件引出實例初始化函數接口，源文件和頭文件分別詳見程序清單6.48 和程序清單6.49。

程序清單6.48 新增PCF85063 的鬧鐘實例初始化函數（am_hwconf_pcf85063.c）

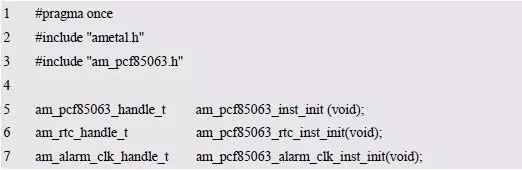

程序清單6.49 am_hwconf_pcf85063.h 文件內容更新（2）

后續只需要使用無參數的鬧鐘實例初始化函數，即可獲取鬧鐘實例句柄。即：

1． 設置鬧鐘時間

該函數用于設置鬧鐘時間，其函數原型為：

其中，handle 為鬧鐘實例句柄，p_tm 為指向鬧鐘時間（待設置的時間值）的指針。返回AM_OK，表示設置成功，反之失敗。類型am_alarm_clk_tm_t 是在am_alarm_clk.h 中定義的鬧鐘時間結構體類型，用于表示鬧鐘時間信息。即：

其中，min 表示鬧鐘時間的分，hour 鬧鐘時間的小時，wdays 用于指定鬧鐘在周幾有效，可以是周一至周日的任意一天或幾天。其可用的值已經使用宏進行了定義，比如，AM_ALARM_CLK_SUNDAY 位星期日有效，AM_ALARM_CLK_MONDAY 為星期一有效，AM_ALARM_CLK_TUESDAY 為星期二有效，AM_ALARM_CLK_WEDNESDAY 為星期三有效，AM_ALARM_CLK_THURSDAY 為星期四有效，M_ALARM_CLK_FRIDAY 為星期五有效，AM_ALARM_CLK_SATURDAY 為星期六有效，AM_ALARM_CLK_WORKDAY為工作日有效，AM_ALARM_CLK_EVERYDAY 為每天均有效。

若需鬧鐘在多天同時有效，則可以將多個宏值使用“|”連接起來，比如，要使鬧鐘在星期一和星期二有效，則其值為：

AM_ALARM_CLK_MONDAY | AM_ALARM_CLK_TUESDAY。

若需鬧鐘在星期一至星期五有效（工作日有效），則其值為：

AM_ALARM_CLK_WORKDAY。

若需鬧鐘在每一天均有效，這其值為AM_ALARM_CLK_EVERYDAY，設置鬧鐘的范例程序詳見程序清單6.50。

程序清單6.50 設置鬧鐘時間的范例程序

2． 設置鬧鐘回調函數

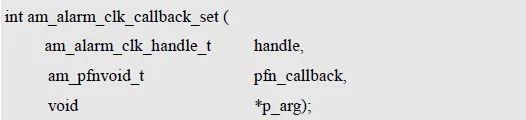

PCF85063 可以在指定的時間產生鬧鐘事件，當事件發生時，由于需要通知應用程序，因此需要由應用程序設置一個回調函數，在鬧鐘事件發生時自動調用應用程序設置的回調函數。設置鬧鐘回調函數原型為：

其中，handle 為鬧鐘實例句柄，pfn_callback 為指向?qū)嶋H回調函數的指針，p_arg 為回調函數的參數。若返回AM_OK，表示設置成功，反之失敗。

函數指針的類型am_pfnvoid_t 在am_types.h 中定義，即：

當鬧鐘事件發生時，將自動調用pfn_callback 指向的回調函數，傳遞給該回調函數的void*類型的參數就是p_arg 設定值，范例程序詳見程序清單6.51。

程序清單6.51 設置鬧鐘回調函數范例程序

3． 打開鬧鐘

該函數用于打開鬧鐘，以便當鬧鐘時間到時，自動調用用戶設定的回調函數，其函數原型為：

其中，handle 為鬧鐘實例句柄。返回AM_OK，表示打開成功，反之失敗，范例程序詳見程序清單6.52。

程序清單6.52 打開鬧鐘范例程序

4． 關閉鬧鐘

該函數用于關閉鬧鐘，其函數原型為：

其中，handle 為鬧鐘實例句柄。返回AM_OK，表示關閉成功，反之失敗，范例程序詳見程序清單6.53。

程序清單6.53 關閉鬧鐘范例程序

基于鬧鐘通用接口，可以編寫一個通用的鬧鐘測試應用程序：設定當前時間為09:32:30，鬧鐘時間為09:34，一分半后，達到鬧鐘時間，蜂鳴器鳴叫1 分鐘。鬧鐘測試應用程序的實現和接口聲明分別詳見程序清單6.54 和程序清單6.55。

程序清單6.54 鬧鐘測試應用程序（app_alarm_clk_test.c）

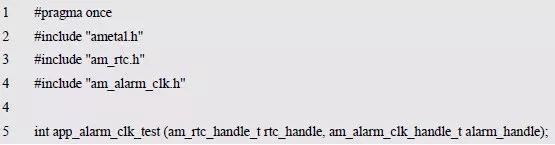

程序清單6.55 鬧鐘測試應用程序接口聲明（app_alarm_clk_test.h）

為了啟動該應用程序，必須提供一個RTC 實例句柄以設置當前時間與一個鬧鐘實例句柄用于設置鬧鐘，若使用PCF85063，則RTC 實例句柄可通過am_pcf85063_rtc_inst_init()獲得，鬧鐘實例句柄可通過am_pcf85063_alarm_clk_inst_init()獲得，范例程序詳見程序清單6.56。

程序清單6.56 啟動鬧鐘測試應用程序（基于PCF85063）

>>> 6.3.4 系統時間

AMetal 平臺提供了一個系統時間，進行設置和獲取系統時間的函數原型詳見表6.12。

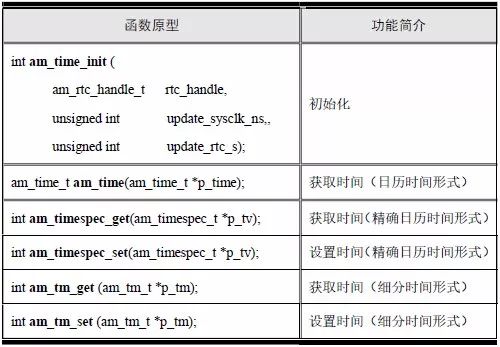

表6.12 系統時間接口函數（am_time.h）

1. 系統時間

系統時間的3 種表示形式分別為日歷時間、精確日歷時間、細分時間，細分時間前文已有介紹，這里僅介紹日歷時間和精確日歷時間。

• 日歷時間

與標準C 的定義相同，日歷時間表示從1970 年1 月1 日1 時0 分0 秒開始的秒數。其類型am_time_t 定義如下：

• 精確日歷時間

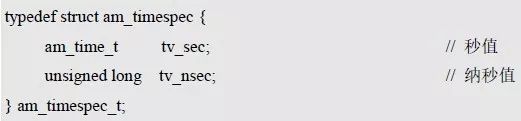

日歷時間精度為秒，精確日歷時間的精度可以達到納秒，精確日歷時間只是在日歷時間的基礎上，增加了一個納秒計數器，其類型am_timespec_t（am_time.h）定義如下：

當納秒值達到1000000000 時，則秒值加1；當該值復位為0 時，則重新計數。

2. 初始化

使用系統時間前，必須初始化系統時間，其函數原型為：

其中，rtc_handle 用于指定系統時間使用的RTC，系統時間將使用該RTC 保存時間和獲取時間。update_sysclk_ns 和 update_rtc_s 用以指定更新系統時間相關的參數。

• RTC 句柄rtc_handle

獲取RTC 句柄可通過RTC 實例初始化函數獲取，以作為rtc_handle 的實參傳遞。即：

• 與系統時間更新相關的參數（update_sysclk_ns 和 update_rtc_s）

每個MCU 都有一個系統時鐘，比如，LPC824，其系統時鐘的頻率為30MHz，常常稱之為主頻，在短時間內，該時鐘的誤差是很小的。由于直接讀取MCU 中的數據要比通過I²C讀取RTC 器件上的數據快得多，因此根據系統時鐘獲取時間值比直接從RTC 器件中獲取時間值要快得多，完全可以在短時間內使用該時鐘更新系統時間，比如，每隔1ms 將精確日歷時間的納秒值增加1000000。但長時間使用該時鐘來更新系統時間，勢必產生較大的誤差，這就需要每隔一定的時間重新從RTC 器件中，讀取精確的時間值來更新系統時間，以確保系統時間的精度。

update_sysclk_ns 為指定使用系統時鐘更新系統時間的時間間隔，其單位為ns，通常設置為1~100ms，即1000000~100000000。update_rtc_s 為指定使用RTC 器件更新系統時間的時間間隔，若對精度要求特別高，將該值設置為1，即每秒都使用RTC 更新一次系統時間，通常設置為10~ 60 較為合理。

基于此，將初始化函數調用在添加到配置文件中，通過頭文件引出系統時間的實例初始化函數接口，詳見程序清單6.57 和程序清單6.58。

程序清單6.57 PCF85063 用作系統時間的實例初始化（am_hwconf_pcf85063.c）

程序清單6.58 am_hwconf_pcf85063.h 文件內容更新（2）

后續只需要簡單的調用該無參函數，即可完成系統時間的初始化。即：

3. 設置系統時間

根據不同的時間表示形式，有2 種設置系統時間方式。

• 精確日歷時間設置的函數原型為：

其中，p_tv 為指向精確日歷時間（待設置的時間值）的指針。若返回AM_OK，表示設置成功，反之失敗，范例程序詳見程序清單6.59。

程序清單6.59 使用精確日歷時間設置系統時間范例程序

將精確日歷時間的秒值設置為了1472175150，該值是從1970 年1 月1 日0 時0 分0 秒至2016 年8 月26 日09 時32 分30 秒的秒數。即將時間設置為2016 年8 月26 日09 時32分30 秒。通常不會這樣設置時間值，均是采用細分時間方式設置時間值。

• 細分時間設置的函數原型為：

其中，p_tm 為指向細分時間（待設置的時間值）的指針。若返回AM_OK，表示設置成功，反之失敗，范例程序詳見程序清單6.60。

程序清單6.60 使用細分時間設置系統時間范例程序

將時間設置為2016 年8 月26 日09:32:30，當使用細分時間設置時間值時，則細分時間的成員tm_wday, tm_yday 在調用后被更新。如果不使用夏令時，則設置為-1。

4. 獲取系統時間

根據不同的時間表示形式，有3 種獲取系統時間的方式。

• 獲取日歷時間的函數原型為：

其中，p_time 為指向日歷時間的指針，用于獲取日歷時間。返回值同樣為日歷時間，若返回值為-1，表明獲取失敗，通過返回值獲取日歷時間的范例程序詳見程序清單6.61。

程序清單6.61 通過返回值獲取日歷時間范例程序

也可以通過參數獲得日歷時間，范例程序詳見程序清單6.62。

程序清單6.62 通過參數獲取日歷時間范例程序

• 獲取精確日歷時間的函數原型為：

其中，p_tv 為指向精確日歷時間的指針，用于獲取精確日歷時間。若返回AM_OK，獲取成功，反之失敗，范例程序詳見程序清單6.63。

程序清單6.63 讀取精確日歷時間范例程序

• 獲取細分時間的函數原型為：

其中，p_tm 為指向細分時間的指針，用于獲取細分時間。若返回AM_OK，表示獲取成功，反之失敗，范例程序詳見程序清單6.64。

程序清單6.64 獲取細分時間范例程序

基于系統時間相關接口，可以編寫一個通用的系統時間測試應用程序：每隔1s 通過調試串口打印當前的系統時間值。應用程序的實現和接口聲明分別詳見程序清單6.65 和程序清單6.66。

程序清單6.65 系統時間測試應用程序（app_sys_time_show.c）

程序清單6.66 系統時間測試應用程序接口聲明（app_sys_time_show.h）

由此可見，在應用程序中，不再使用到任何實例句柄，使得應用程序不與任何具體器件直接關聯，系統時間的定義使得應用程序在使用時間時更加便捷。在啟動應用程序前，必須完成系統時間的初始化，若使用PCF85063 為系統時間提供RTC 服務，則系統時間的初始化可以通過am_pcf85063_time_inst_init ()完成，范例程序詳見程序清單6.67。

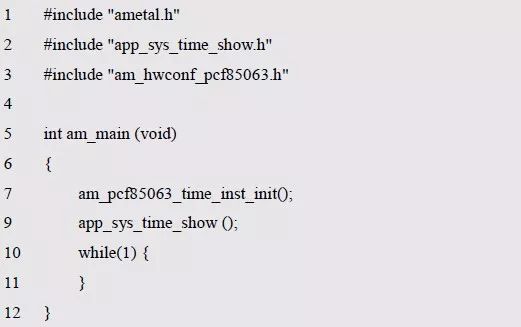

程序清單6.67 啟動系統時間測試應用程序（基于PCF85063）

>>> 6.3.5 特殊功能控制接口

對于PCF85063，除典型的時鐘和鬧鐘功能外，還具有一些特殊功能，如定時器、時鐘輸出、1 字節RAM 等。這些功能由于不是通用功能，只能使用PCF85063 相應的接口進行操作。以讀寫1 字節RAM 為例，其相應的接口函數詳見表6.13。

表6.13 讀寫RAM 接口函數（am_pcf85063.h）

1． 寫入RAM

該函數用于寫入1 字節數據到PCF85063 的RAM 中，其函數原型為：

其中，handle 為PCF85063 實例句柄，data 為寫入的單字節數據。若返回AM_OK，表示數據寫入成功，反之失敗，寫入0x55 至RAM 中的范例程序詳見程序清單6.68。

程序清單6.68 寫入RAM 范例程序

2． 讀取RAM

該函數讀取存于PCF85063 的單字節RAM 中的數據，其函數原型為：

其中，handle 為PCF85063 實例句柄，p_data 為輸出參數，用于返回讀取到的單字節數據。返回AM_OK，表示讀取成功，反之失敗，范例程序詳見程序清單6.69。

程序清單6.69 讀取范例程序

可以使用讀寫RAM 接口簡單驗證PCF85063 是否正常，詳見程序清單6.70。

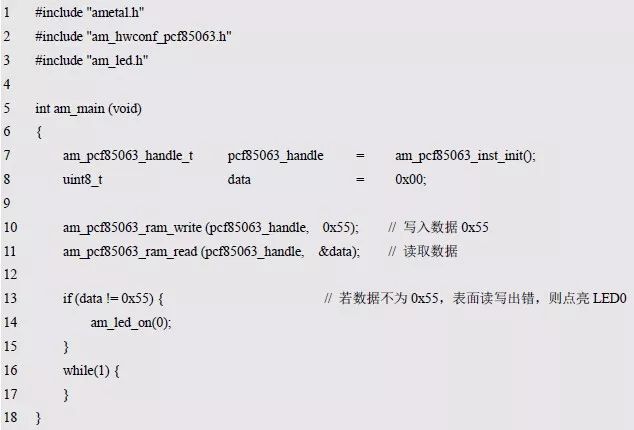

程序清單6.70 讀寫RAM 數據范例程序
