詳細講解OECAD中內電層分割的操作方法

pG6Z_zdcx007 ? 來源:互聯網 ? 作者:佚名 ? 2018-01-02 07:58 ? 次閱讀

計算機輔助設計(Computer Aided Design)指利用計算機及其圖形設備幫助設計人員進行設計工作。

在設計中通常要用計算機對不同方案進行大量的計算、分析和比較,以決定最優方案;各種設計信息,不論是數字的、文字的或圖形的,都能存放在計算機的內存或外存里,并能快速地檢索;設計人員通常用草圖開始設計,將草圖變?yōu)楣ぷ鲌D的繁重工作可以交給計算機完成;由計算機自動產生的設計結果,可以快速作出圖形,使設計人員及時對設計做出判斷和修改;利用計算機可以進行與圖形的編輯、放大、縮小、平移、復制和旋轉等有關的圖形數據加工工作。

今天將gei大家?guī)淼氖牵?a href="http://www.zgszdi.cn/tags/orcad/" target="_blank">orCAD中內電層分割。講解內容:該層賦一塊完整的銅皮設置參數,給不同電源網絡賦予不同顏色,添加分割線,分割銅皮,注意一些注意事項

orCAD中內電層分割

(1)該層賦一塊完整的銅皮

Shape/Rectangular

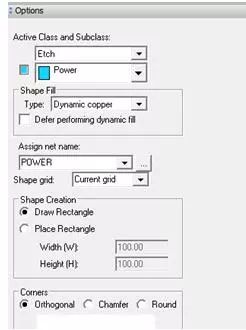

Option欄設置如下

(2)給不同電源網絡賦予不同顏色

Display/Assign color

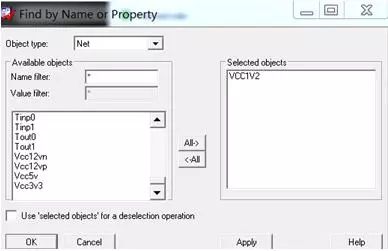

Find欄選擇網絡

Option欄選擇顏色

在網絡上單擊即可賦予顏色

(3)同理,使得不同網絡以不同顏色顯示

(4)添加分割線

Add/line

Option欄設置如下

在工作區根據電源網絡分布情況繪制分割線,不同電壓隔離為不同區域,右擊Done完成操作

注:同一電源網絡包含在一個shape內

若在銅皮邊界處分割,則分割線要延長到板框之外

注:1.分割時若空間允許,加寬隔離帶(即Anti-Etch層線寬),保證不同電壓等級之間的安全距離

2. 在Anti-Etch層中添加線時不要覆蓋與電源層相連的通孔,避免破壞Flash焊盤

(5)分割銅皮

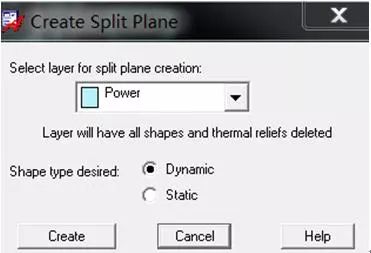

Edit/Split plane/Create

選擇要分割的銅皮以及分割后銅皮的類型

單擊Create

選擇網絡,OK

則該網絡被賦予銅皮,同時高亮下一網絡

選擇網絡名,OK

依次給所有網絡鋪銅

結果如下

以上就是orCAD內電層分割的具體操作過程。
