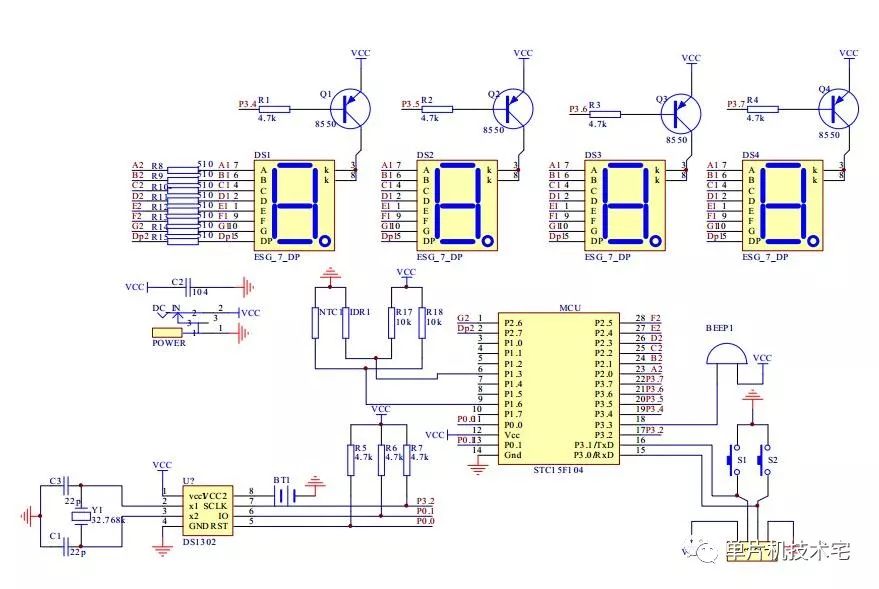

今天，再次來仇恨，之前小編已經說過，這塊電子時鐘對于喜歡搗鼓單片機的小伙伴，還可作為一塊STC單片機的開發板玩，小編今天就發布此塊板子的高清電路原理圖，如下圖，你說不清晰，那是因為網絡壓縮的問題，文后告訴到哪免費拿高清版的圖。

接下來，小編開始對本電路圖做簡單說明。

主控MCU

芯片：STC15F204EA-DIP28

性能：5V 1T單片機，比傳統單片機塊6-12倍，工作頻率5-35MHZ；4K程序存儲flash,SRAM 256字節，1KEEPROM；2個定時器，8路10位ADC轉器；內部看門狗，高精度內部RC時鐘；26個通用IO口，可工作在4種模式。

時鐘芯片

時鐘芯片為DS1302，外接32.768KHZ晶振，匹配有22Pf電容，走時精準，穩定；帶有備用電池，掉電保持時間準確。

1寸超大數碼管顯示

顯示器采用1寸超大高亮數碼管顯示，可視距離大于10米。驅動方式采用簡單實用的8550三極管共陽驅動。數碼管段選接單片機P2口，位選分別接P3.4-P3.7口。采用光敏電阻采集環境光照度來做亮度調節，可實現無極調光。

輸入設備

由于板子大小的關系（大小決定了花錢的多少），輸入按鍵只設計了2個，一個為功能鍵，一個為加1鍵。按鍵接口和程序下載接口共用P3.0和P3.1引腳。

溫度采集及發聲元件

本電路板上還有一個熱敏電阻，可以通過單片機的ADC模塊讀取熱敏電阻的阻值，最后換算為當前的溫度，實現溫度計的功能。最后還加上一個蜂鳴器，可做整點報時，鬧鈴響鈴，還可做按鍵提示音等作用。
