1、系統背景

《關于加強國家機關辦公建筑和大型公共建筑節能管理工作的實施意見》（建科[2007]245號）

國家機關辦公建筑和大型公共建筑（以下簡稱大型公建）高耗能的問題突出，大型公建年耗電量約占全國城鎮總耗電量的22%，每平方米年耗電量是普通居民住宅的10～20倍，是歐洲、日本等發達國家同類建筑的1.5～2倍。

為全面推進大型公建節能管理工作，需建立大型公建節能監管體系，逐步建立起全國聯網的大型公建能耗監測平臺，在大型公建安裝分項計量裝置，通過遠程傳輸?shù)仁侄渭皶r采集分析能耗數據，實現對大型公建的實時動態監測、匯總分析，在此基礎上，開展能耗統計、能源審計、能效公示等工作，并研究制定用能標準、能耗定額和超定額加價、節能服務等制度。

地方政策

上海市要求：

單體建筑面積在1萬平方米以上的新建國家機關辦公建筑和2萬平方米以上的新建大型公共建筑，或?qū)ι鲜黾扔薪ㄖM行節能改造的，應當安裝建筑用能分項計量裝置，同步建立建筑能耗監測終端；

濰坊市要求：

全市新建、改建、擴建的機關辦公建筑和大型公共建筑（單體2萬平方米以上）均應按照相關文件要求安裝建筑節能監測系統，并確保數據穩定上傳到市能耗監測數據中心；

成都市要求：

3000㎡以上的公共建筑，需要落實建筑能耗監測情況；

深圳市要求：

綠色建筑評價規范中要求，新建的公共建筑能耗進行獨立分項計量，與城市能耗統計中心聯網是綠色建筑的必備條件；

2、建設標準

技術導則

《關于印發國家機關辦公建筑和大型公共建筑能耗監測系統建設相關技術導則的通知》（建科[2008]114號）

為科學、規范地建設國家機關辦公建筑和大型公共建筑能耗監測系統，統一能耗數據的分類、分項方法及編碼規則，實現分項能耗數據的實時采集、準確傳輸、科學處理、有效儲存，制訂《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據采集技術導則》。導則的制定，為確定建筑用能定額、制定建筑用能超定額加價制度提供數據支持，指導國家機關辦公建筑和大型公共建筑節能管理和節能改造。

參考標準

《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據采集技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據傳輸技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統樓宇分項計量設計安裝技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統數據中心建設與維護技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統建設、驗收與運行管理規范》

建筑能耗分類分項模型

3、系統結構

系統架構

大型公共建筑能耗監測系統為三級架構：
一級為省級建筑能耗監測管理平臺
二級為市（或區）級建筑能耗監測管理平臺
三級為建筑（建筑群）能耗監測子系統

建筑能耗監測子系統：

建筑中電、水、燃氣、集中供熱、集中供冷及可再生能源等能耗應采用自動采集方式；當無法采用自動方式采集時，可采用人工采集方式；

數據采集器應支持對多種類型的能源計量裝置進行采集；具備向多個平臺發送數據的能力；支持自動校時；支持斷點續傳；支持遠程配置和管理；支持數據加密、身份認證；支持本地存儲；

能耗監測子系統應用層宜采用B/S架構；能耗原始數據應保存1年以上；

4、軟件功能

1）基本檔案

對建筑的類型、面積、功能用途、結構特征、投入使用年限、空調形式和用能人數等基本信息進行管理；

2）實時監測

實時查看各類能耗計量裝置中各種參數的最新數據，提供歷史參數查詢、能耗數據集抄、參數報表展示等功能；

3）能耗統計

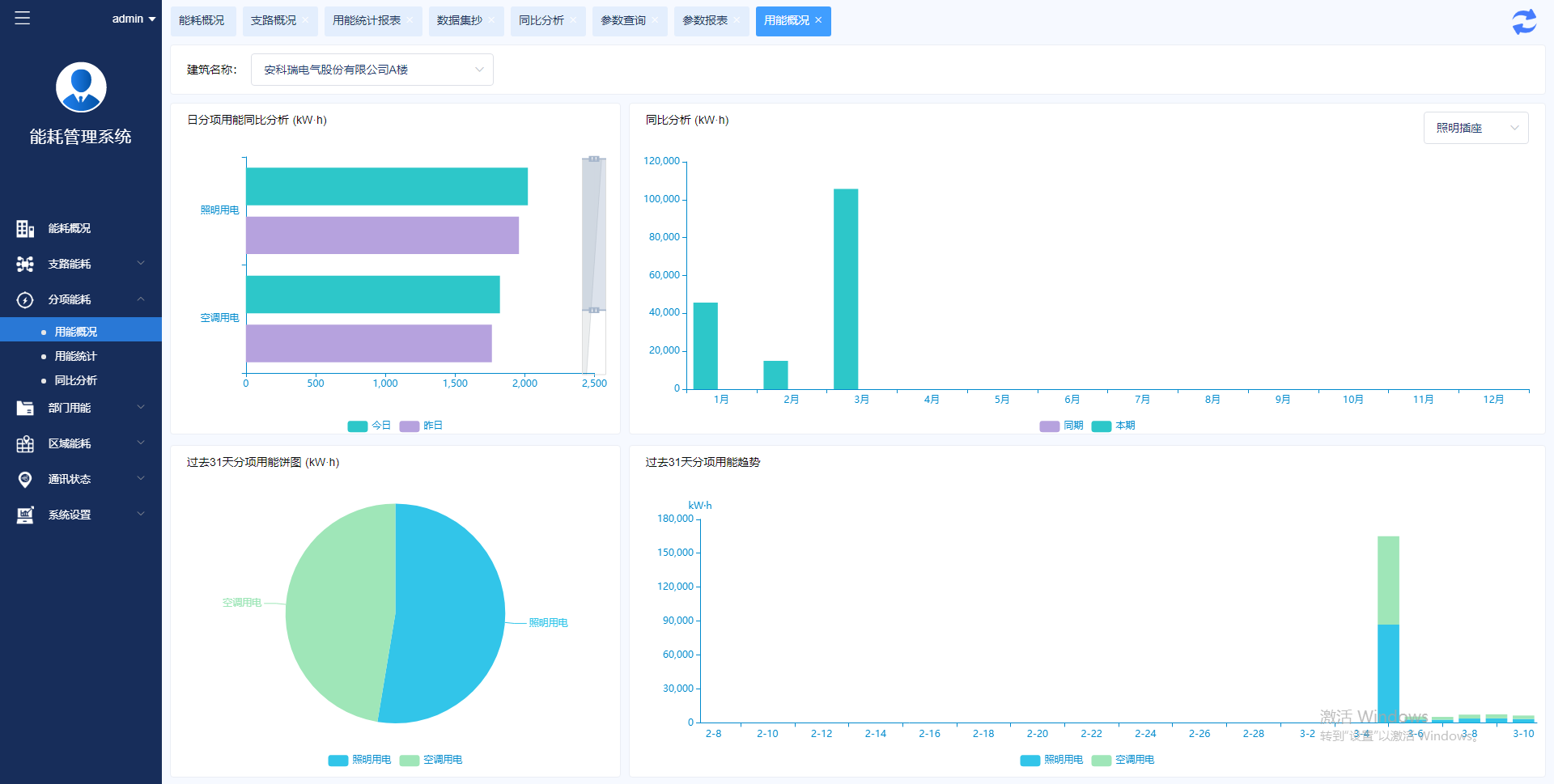

按分類、分項、分戶對能耗進行逐時、逐日、逐月、逐年統計，并提供單位面積能耗、單位空調面積能耗、人均能耗等能耗強度統計功能，統計結果支持以曲線、柱狀圖、餅圖等圖形或報表形式顯示，并提供導出和打印功能；

4）能耗分析

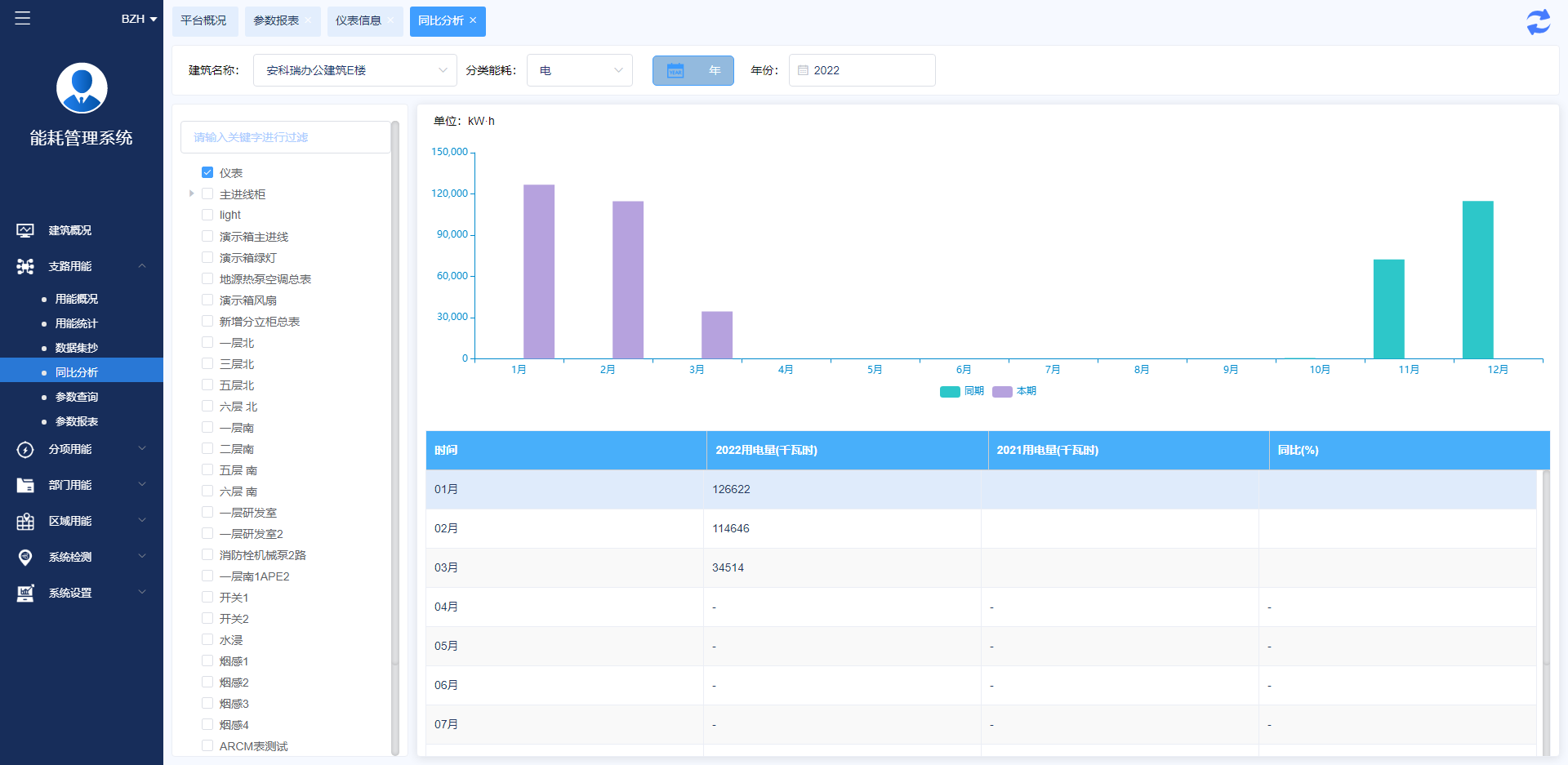

按照時間、區域、設備、分類及分項能耗等多種維度查詢所需數據，結合同比或環比分析、日/夜用能分析、工作日/節假日用能分析等手段，輔助用戶挖掘節能潛力；

5）能耗報警

實時監測某一設備或區域等用能情況，根據預設的報警條件對某一區域或設備的用能異常情況進行報警;能耗超限、設施發生運行故障等后可通過短信 (SMS) 、郵件 (E-mail)或手機客戶端軟件 (APP) 方式及時推送給設施管理者；

6）手工錄入

對不方便自動采集的能耗數據提供人工錄入功能；

7）能源計費

提供能源費用統計報表，支持對電能按照單一制電價、復費率統計電費；

8）能源流向圖

以桑基圖的形式直觀顯示公共建筑能源的分類、構成、占比情況，反應公共建筑在能源輸入及分配輸送方面的平衡關系；

9）可再生能源統計

對分布式光伏、風力這類的可再生能源的發電量進行統計；

10）碳排放監測

統計建筑在運行階段包括暖通空調、生活熱水、照明及電梯等系統產生的碳排放量；

11）數據審查

對采集的數據進行分析對比審查，審查數據本身或數據變動是否符合實際，確保數據的增減、高低變化在合理范圍之中并符合邏輯性。

12）數據上傳

按照各地能耗設計標準或?qū)嵤┘殑t中關于數據上傳的規定，將建筑能耗數據加密、定時上傳至政府能耗監測平臺；
