1、通道綁定原理

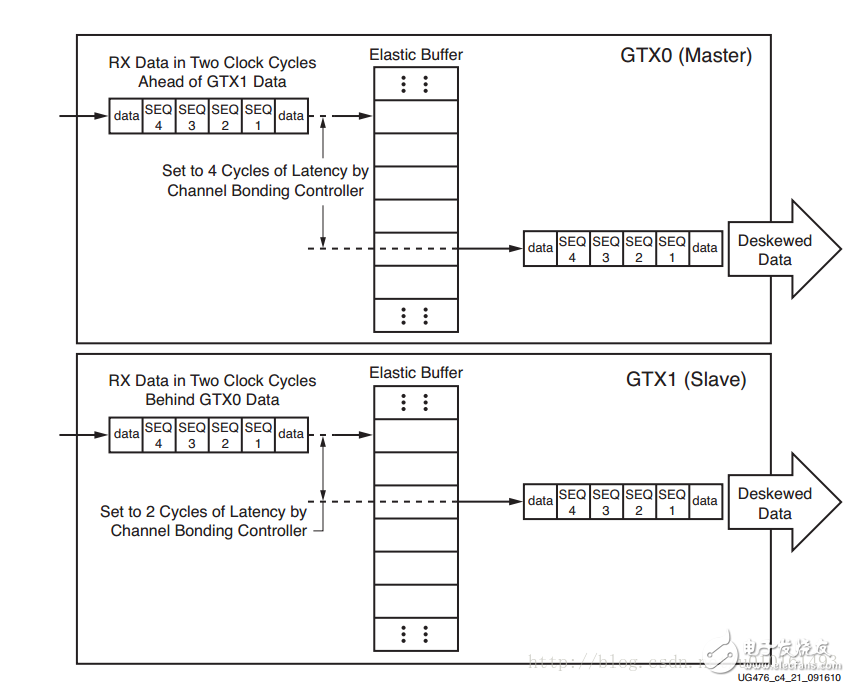

通道綁定只支持8b10b編碼協議，通道綁定利用內部的FIFO來抵消通道間的延時差，原理如下圖

master channel 和slave channel都有特定的字節，可以是K碼。當master 檢測到K碼時，進行一個計數，slave檢測到K碼同樣會計數。等master 計數到sequence max_skew時，通過移動指針消除前面的延時。

2、通道間的級聯

下面是兩個級聯的例子

其中的level是為了滿足時序，在master和slave間加入的流水線級數。（如果全部直接相連的話，會因為收發器之間離得太遠而無法滿足時序要求）。可以看出bondlevel是在收到CB信號后等幾級流水延遲才開始進行通道綁定。

3、FIFO內數據流動

sequence max_skew的作用，可以防止slave通道延遲的情況。注意max_skew根據通道間的時延設置盡量大一點，但不要超過最近兩個通道綁定K碼的一半。（這樣就分不清到底是哪一次綁定了）

4、IP核設置

由于使用的是K碼，不會和數據沖突，所以sequence length設置為1就行了。如果不使用K碼，sequence length最好設置為4，這樣有64bit的序列，和數據重復的概率很小很小。下面的時鐘糾正就是這樣設置的。

5、上板調試

最后生成好bit實驗，通道綁定成功。

可以看到，comma碼和通道綁定的K碼都是對齊的，并且comma碼是用的組合commaNP碼即tx_data=0x0504BCBC–》tx_isk=11，然后comma碼用的K28.1即0x3C，tx_isk=01。實驗成功
