今天來寫一下關于電路板面積的估算。各個設計者對電路板面積估算都大概會有一個自己的方法去分析。

在這里，本人只為沒有估算公式的設計者提供一個范本，僅供參考。對于電路板面積估算，需要了解一些必要的系數。1.組裝系數元件組裝時所需的組裝面積 = Σ元件面積 × 組裝系數

手動插入：人工來進行插件，這個時候就要考慮到留有手指活動的空隙。

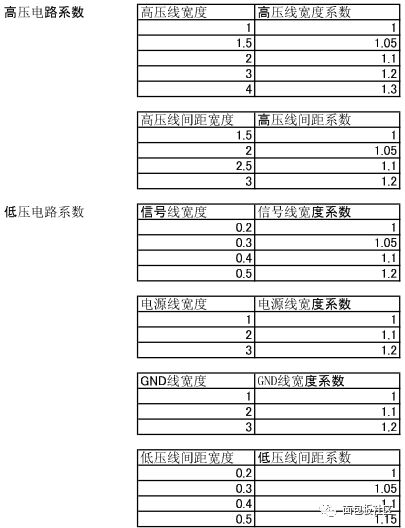

2.電路系數最小線寬以及間距的系數。系數越大，表明電路板面積越大。高壓電路系數 = 高壓線寬系數×高壓線間距系數低壓電路系數 = 信號線寬系數×電源線寬度系數×GND線寬度系數×低壓線間距系數

3.層系數

4.面積的計算公式元件總裝面積= 低壓區域的元件總裝面積 + 高壓區域的元件總裝面積低壓區域的元件總裝面積 = 低壓區域的元件組裝面積和 × 低壓電路系數。高壓區域的元件總裝面積 = 高壓區域的元件組裝面積和 × 高壓電路系數。其他面積指定的總裝禁止區域通常的總裝禁止區域電路板的估算面積= 元件總裝面積 × 層系數 + 總裝禁止區域面積組裝限制系數= 電路板估算面積 / 電路板指定面積 ≤ 1，通常0.8以下，還是比較容易布置元件位置的。

下面是具體例子分析，以《電路板設計入門：學好這兩招，輕松搞定電氣網絡清單》中的元件作為范例。

電路板面積估算實例剖析

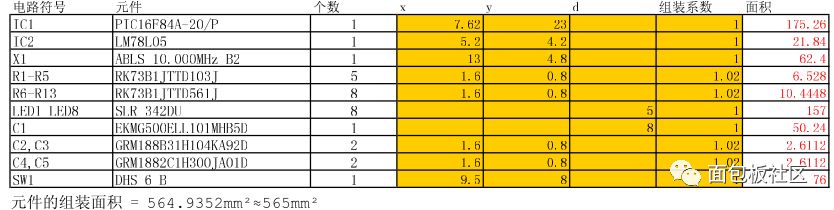

1.元件組裝面積元件個體面積的計算方法，按照元件在電路板上的投影簡單地分為矩形和圓形。x,y分別代表矩形元件的長和寬，d代表圓形元件的直徑

2.電路系數

在這里因?yàn)橹簧婕暗降蛪海娐废禂?shù)就只有低壓電路系數部分為1.1025

3.層系數

元件總裝面積 × 層系數= 565 × 1.1025 × 1 ≈ 630

通常總裝禁止面積估算為684，（僅當630分拆為30mm× 21mm時，其他拆分會得到不同的估算值。）

各邊向外加算3mm,元件禁止區域。（36× 27-630）× 2

在這里× 2是因?yàn)殡娐钒逭磧擅娑荚O(shè)定為元件禁止區域。電路板的估算面積為 1350（對1314取整）1314=684+630電路板設計可行的面積，取系數為0.8， 1350/0.8 =1687.5≈1700mm2

這個面積來說，對本設計就相對比較寬松一些了。可以拿著去和產品設計人員爭取長度為50mm,寬度為34mm的板面了。如果產品設計上不允許，那就只能勒緊褲腰帶，設定為0.9，或1。那么超過1的系數可不可以呢，也勉強可以，需要元件取位和布線上要多花精力和時間。

另外還根據電路板的估算面積，檢驗產品設計人員給出的電路板尺寸要求是否合理。
