高頻電子捕魚機電路原理圖

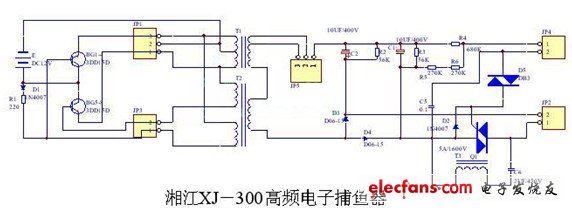

　　高頻電子捕魚機電路原理圖如下圖所示
???????其?工作原理：

　　本機采用自激振蕩方式，晶體管BG1-4，BG5-8和T1，T2，D1和R1組成前級高頻自激振蕩器。T1次級輸出高頻高壓脈沖經D1，D2，C1，C2組成的倍壓整流電路轉變為直流高壓，輸入到后級。后級采用可控硅輸出電路，由電容C6，可控硅Q1，雙向觸發二極管D5和線圈T3共同組成一低頻振蕩電路，它將高壓直流以低頻脈沖方式釋放輸出,圖中JP4接電位器可調節后級放電頻率，JP5接高低壓轉換開關。
