智能家居監控系統，主要是通過手機和電腦將安防與移動網絡緊密結合，實時監控家居安全。如果有人貿然闖入家中，安裝好的監控系統就會發出短信或者彩信到業主的手機中，機主可以通過這些信息及時了解目前家中的狀況，即使遠在千里之外，家里的狀況也能“遠程監控”。除了安防方面的作用之外，智能家居監控系統還能實現對家中需要照顧的老人或者小孩狀況的實時關注，非常方便。

　　下文帶來了幾款智能家居監控系統中模塊的電路設計：

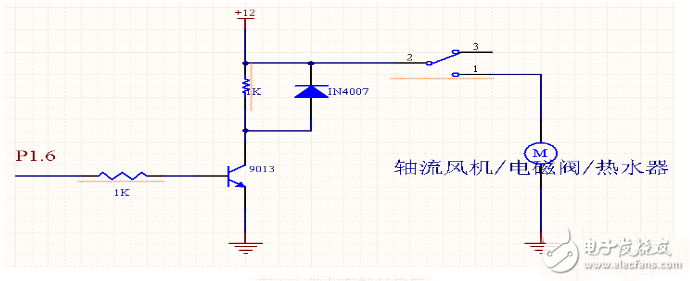

　　1、繼電器控制電路

　　本電路所用的繼電器型號為HJR-4102-L-12V，繼電器是一種電子控制器件，它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。 本電路中，當單片機輸出口有信號時，繼電器動觸點2由與常閉觸點3吸合跳變為與常開觸點1吸合，此時，電路導通，軸流風機/電磁閥/熱水器開始工作；當單片機輸出口信號消失時，動觸點又跳變為與常閉觸點吸合，軸流風機/電磁閥/熱水器停止工作。 二極管IN4007起保護晶體管9013的作用。當晶體管9013由導通變為截止時，流經繼電器線圈的電流將迅速減小，這時線圈會產生很高的自感電動勢與電源電壓疊加后加在9013的集電極與發射集之間，會使晶體管擊穿，并聯上二極管后，即可將線圈的自感電動勢鉗位于二極管的正向導通電壓，從而避免擊穿晶體管。

　　2、LCD接口電路

　　LCD是液晶顯示技術和投影技術相結合的產物，它利用了液晶的電光效應，通過電路控制液晶單元的透射率及反射率，從而產生不同灰度層次的圖像。液晶顯示屏上的每一個點都對應有控制器內的顯示緩存RAM中的一個位，用戶如果要點亮LCD屏上的某一個點時，實際上就是對該點所對應的顯示RAM區中的某一個位進行置1操作，故可以通過編寫程序來控制LCD的顯示圖像。

　　3、鈴流檢測電路

　　該電路主要用于檢測電話線上有無鈴流信號，因為報警是通過家用電話實現的，所以必須檢測此時電話線的狀態。鈴流信號的特點是：續4s，斷1s，頻率為450Hz。在此采用了集成鎖相環LM567，以確保檢測450Hz的信號。

　　4、DTMF發送電路

　　在此可以采用現成的DTMF芯片，但是如果采用專門的芯片就得還得加上附加電路，使成本又上升。鑒于C8051F340的內部有四個16位的定時/計數器，可以利用這一內部資源，采用脈寬調制—PWM實現DTMF通信。

　　編者結語

　　隨著智能分析技術、網絡技術的迅速發展以及人民生活水平的提高，人們開始更加注重家居環境的安全，伴隨著人們需求的提高，基于智能化的實時監控系統應運面生。目前基于物聯網技術的家庭監控和老幼監護系統，主要是利用信息傳感設備將家庭中各種傳感設備、通信設備、計算機設備、家用電器、安防設備等智能產品通過信息網絡連接起來，以強大的云計算、物聯網以及支持大數據量傳輸的寬帶網絡為支撐，進行實時信息采集、交互和管理。在未來，智能監控使用的領域將更加廣闊，不僅僅只做到“天下無賊”。
