電熱膜炊具溫度控制器電路

由于電熱膜發熱迅速，用傳統的雙金屬片溫控器不能及時傳遞溫度信號，容易導致超溫， 使被覆電熱膜的絕緣體燒壞。如果采用PTC熱敏電阻檢測溫度，則可以迅速將電熱膜的過熱信號傳遞到控制系統，通過可控硅電路控制負載的接通或斷開，達到自動控溫的目的。

    2.14.1 原理電路
    圖2.14.1是電熱膜火鍋控溫電路。當電源開關S1接通電熱膜開始發熱時，PTC熱敏電阻（RTa或RTb）處于居里溫度以下，阻值較低，通過G點電壓能觸發可控硅導通，使電熱膜迅速加熱。當炊具升溫達到PTC居里溫度以上時，PTC熱敏電阻的阻值急劇增加，通過G點就不能觸發可控硅導通，電熱膜就停止加熱。目前，PTC熱敏電阻和NTC熱敏電阻已廣泛用于各種家用電器的控溫電路。

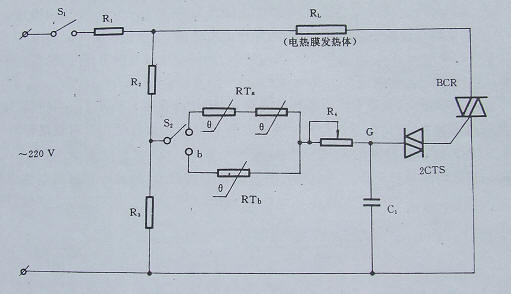

                                圖2.14.1  電熱膜火鍋的控溫電路

    2.14.2 主要元器件選擇
    PTC熱敏電阻RTa和RTb的電阻-溫度曲線見圖2.14.2.  它與用于電機過熱保護、變壓器過熱保護的熱敏電阻不同的是，電熱膜炊具溫度控制器用的PTC熱敏電阻兩端須承受市電電壓，因此PTC要有良好的耐電壓性能。RTa由2至4只居里溫度為125℃的PTC熱敏電阻組成，為了保持良好的熱接觸，PTC熱敏電阻應選擇耐高溫膠貼于鍋底不同部位，監測整個鍋底的發熱溫度，防止由于發熱不均勻引起過熱；RTb只用1只居里溫度較低的PTC熱敏電阻，一般其居里溫度為95℃.

                             圖2.14.2  電熱膜火鍋用PTC熱敏電阻的阻-溫特性曲線

    使用時先接通電源開關S1，并將S2調到a檔位置， 接通居里溫度較高的RTa監控溫度，電熱膜以較快的速度加熱，使火鍋盡快煮開。當需要火鍋保溫時，只要將S2撥至b檔位置，由居里溫度較低的PTC熱敏電阻監測溫度，火鍋的工作溫度就會降到比沸水稍高的溫度。
