電路原理：

本文介紹一種用于汽車最佳而有趣的聲頻放音高質量放大器結構方案，以最低的花費就能實現，而且該方案同樣可用于小型便攜式音樂中心。該功率放大器的特點是低通道沒有附加另外的放大器，低頻通道的揚聲器經濾波器接到二個立體聲的輸出端，其中一個信號反相，因而構成橋式連接電路，在低電壓供電的情況下，壓縮型低頻公共揚聲器上可獲得足夠的功率。

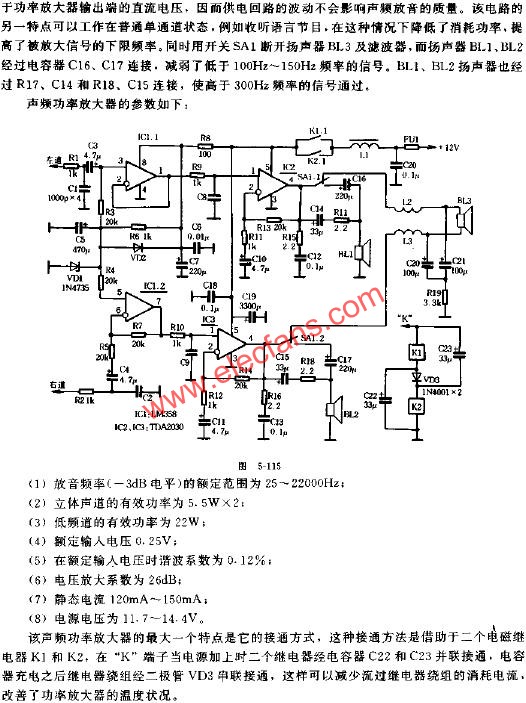

聲頻功率放大器電路如圖5-115所示，雙運放大器IC1構成前置放大器，它的一半在左聲道工作于反相狀態，而另一半在右聲道工作于同相狀態，前置放大器的放大倍數等于1，除了使信號在其中一聲道反相外，它還提供功率放大器IC2和IC3集成電路輸入端的偏壓。為了使功放放大器輸出端在電源電壓接通后直流電壓平衡緩慢增大，消除接通電源瞬間產生的“喀啦”聲，在電路中引入了消“喀啦”聲電路R6、C5，電源接通時，C5快速放電，穩壓管VD1用

元器件選擇與安裝：
