lm741原理圖_lm741應用電路

　　LM741是一種應用非常廣泛的通用型運算放大器。由于采用了有源負載，所以只要兩級放大就可以達到很高的電壓增益和很寬的共模及差模輸入電壓范圍。電路采用內部補償，電路比較簡單不易自激，工作點穩定，使用方便，而且設計了完善的保護電路，不易損壞LM741可應用于各種數字儀表及工業自動控制設備中。

LM741主要參數及電路圖

　　特點：不需要處部頻率補償、輸入有過壓保護、無阻塞和振蕩現象、輸出有過載保護

　　絕對最大額定值：（TA=25℃）

　　電源電壓：士22V

　　功耗：500mW

　　差模輸入電壓：±30V

　　輸入電壓：±15V

　　工作溫度范圍：-55℃~+125℃

　　貯存溫度范圍：-65℃~+150℃

　　焊接溫度：300℃
?

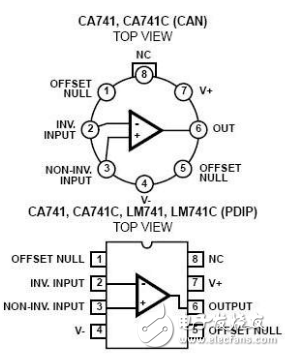

　　LM741封裝管腳圖

lm741原理圖_lm741應用電路
LM741內部電路圖

LM741電路原理圖

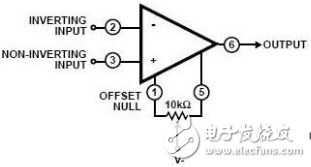

LM741失調電壓調整電路

LM741應用電路

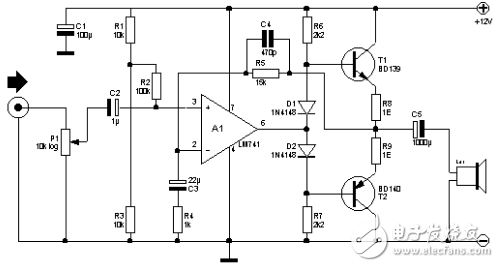

LM741驅動三極管的5瓦功率放大器：

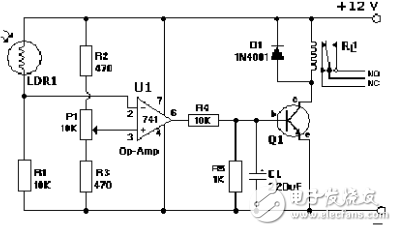

LM741自動感光電路圖：

LM741聲音探測器：

LM741自動溫控風扇電路：

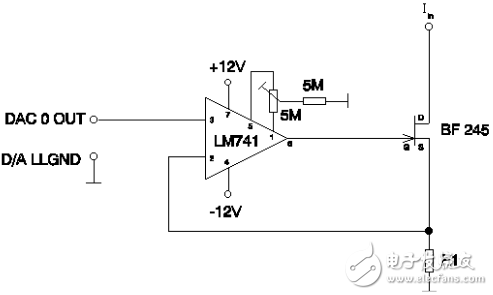

LM741數字/模擬輸出借口電路
