TCL7528工作電源為5~15 V,功耗小于15 mW。2或4象限乘法功能使這種器件成為許多微處理器控制的增益設置和信號控制應用的良好選擇。他可工作于電壓方式,產生電壓輸出而不是電流輸出。

    1芯片簡介?

    1.1功能特點

 ?·易于與微處理器接口;
 ?·片內數據鎖存;
 ?·在每個A/D轉換范圍內具有單調性;
 ?·可與模擬器件AD7528和PMI PM7528互換;
 ?·適合于包括與TMS320接口的數字信號處理（DSP）應用的快速控制信號;
 ?·電壓方式（VOLTAGEMODE）工作;
 ?·CMOS工藝制造。

    1.2功能方框圖

    功能方框圖如圖1所示。?

    1.3引腳排列

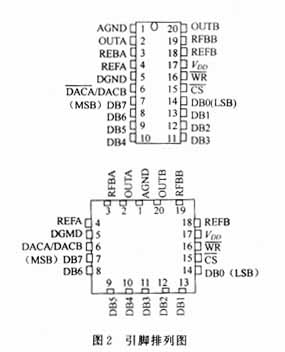

　　TLC7528的引腳排列如圖2所示。

    1.4時序圖

　　TLC7528的時序圖如圖3所示。

    2 工作原理

　　TLC7528包含兩個相同的8位乘法D/A轉換器DACA和DACB。每個DAC由反相R-2R梯形網絡、模擬開關及數據鎖存器組成。二進制加權電流在DAC輸出與AGND之間切換,于是在每一梯形網絡分支中保持恒定的電流,與開關狀態無關。大多數應用僅需要加上運算放大器和電壓基準。所有數據輸入均為低情況下DACA的簡化D/A電路如圖4所示。???

      ?????????????

　　TLC7528通過數據總線,DACB控制信號與微處理器接口。當和均為低電平時,TCL7528模擬輸出（由DACA/DACB控制線指定）對DB0~DB7數據總線輸入端的活動做出響應。在此方式下,輸入鎖存器是透明的,輸入數據直接影響模擬輸出。當或信號變?yōu)楦唠娖綍r(shí),DB0~DB7輸入端上的數據被鎖存,直至或信號再次變低為止。當為高電平時,不管WR信號的狀態如何,數據輸入被禁止。

    3TLC7528在可編程狀態可變濾波器中的應用

　　TLC7528應用于可編程狀態可變?yōu)V波器可提供低通、高通和帶通輸出,適合于需要濾波器參數微處理器控制的應用。

　　如圖5所示,DACA1和DACB1控制濾波器的增益和Q值,而DACA2和DACB2控制截止頻率。為了使截止頻率表達式為真,DACA2和DACB2兩半必須精確地跟蹤。采用TLC7528時,這是易于實現的。


?
　　可編程的截止或中心頻率的范圍是0~15kHz,Q的范圍是0.3~4.5。

　　電路方程：
