thx203h開關電路圖一：
圖2為中九接收機電路。在普通DVB接收機中，輸出電壓略有差異。接通電源后，+300V電壓通過THX203H的內部電路給②腳外接電容EC3電容充電，當EC3兩端電壓達到88V時，Ic內部振蕩電路起振，開關電源進入正常工作狀態。此時，開關變器T③一④繞組的感應電動勢，經D6、EC3整流濾波后，給THX2{13H供電。正常T作時，THX203H的2腳電壓應在4．8V-O.9V之間。
THX203H⑤腳為反饋電壓輸入端，正常電壓約為1．2v～1．8V。當輸出電壓升高時，三端精密穩壓器IC3（TL431）的R極電升高，則K極電壓下降，光耦IC2中的發光二極管發光增強，其③、④腳間所接的光敏三極管導通程度加深，C、e極內阻減小，則THX203H⑤腳電壓下降，Ic內部振蕩器輸出的脈寬變窄，即占空比變小，從而使輸H{電下降，達到穩壓的目的，同時保護功率管和變壓器。若輸出電壓降低，其穩壓過程與上述相反。
另外，THX203H內置熱保護電路。在內溫度高于14O℃后調寬振蕩器的周期，使THX203H溫度不超過15（）℃；內置斜坡補償電路，在THX203H處于大占空比或連續電流模式時能穩定開／關周期。若VCC降到4．3V，振蕩器關閉，電源保持關周期；若VCC繼續下降到3．7v，THX203H鶯新進入啟動階段。
thx203h開關電路圖二：
thx203h開關電路圖三：
朋友的該機頂盒及彩電遭雷擊損壞，我在檢查后，發現電源塊THX203H炸裂，保險絲熔斷，電阻R3開路，其余元件經拆下檢查未有損壞（當時未及時更換次級3.3V的整流二極管和各濾波電容）。在更換THX203H和R3以后。先不帶負載開機。各電壓輸出均正常。隨后帶上中九板。3.3V電壓就只剩3V左右波動了。隨后才更換了3。3V側的整流二極管和濾波電容。但故障依舊。維修也陷入困境。昨天再次拆件檢查。發現先換上的R3電阻又燒壞開路了。再次把R3電阻更換。空載及帶負載均為正常了。
本次維修總結如下：因3.3V整流二極管或?yàn)V波電容不良，在空載時或許能輸出正常的3。3V電壓。但經帶上負載以后。電源功率顯著增大。致使初級R3電阻燒壞。值得在以后的電源維修中引起注意。
thx203h開關電路圖四：
THX203H輸出功率12W.THX系列電源IC采用專利技術、防過載防飽和、能滿足更高綠色環保標準的開關電源控制器集成電路，擁有中國自主知識產權，內含全球范圍十幾項專利，性能上可完全取代ST的VIPER12A/22A，Fairchild的FSD200/210/311/321/02659等，無輸出功耗可小于0.25W，更適合未來新能源標準的應用。
thx203h開關電路圖五：

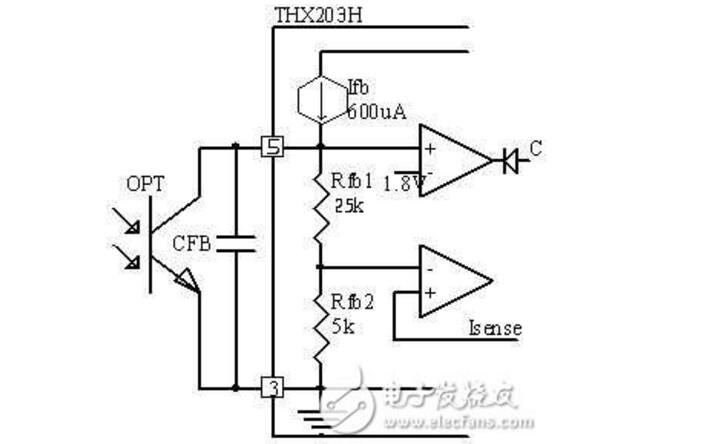

在正常工作狀態，F(xiàn)B的電壓將決定最大開關電流的值，此電壓越高開關電流越大（僅受限于峰值電流限制）。FB引腳內部上拉600uA電流源，下拉電阻約33KΩ（近似等效值）。此外在FB電壓低于1.8V時，將使振蕩周期加大，開關頻率下降，低于1.8V越多，開關頻率將越低。外接FB電容將對反饋帶寬產生影響，進而影響某些外部參數，比如瞬態特性。
對于CFB電容的值，典型的應用可在10－100nF之間根據反饋回路的頻率特性進行選取。
