MAX1678構成的適用于尋呼機的高效率單電池升壓電源

MAX1678構成的適用于尋呼機的高效率單電池升壓電源

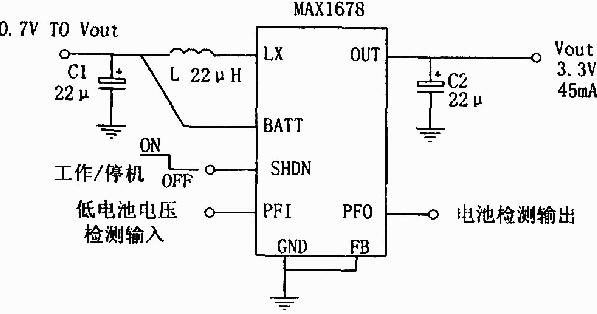

如圖所示為適用于尋呼機的高效率單電池升壓電源。它是由MAX1678和3只外圍元件構成。MAX1678是一種專為l至2節電池供電的低功耗應用而設計的。它采用超小型8引腳,μMAX封裝。不需外接MOSFET和肖特基二極管，降低了系統的成本和體積成本。芯片內部具有電池欠壓檢測電路、噪聲抑制電路。MAX1678采用專有的恒峰電流控制原理，使其不僅保持了傳統PWM轉換器的低靜態電流，而且具有高滿負載效率及低輸出電壓紋波。用它組成的升壓轉換電源，可工作于0.7V的輸入電壓，輸出電壓預設在3.3V。其特點是：效率在90％以上；輸入電壓為0.85V即可啟動；45mA的輸出電流(1.2V升到3.3V)；靜態電流37μA，停機電流2μA；體積小、外部元件少、結構簡單。
