引言

環境污染和能源緊缺使得新能源大力發展，為了合理高效利用新能源發電，電池儲能得到應用。電池管理系統（BMS）是儲能電池應用的保障，監控電池電壓，估算電池荷電狀態，給出電池運行時間建議等。

早期的BMS主要由分散元件組成，功能比較單一，主要完成整組電池電壓和電流的監測，監測精度不高，完成整組電池的過壓過流保護等功能［1］。電路較復雜，擴展性差，不能應用于大規模儲能系統。文章以LTC6804為核心，設計具有均衡、電池狀態監測和故障報警功能的儲能電池BMS。

1、LTC6804功能簡介

LTC6804是凌特公司的第三代多節電池監測芯片，可同時在線測量12節串聯連接的電池組（也可測量低于12節電池的串聯連接電池組，串聯電池電壓總和大于11V），單節電池最高電壓為8V，串聯電壓最高為75V，測量最大誤差為1.5mV，所有電池可在290微秒內測完。

LTC6804具有isoSPI通信接口，多個LTC6804可以通過isoSPI串聯通信，連接到控制芯片。也可以對每個LTC6804單獨尋址，采用并聯方式管理多個LTC6804。采用雙絞線通信時，通信距離達百米。

LTC6804內部集成均衡電路，直接控制外部開關管對電池進行放電操作。具有5個通用數字輸入輸出接口，可以作為傳感器的輸入端，也可以配置為通信接口。睡眠狀態時，LTC6804僅消耗4uA電流。

LTC6804內部集成具有頻率可編程三階噪聲濾波器的16位增量累加型ADC，用于測量電池電壓。此外，LTC6804內部還集成輔助ADC，通用輸入輸出引腳可配置為輔助ADC的輸入引腳。將熱敏電阻輸出的電壓量輸入到ADC端口，可以完成溫度測量。將霍爾電流傳感器的輸入接入ADC端口，可以完成電池組電流的測量。

2、LTC6804外圍電路設計

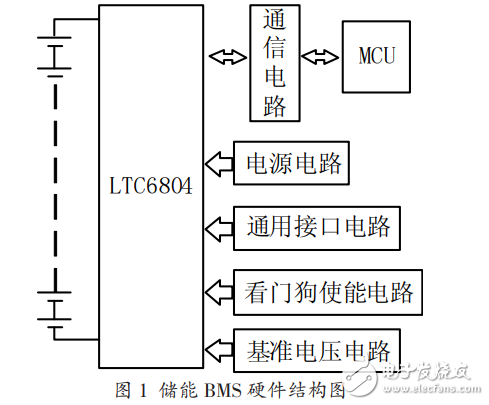

LTC6804外圍電路主要包括電源電路，ADC基準電路，通信電路，通用輸入輸出電路，看門狗電路和電壓測量電路等，硬件結構圖如圖1所示。LTC6804電源取自電池組兩端，避免了單獨供電電源的設計。
